چرا نشونت نمیده؟! دلیل عدم نمایش المان‌ها در رویت

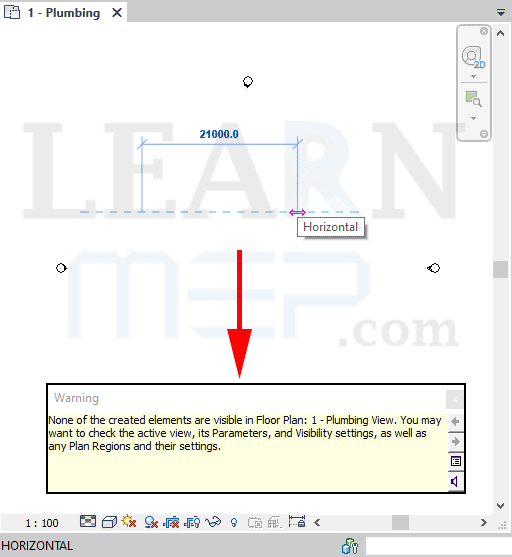

مطمئناً بارها برایتان پیش آمده که یه المان را ترسیم کنید ولی آن را نبینید یا با پیام هشدار زیر روبرو شوید:

None of the created elements are visible

خطای عدم نمایش آیتم‌ها

این پیام به این معنیست که المان‌هایی که مدل شده‌اند دیده نمی‌شوند.
پس هر زمانی که این پیام را دیدید بدانید که مدلسازی شما انجام شده است فقط آن را نمی‌بینید.

حل این موضوع و پی بردن به دلیل آن قطعاً برای ادامه مراحل مدلسازی بسیار مهم است.
درک دلیل عدم نمایش المان‌ها هنگام ترسیم در رویت از موارد مهم هنگام مدلسازی است.
اگر در فرآیند مدلسازی با این موضوع روبرو شدید دلیل آن می‌تواند یکی از موارد زیر باشد.

1- ارتفاع و تراز مدلسازی

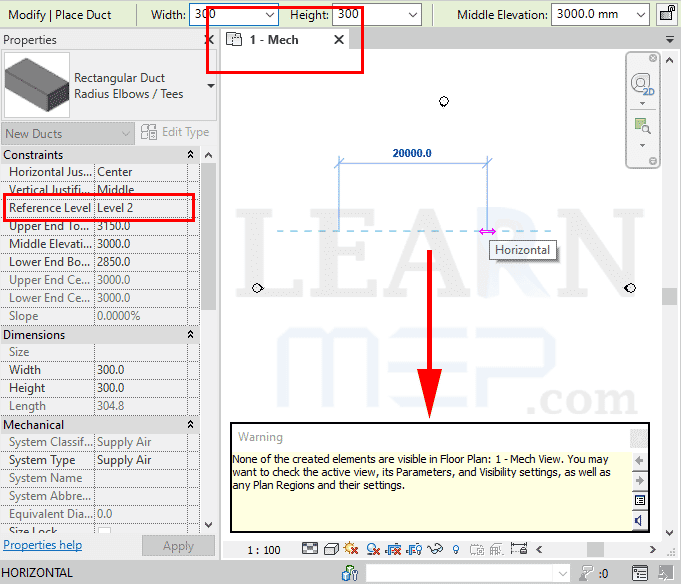

برای توضیح این مورد به شکل زیر دقت کنید:

خطای ارتفاع و تراز مدلسازی

همانطوری که در شکل بالا مشخص است در پلان طبقه اول (Level 1) قرار داریم: a1-Mech
در صورتی که ارتفاع ترسیم کانال را در پنجره Properties، به اشتباه، نسبت به Level 2 عدد 3000 وارد کرده‌ایم،
و به همین دلیل کانال ترسیم شده در این تراز نمایش داده نمی‌شود.
پس هنگام ترسیم باید به Level ترسیم المان‌ها دقت کنیم.

2- پنجره Visibility Graphic

در هر View که قرار داشته باشیم ممکن است تنظیمات پنجره Visibility/Graphics به صورتی باشد که بعضی المان‌ها هنگام مدلسازی نمایش داده نشوند.
این تنظیمات برای المان‌های سه‌بعدی از دو سربرگ Model Categories و Filters قابل تنظیم هستند.

2-1 سربرگ Model Categories

اگر از سربرگ Model Categories تیک یک آیتم برداشته شده باشد، کل آن دسته نمایش داده نمی‌شود.
مثلاً در شکل زیر کانال ترسیم شده نمایش داده نمی‌شود:

عدم نمایش کانال مدل شده

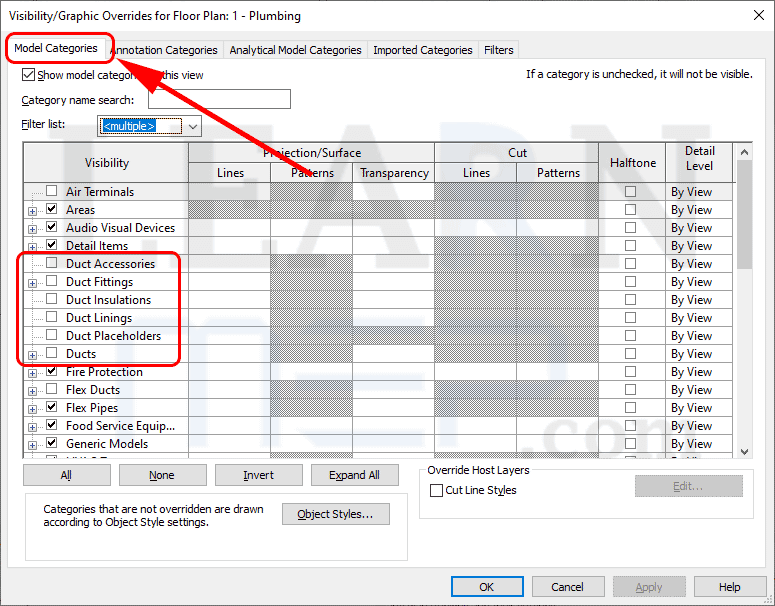

این بدین دلیل است که در پنجره Visibility/Graphics تیک آیتم Duct برداشته شده است،
به این معنیست که راسته کانال‌ها در آن View که در آن قرار داریم نمایش داده نمی‌شود.

سربرگ Model Categories

2-2 سربرگ Filters

حالا ممکن است که از کل یک دسته فقط بخواهیم یک بخشی از آن نمایش داده شود.
در این صورت باید از فیلتر استفاده کنیم.
پس از سربرگ Model Categories، آن آیتم تیک دارد یعنی نمایش داده شود ولی از سربرگ Filters، فیلتری برای آن آیتم تعیین شده باشد که بعضی از المان‌های آن دسته که ویژگی خاصی دارند نمایش داده نشوند.

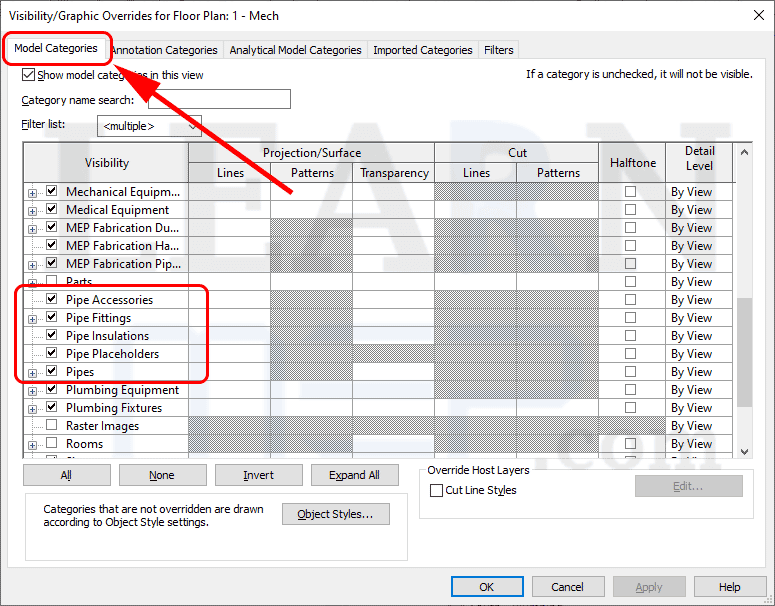

به عنوان مثال، در شکل‌های زیر، از سربرگ Model Categories، آیتم Pipe تیک دارد یعنی راسته لوله‌ها نمایش داده شود،

سربرگ Model Categories

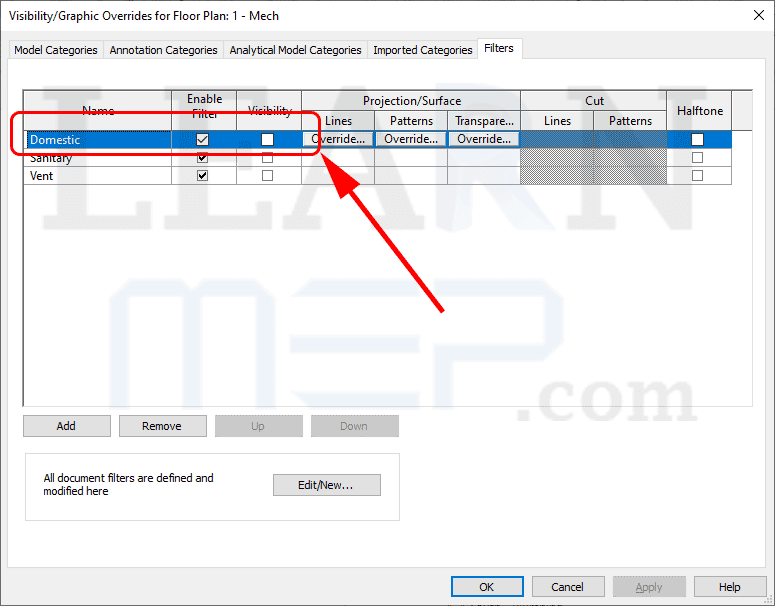

اما از سربرگ Filters، فیلتر Domestic تیک ندارد، یعنی لوله‌های آبرسانی در این View نمایش داده نشوند.

سربرگ Filters

3- View Range

اگر هنگام مدلسازی مورد 1 و 2 همین مقاله رعایت شده بود ولی باز هم آینمی موقع ترسیم نمایش داده نشد باید View Range را بررسی کرد.
View Range در واقع محدوده نمایش المان‌ها در پلان کف و پلان سقف کاذب است.

مقاله زیر را در مورد محدوده دید View Range پلان در رویت مطالعه کنید:

محدوده دید View Range پلان در رویت

مقاله زیر نیز در مورد محدوده دید View Range پلان سقف کاذب در رویت است:

محدوده دید View Range پلان سقف کاذب در رویت

4- Workset

اگر در یک مدل Worksetها فعال باشد، ممکن است در یکی از worksetهایی مدلسازی کنیم که در پنجره Visibility/Graphic خاموش باشد.
پس هنگام مدلسازی باید به ورکست‌ها نیز دقت کنیم.
در دو مقاله زیر به طور کامل در مورد ورکست‌ها توضیح داده شده است:

Workset چیست؟

مدیریت ورکست‌ها در رویت

5- فاز مدلسازی

هنگام مدلسازی باید به فاز مدلسازی نیز دقت کرد تا تنظیمات مربوط به نمایش فازها به صورت صحیح در نمایش یا عدم نمایش آیتم مورد نظر ما تأثیر بگذارد.
مقاله زیر به صورت کامل و جامع به فازهای مدلسازی پرداخته است:

فازهای مدلسازی و طراحی در رویت Revit Phase

6- Scale

در اسکیل‌های مختلف نیز ممکن بعضی آیتم‌ها نمایش داده نشوند.

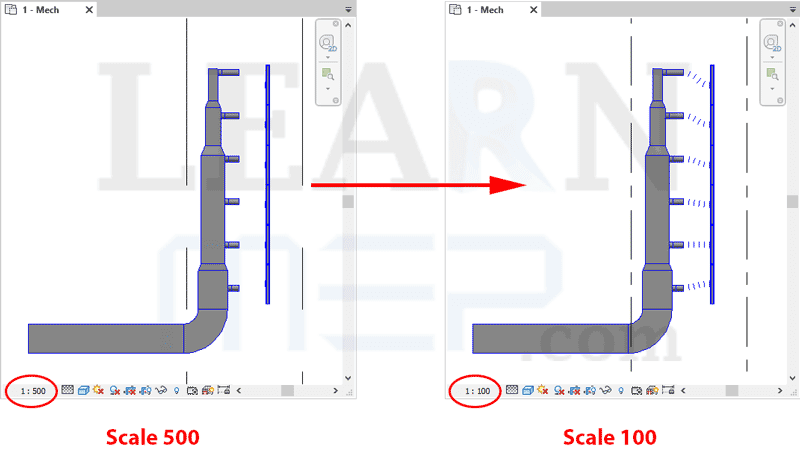

به عنوان مثال در شکل زیر در اسکیل 500 کانال‌های فلکسیبل نشان داده نمی‌شوند. چون در این اسکیل فاصله بین خطوط بیشتر است و در محدوده طول کانال قرار نمی‌گیرد.
اما در اسکیل 100 این کانال‌ها نشان داده می‌شوند.

عدم نمایش کانال فلکسیبل مدل شده

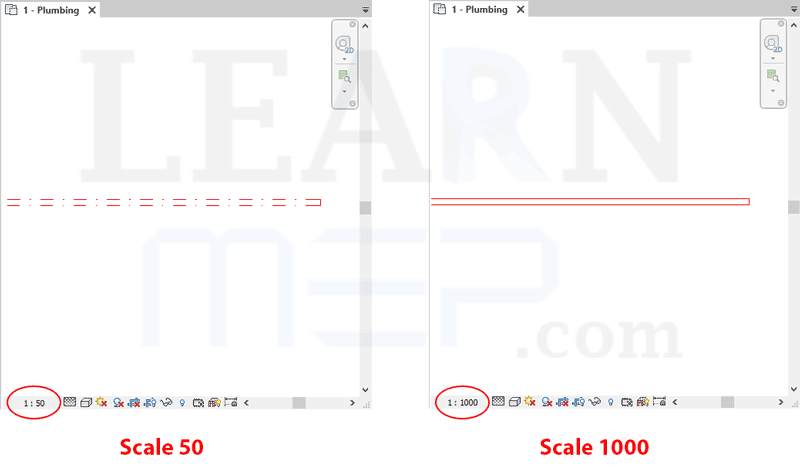

در شکل زیر نیز در اسکیل 50 الگوی خط به صورت خط نقطه نشان داده می‌شود،
اما در اسکیل 1000 این الگوی خط در این طول لوله نمایش داده نمی‌شود.

عدم نمایش الگوی خط

نتیجه‌گیری

ممکن است هنگام مدلسازی به یکی از دلایل فوق آیتم مدل شده نمایش داده نشود،
پس باید برای مشخص شدن دلیل عدم نمایش المان‌ها هنگام مدلسازی در رویت، موارد فوق را به ترتیب بررسی کنید.

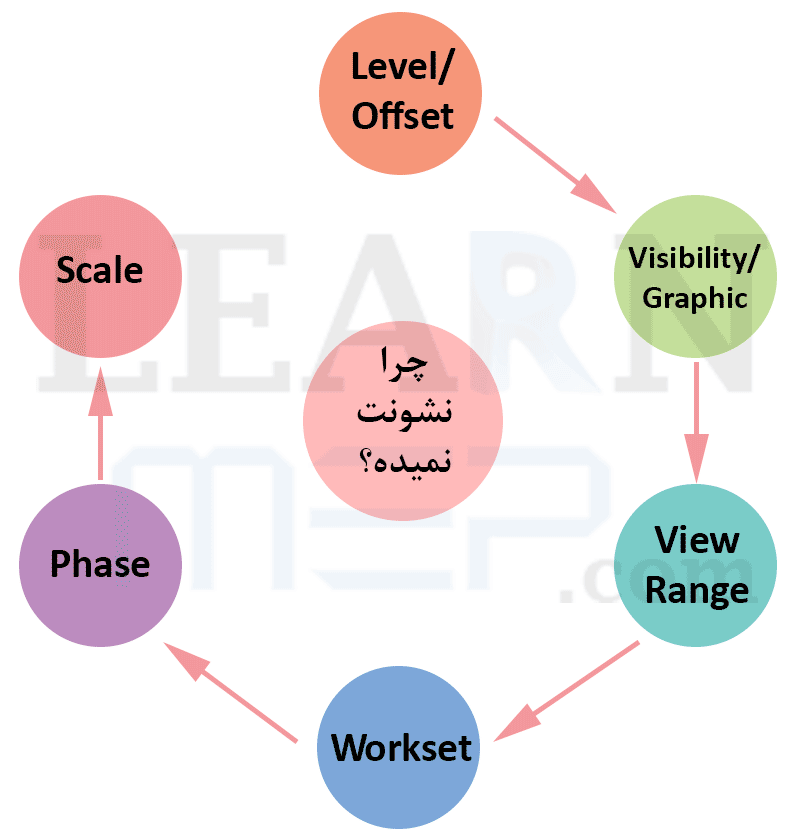

دلایل عدم نمایش المان‌ها در رویت
