انواع فلنج کانال در فبریکیشن رویت

اگر بخواهیم در نرم‌افزار رویت مدلی را برای ساخت آماده کنیم و یا اصطلاحاً آن مدل Ready for Construction باشد باید از فبریکیشن استفاده کنیم.
این مقاله به انواع فلنج کانال در فبریکیشن رویت پرداخته است،
اما اگر می‌خواهید در مورد فبریکیشن و نحوه استفاده از آن در رویت بدانید مقاله زیر را مطالعه کنید:

هر آنچه در مورد فبریکیشن در رویت باید بدانید!

انواع فلنج کانال در فبریکیشن رویت

SMACNA مخفف عبارت Sheet Metal and Air Conditioning Contractors’ National Association و به معنی انجمن ملی پیمانکاران ورق‌های فلزی و تهویهٔ مطبوع آمریکا است.
این انجمن استانداردهایی را در مورد کانال منتشر کرده است که مرتبط با این مقاله ما مطالبی در مورد فلنج کانال را از آن استخراج کرده‌ایم.
می‌توانید بر روی لینک زیر کلیک کرده و وارد سایت SMACNA شوید:

SMACNA.org

دستور فبریکیشن و فعال کردن سرویس‌های مختلف آن به طور کامل در مقاله مربوط به آن توضیح داده شده است،
و تمرکز این مقاله فقط بر روی انواع فلنج کانال است.

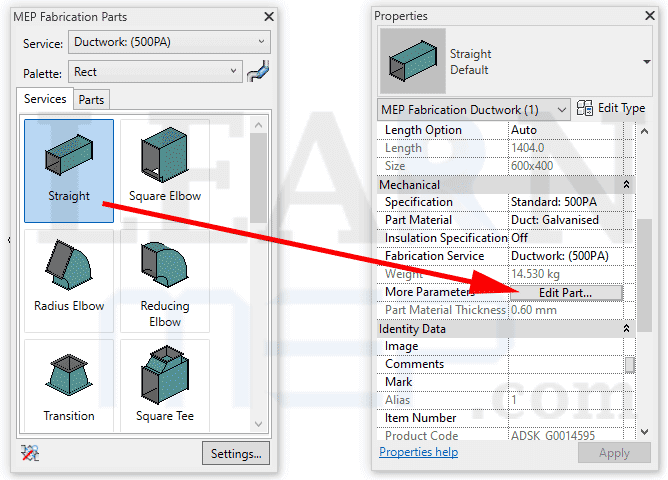

پس از فعال کردن سرویس فبریکیشن، برای دسترسی به قسمت فلنج‌های کانال باید یکی از قطعات فبریکیشن را انتخاب کنیم،
که در شکل زیر قسمت Straight انتخاب شده است.
و سپس از پنجره Properties بر روی Edit Part کلیک کنید:

فبریکیشن کانال در رویت

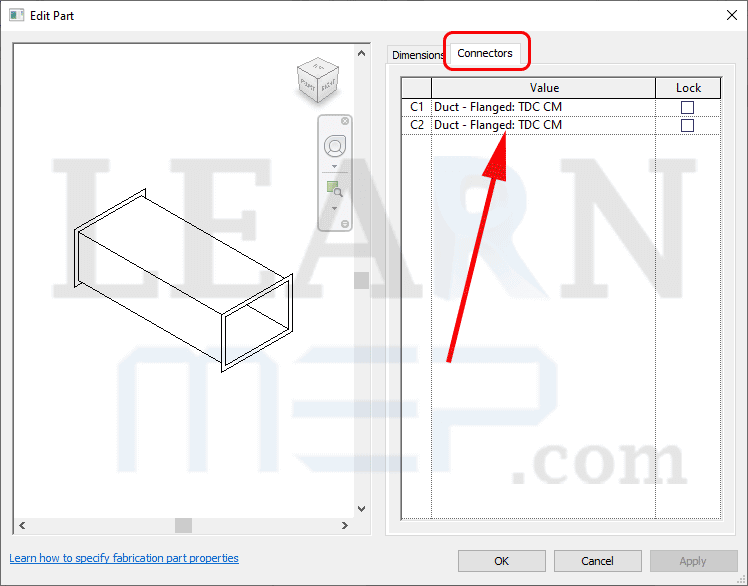

در پنجره باز شده در سربرگ Connectors فلنج‌هایی که برای هر دو سر راسته کانال قابل انتخاب هستند را می‌بینید:

انتخاب انواع فلنج کانال

اگر بر روی هر قسمت کلیک کنیم لیستی از انواع فلنج را نشان می‌دهد که قابل انتخاب هستند،
این فلنج‌ها را می‌توانید در شکل زیر ببینید:

انواع فلنج‌های فبریکیشن

البته لازمه بگم این نوع فلنج‌ها برای کانال با سطح مقطع مستطیلی هستن و اگه سطح مقطع دایره‌ای کانال رو انتخاب کنیم قطعاً انواع دیگه‌ای از فلنج رو بهمون نشون میده.

انواع فلنج‌های فبریکیشن

فلنج DM

DM مخفف Duct Mate است.
این نوع فلنج یه قطعه جدا است که لبه‌های کانال به داخل آن می‌رود که به همین دلیل به این نوع فلنج Slip-On هم گفته می‌شود.

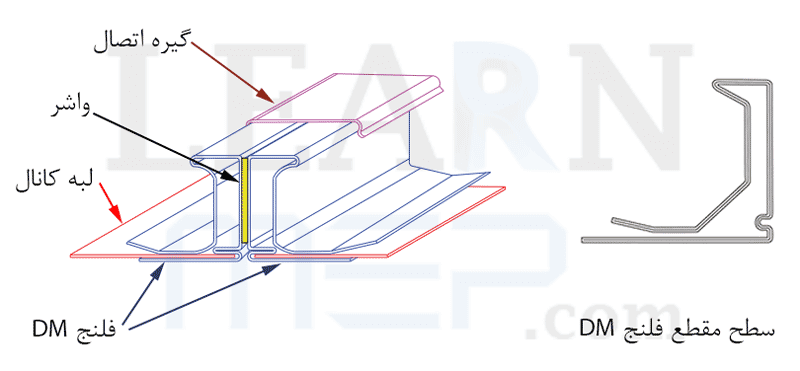

در شکل زیر سطح مقطع این فلنج را می‌بینید:

فلنج DM کانال

فلنج‌های TDC و TDF

TDC مخفف Transverse Duct Connector و TDF مخفف Transverse Duct Flange هستند.
به این نوع فلنج‌ها، فلنج‌های سر خود گفته می‌شود،
در واقع همان ورق کانال شکل داده شده و فلنج ایجاد می‌شود.

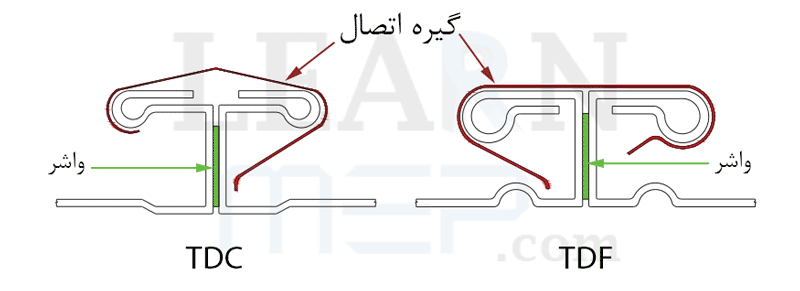

در شکل زیر سطح مقطع این دو فلنج را می‌بینید:

فلنج TDC و TDF کانال

همانطور که در شکل مشخص است لبه فلنج TDC به سمت بیرون و لبه فلنج TDF به سمت داخل شکل داده می‌شوند.
اگرچه از نظر عملکرد بین این دو نوع فلنج تفاوتی وجود ندارد، اما با این حال نوع TDF ترجیح داده می‌شود،
تنها به این دلیل که لبه‌های آن به سمت داخل بوده و شکل ظاهری بهتری دارد.

شکل‌دهی این دو نوع فلنج با دستگاه انجام می‌شود،

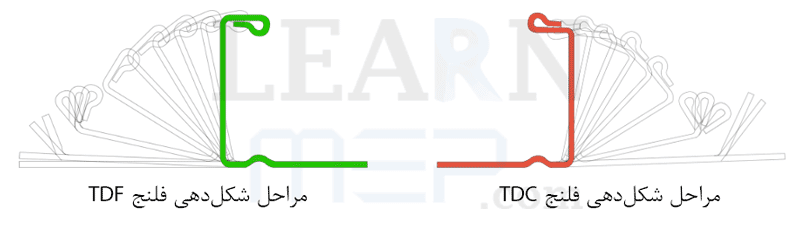

برای شکل دادن فلنج TDC نیاز به 12 مرحله و برای شکل دادن فلنج TDF نیاز به 16 مرحله است،
که این مراحل را در شکل زیر می‌بینید:

مراحل شکل‌دهی فلنج TDC و TDF

فلنج S&D

S&D مخفف Slip and Drive است.
این نوع فلنج می‌تواند حالت‌های مختلفی داشته باشد که در شکل زیر می‌توانید آنها را ببینید:

انواع فلنج S&D کانال

فلنج Companion Angles

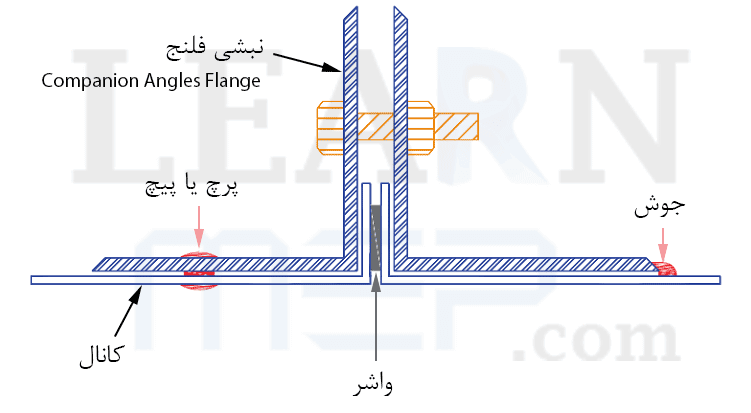

این نوع فلنج در واقع همان فلنج‌های سنتی هستند که با نبشی ساخته می‌شوند.
اتصال فلنج به کانال در این روش می‌تواند با پرچ و پیچ یا با جوش باشد.

فلنج سنتی کانال

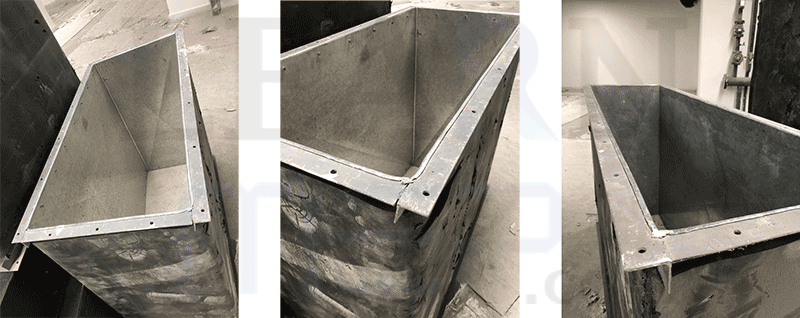

در عکس زیر نیز نمونه‌ای از فلنج سنتی که با نبشی اجرا شده است دیده می‌شود:

نبشی سنتی اجرا شده

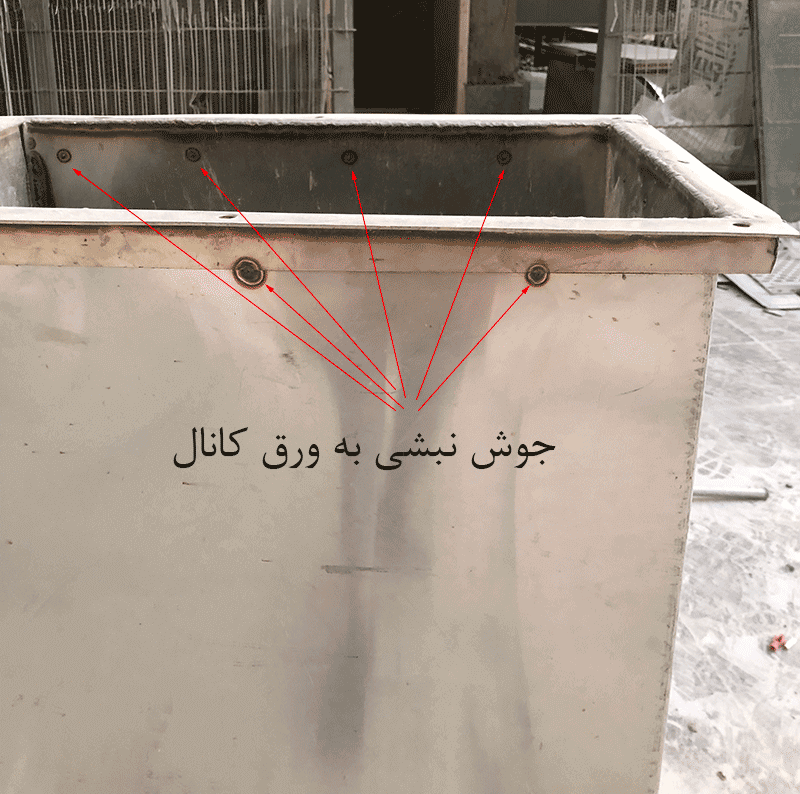

در عکس زیر هم می‌توانید نمونه جوش اتصال نبشی به کانال را ببینید:

جوش نبشی فلنج به کانال

توی سایت زیر که لینکش رو میذارم میتونید مطالب بیشتری رو در مورد فلنج‌های کانال مطالعه کنید،
و می‌تونید ویدئوهای آنها رو هم توی یوتوب مشاهده کنید:
