فازهای مدلسازی و طراحی در رویت Revit Phase

در هر پروژه با توجه به اولویت‌های ساخت و ساز و اجرایی می‌توان فازهای مختلفی را تعریف کرد.
این فازها در واقع همان مراحل انجام کار هستند.
در نرم‌افزار رویت نیز می‌توان بر اساس همین اولویت فازهای مدلسازی و طراحی (Revit Phase) را ایجاد کرد،
و نقشه‌های مورد نظر را نیز بر اساس همین فازها تولید کرد.

آیتم‌های موجود در این فازهای مدلسازی و طراحی در رویت با اولویت‌های زیر شناخته می‌شوند:
– Existing: آیتم‌هایی که در هر فاز موجود هستند و باقی می‌مانند.
– New: آیتم‌های جدیدی که در هر فاز ایجاد می‌شوند.
– Demolished: آیتم‌هایی که در هر فاز موجود هستند اما باید تخریب شوند.
– Temporary: آیتم‌هایی که در هر فاز ایجاد می‌شوند اما باید در همان فاز تخریب شوند.

در ادامه این مقاله انجام تنظیمات فازها در نرم‌افزار رویت آموزش داده می‌شود.

تنظیمات فاز در هر View

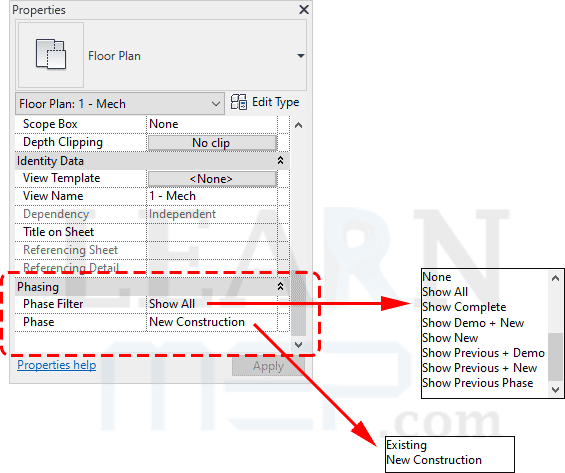

در هر View که قرار بگیریم در پنجره Properties در قسمت Phasing می‌توان تنظیمات مربوط به فاز را انجام داد:

تنظیمات فاز برای هر View

در قسمت Phase هر فازی را که انتخاب کنیم آیتم‌های مربوط به همان فاز، با توجه به فیلتر تعریف شده در قسمت Phase Filter، نمایش داده می‌شود.

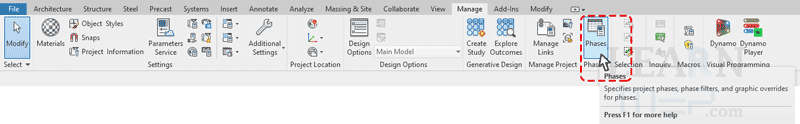

برای تعریف فاز و فیلترهای مربوط به آن از سربرگ Manage دستور Phase را انتخاب کنید:

دستور Phase از سربرگ Manage

پنجره باز شده سه سربرگ دارد:

– سربرگ اول Project Phases

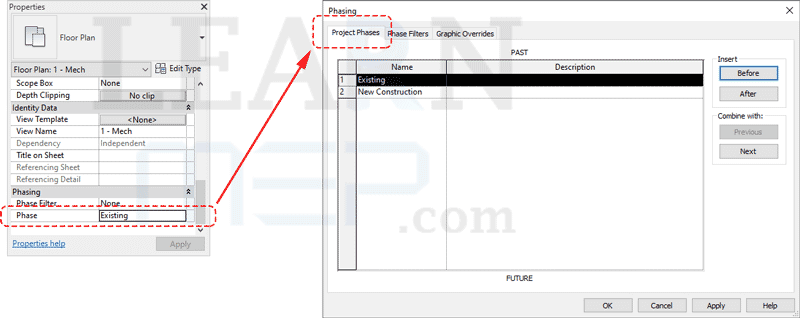

مطابق عکس زیر تنظیماتی که در سربرگ Project Phases انجام می‌شود و فازهایی که در این سربرگ تعریف می‌شوند همان فازهایی هستند که در پنجره Properties و در قسمت Phase نشان داده می‌شوند:

Phase Filter

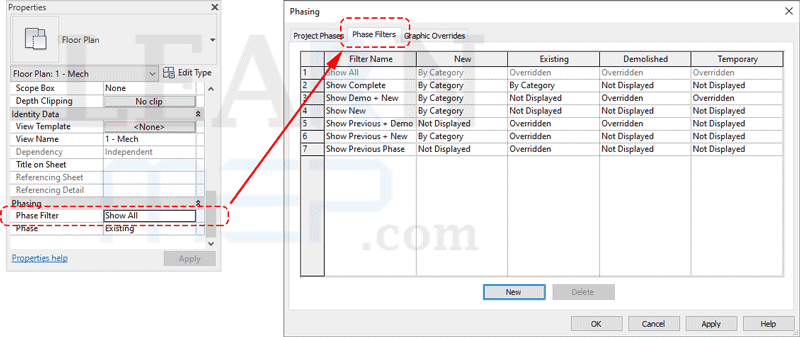

– سربرگ دوم Phase Filters

فیلترهای موجود در سربرگ Phase Filters همان فیلترهایی هستند که در پنجره Properties و در قسمت Phase Filter نشان داده می‌شوند:

Phase Filters

در این سربرگ مشخص می‌شود که هر فیلتر چگونه تعریف شده و مربوط به نمایش چه آیتم‌هایی است.

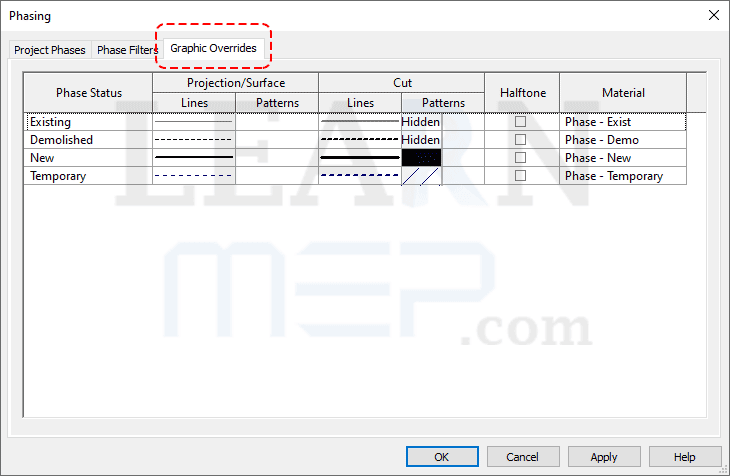

– سربرگ سوم Graphic Overrides

در این سربرگ تنظیمات گرافیکی برای نوع نمایش آیتم‌ها در هر فاز انجام می‌شود.

Graphic Overrides

مثال فازهای مدلسازی

برای مشخص شدن بهتر مفهوم فازهای مدلسازی مثال زیر را دنبال کنید.
برای تنظیم فازهای مورد نیاز پروژه، از سربرگ Manage بر روی دستور Phases کلیک کنید تا پنجره زیر باز شود،
در این مثال می‌خواهیم سه فاز Phase 1 ،Existing و Phase 2 را داشته باشیم،
فاز Existing که به صورت پیش‌فرض موجود است،
بر روی عبارت New Construction کلیک می‌کنیم و اسم آن را به Phase 1 تغییر می‌دهیم.

اضافه کردن فاز جدید به پروژه

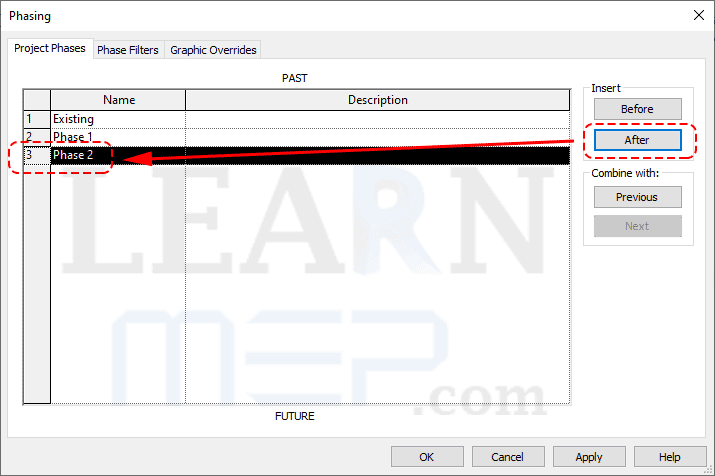

حالا بر روی گزینه After کلیک کرده تا فاز جدید با نام Phase 2 ایجاد شود:

ایجاد فاز جدید در پروژه

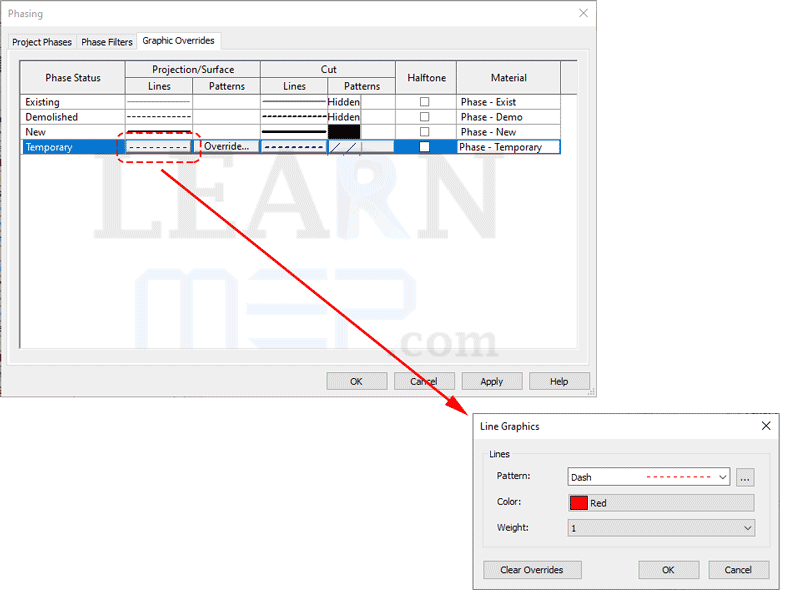

حالا که فازهای مورد نیاز پروژه را تعریف کردیم می‌توانیم از سربرگ Graphic Overrides نیز تنظیمات گرافیکی مورد نظر را تعریف کنیم،
مثلاً حالت Temporary را با رنگ قرمز مشخص می‌کنیم:

تنظیمات گرافیکی فازها

– مرحله اول ترسیم در مثال فازها

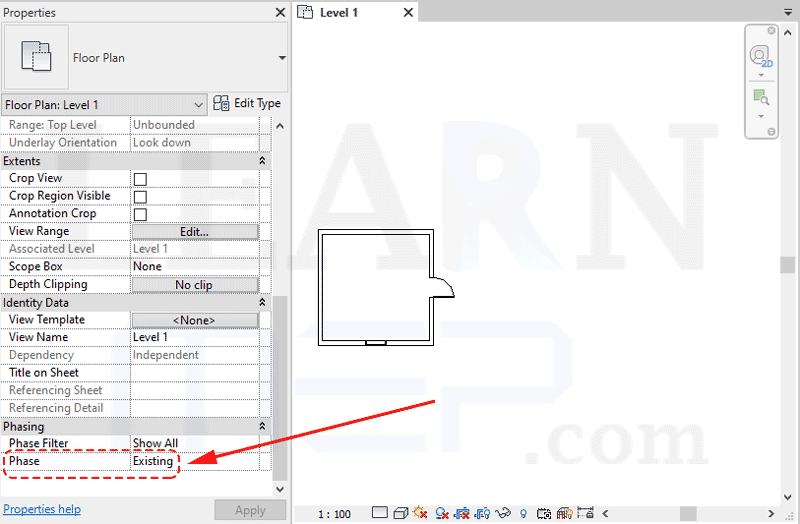

اکنون برای ترسیم ابتدا از پنجره Properties و قسمت Phasing گزینه Phase را بر روی Existing قرار می‌دهیم،
حالا قسمتی از پروژه را که در حال حاضر موجود است ترسیم می‌کنیم:

ترسیمات فاز Existing از مثال فازها

– مرحله دوم ترسیم در مثال فازها

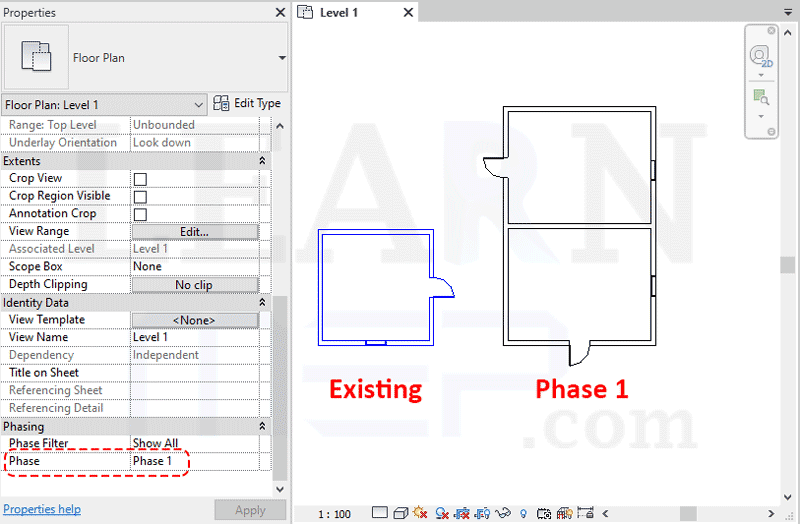

در مرحله بعد از پنجره Properties و قسمت Phasing گزینه Phase را بر روی Phase 1 قرار داده و ترسیمات فاز 1 پروژه را انجام می‌دهیم،
همانطور که در شکل زیر مشخص است، با توجه به تنظیمات انجام شده در قسمت Graphic Overrides، ترسیماتی که در فاز قبلی ترسیم شده بودند با رنگ آبی نشان داده می‌شوند،
و ترسیمات انجام شده در این فاز با رنگ مشکی نشان داده می‌شوند.

ترسیمات Phase 1 از مثال فازها

– مرحله سوم ترسیم در مثال فازها

در این مرحله از پنجره Properties و قسمت Phasing گزینه Phase را بر روی Phase 2 قرار داده و ترسیمات فاز 2 پروژه را انجام می‌دهیم،
همانطور که در شکل زیر مشخص است، با توجه به تنظیمات انجام شده در قسمت Graphic Overrides، ترسیماتی که در فازهای قبلی یعنی Existing و Phase 1 ترسیم شده بودند با رنگ آبی نشان داده می‌شوند،
و ترسیمات انجام شده در این فاز با رنگ مشکی نشان داده می‌شوند.

ترسیمات Phase 1 از مثال فازها

– مرحله چهارم ترسیم در مثال فازها

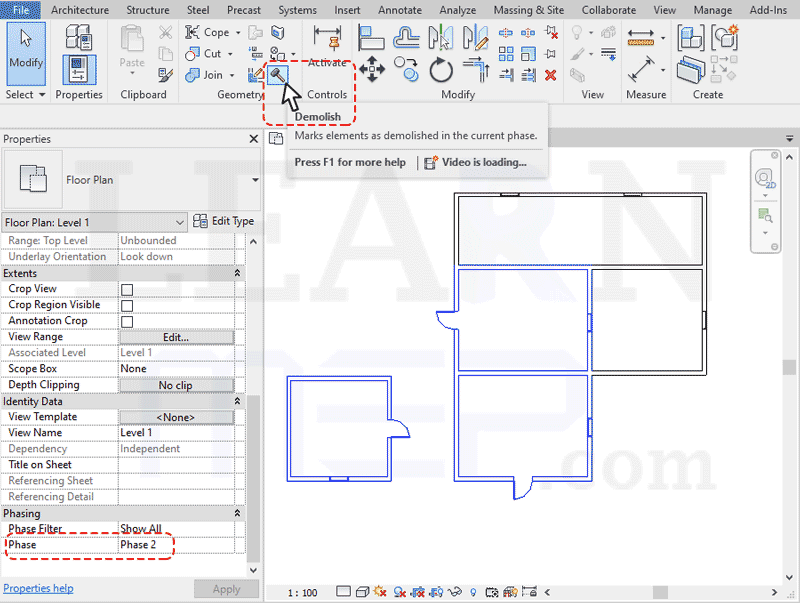

در این مرحله می‌خواهیم چند تا از دیوارها را تخریب کنیم،
پس مطابق شکل بالا از سربرگ Modify بر روی دستور Demolish کلیک می‌کنیم،

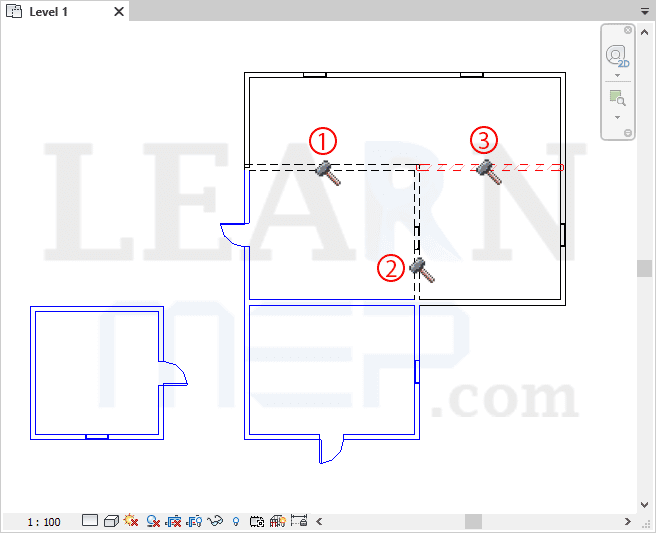

سپس مطابق سه مرحله مشخص شده در شکل زیر بر روی دیوارها کلیک می‌کنیم:

استفاده از ابزار Demolish

مطابق شکل فوق دیوارهایی که در فازهای قبلی ترسیم شده‌اند و در این فاز تخریب می‌شوند به عنوان آیتم Demolished در نظر گرفته می‌شوند و با همان تنظیمات گرافیکی نمایش داده می‌شوند،
دیوارهایی هم که در در این فاز ترسیم شده‌اند و در همین فاز نیز تخریب می‌شوند به عنوان آیتم Temporary در نظر گرفته می‌شوند و با همان تنظیمات گرافیکی نمایش داده می‌شوند.

نحوه نمایش آیتم‌های ترسیم شده با Phase Filter و Phase

نمایش یا عدم نمایش آیتم‌هایی که در فازهای مختلف ترسیم شده‌اند، و همچنین نحوه نمایش آنها از نظر گرافیکی، با استفاده از گزینه Phase Filter از پنجره Properties قابل تنظیم است،

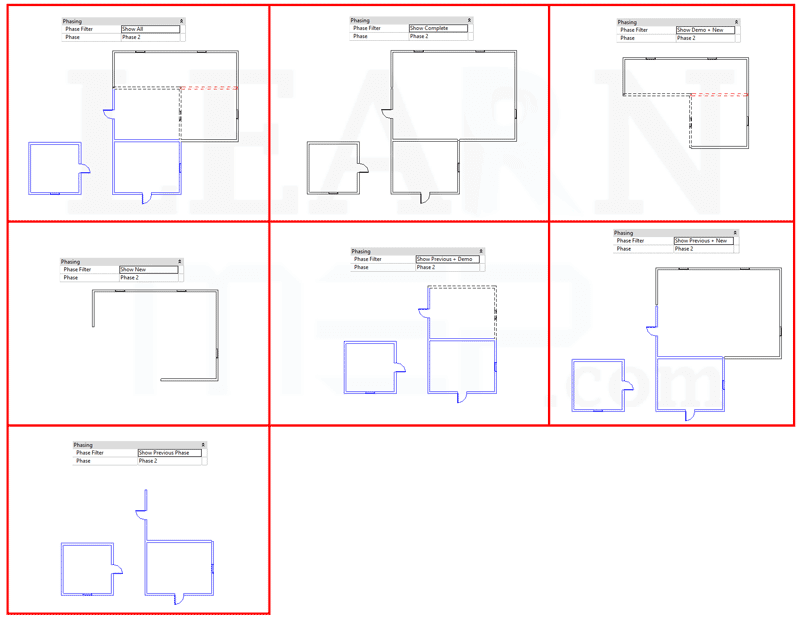

تفاوت Phase Filter های مختلف در مثال زیر نشان داده شده است.

حالت‌های مختلف Phase Filter

همانطور که بالاتر گفته شد، به یاد داشته باشید که فیلترهای نمایش فازهای از سربرگ Manage و سربرگ دوم دستور Phases قابل تنظیم و تغییر است.

همچنین با تغییر گزینه Phase از پنجره Properties نیز نمایش آیتم‌های ترسیم شده تغییر خواهد کرد:

تغییر فاز از پنجره Properties

پس نحوه نمایش آیتم‌ها با دو گزینه Phase Filter و Phase مرتبط هستند.
