سیستم مختصات در رویت

از دو سیستم مختصات در رویت استفاده می‌شود:

• سیستم مختصات نقشه‌برداری Survey Coordinate System
• سیستم مختصات پروژه‌ای Project Coordinate System

برای مشاهده ویدئوی آموزش “سیستم مختصات در رویت” در یوتیوب بر روی لینک زیر کلیک کنید:

سیستم مختصات نقشه‌برداری Survey Coordinate System

در این سیستم مختصات موقعیت المان‌ها نسبت به سطح زمین سنجیده می‌شود. پس یک مبدأ برای این دستگاه مختصات تعریف می‌شود که در رویت با نام Survey Point شناخته می‌شود.

Survey Point در واقع همان مختصات نقشه‌برداری است و ممکن است در نرم‌افزارهای دیگر و یا اصطلاحات اجرایی با اسامی زیر نیز شناخته شود:

• global coordinates
• GIS coordinates
• grid coordinates
• surveyor coordinates
• projection coordinates
• state plane
• shared coordinates

سیستم مختصات پروژه‌ای Project Coordinate System

در این سیستم مختصات موقعیت المان‌ها نسبت به همان پروژه سنجیده می‌شود. پس یک مبدأ برای این دستگاه مختصات تعریف می‌شود که در رویت با نام Project Base Point شناخته می‌شود.

سیستم مختصات پروژه‌ای ممکن است در نرم‌افزارهای دیگر و یا اصطلاحات اجرایی با اسامی زیر نیز شناخته شود:

• local coordinates
• World Coordinate System (WCS)
• world coordinates (in a DWG context)
• User Coordinate System (UCS)
• user coordinates
• design coordinates
• model coordinates
• engineering coordinates
• internal coordinates
• CAD coordinates

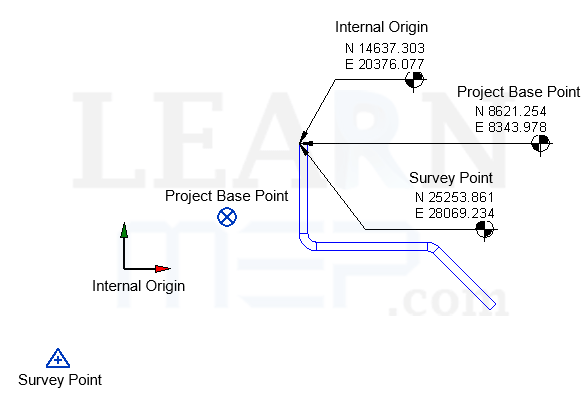

در نرم‌افزار رویت دو نقطه Project Base Point و Survey Point با اشکال زیر نمایش داده می‌شوند:

از رویژن 2020 نرم‌افزار رویت، مبدأ دیگری نیز با نام Internal Origin اضافه شده است و با شکل زیر نمایش داده می‌شود:

علاوه بر این، نقطه دیگری نیز وجود دارد به نام Shared Site Origin که نامرئی است و دیده نمی‌شود.

مشاهده نقاط مبدأ مختصات

برای مشاهده این نقاط مراحل زیر را طی کنید:

1. ابتدا در یک دید مناسب، مثلا پلان یک طبقه، قرار بگیرید.

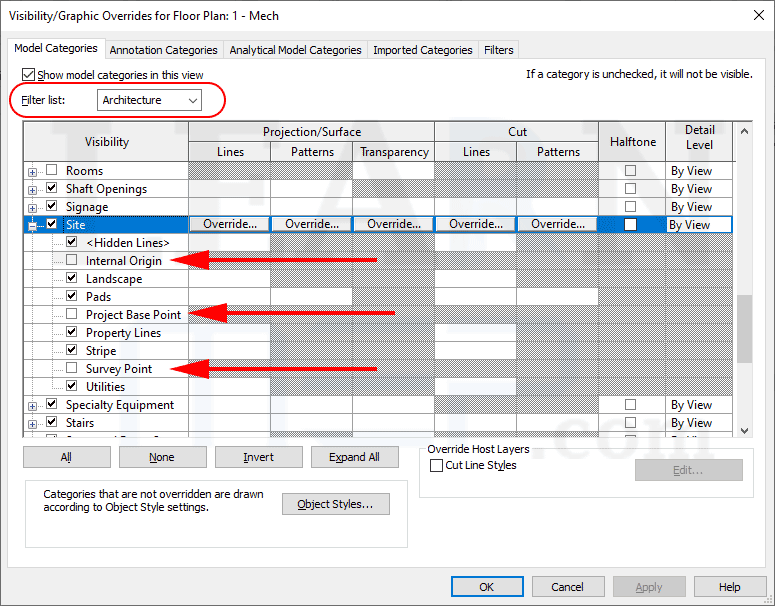

2. سپس با استفاده از کلیدهای میانبر VVو یا VG پنجره Visibility/Graphic را باز کنید.
3. در سربرگ اول، ابتدا چک کنید که از قسمت Filter دیسیپلین Architecture نیز تیک داشته باشد تا دسته‌بندی‌های مربوط به معماری نیز نمایش داده شود.
4. حال عبارت Site را پیدا کنید و بر روی علامت مثبت + سمت چپ آن کلیک کنید تا باز شود.
5. سپس بر روی مربع کنار سه عبارت Survey Point و Project Base Point و Internal Origin کلیک کنید تا تیک کنار آنها نمایش داده شود.
6. بعد از OK کردن این پنجره، این سه نقطه مبدأ در پلان مورد نظر نمایش داده می‌شوند.

جابجایی نقاط مبدأ مختصات

جابجایی Survey Point

برای جابجا کردن Survey Point و جانمایی آن در یک موقعیت مناسب ابتدا باید آن را انتخاب کنید.
برای این کار ابتدا با درگ کردن هر دو نقطه را انتخاب کنید.

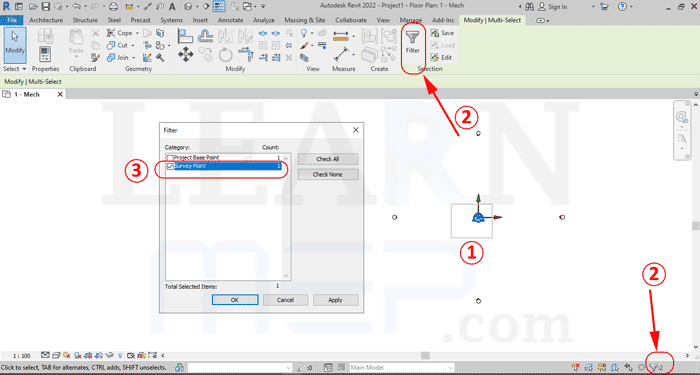

سپس یا از انتهای سمت راست Status Bar بر روی علامت قیف کلیک کنید و یا از ریبون بر روی ابزار Filter کلیک کنید.
در پنجره باز شده فقط Survey Point را انتخاب کنید.

سپس با درگ کردن می‌توان Survey Point را جابجا کرد.

حال اگر بر روی Project Base Point کلیک کنیم می‌بینیم که مختصاتش دیگر صفر نیست و عددی که نمایش داده می‌شود نسبت به Survey Point سنجیده می‌شود.
برای اثبات این موضوع می‌توان با خط اندازه فاصله بین دو نقطه را اندازه‌گذاری کرد:

وقتی Survey Point را انتخاب کنید در کنار آن علامت یک گیره نمایش داده می‌شود.
اگر یک بار بر روی این گیره کلیک کنید یک خط قرمز بر روی آن ظاهر می‌شود یا به اصطلاح Unclipped و باز شده است.

تا زمانی که این گیره بسته باشد، اگر Survey Point را جابجا کنید، موقعیت Shared Site Origin که یک نقطه نامرئی است با موقعیت Survey Point یکسان است.

برای درک بهتر موقعیت Shared Site Origin ابتدا با استفاده از Reference Plane موقعیت Survey Point را علامت‌گذاری می‌کنیم.
سپس Survey Point را انتخاب کرده و بر روی علامت گیره کلیک می‌کنیم تا باز شود و خط قرمر بر روی آن نمایش داده شود.
حال Survey Point را جابجا می‌کنیم و در موقعیت دیگری قرار می‌دهیم.

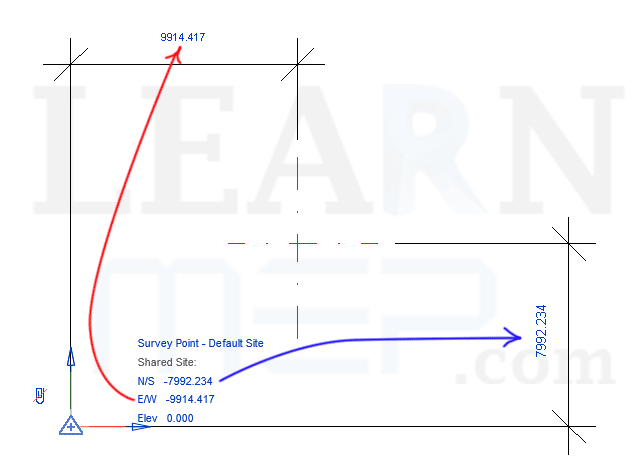

در این حالت مختصات Survey Point دیگر عدد صفر نیست و نسبت به موقعیت قبلی‌اش که با Reference Plane نیز علامت‌گذاری شده بود، یعنی همان Shared Site Origin، سنجیده می‌شود.

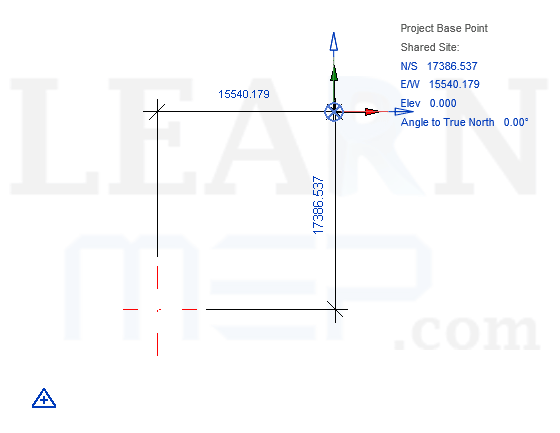

اگر بر روی Project Base Point نیز کلیک کنیم متوجه می‌شویم که موقعیت این نقطه همچنان نسبت به موقعیت قبلی Survey Point سنجیده می‌شود نه موقعیت جدید آن.

به آن نقطه‌ای که پیش از جابجایی Survey Point با گیره باز با Reference Plane علامت‌گذاری کردیم Shared Site Origin گفته می‌شود که در واقع یک نقطه نامرئی است.

در واقع اگر نیاز باشد موقعیت یک آیتم نسبت به Survey Point سنجیده شود عملاً نسبت به Shared Site Origin سنجیده می‌شود.
پس اگر نسبت به این نقطه نامرئی آگاهی نداشته باشید ممکن است دچار سردرگمی شما شود.

در نتیجه برای جابجایی Survey Point هیچگاه گیره آن را باز نکنید.

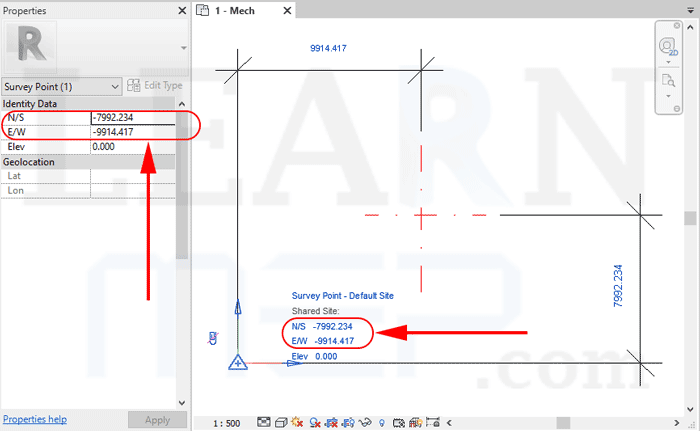

برای اصلاح این حالت بر روی Survey Point کلیک کنید تا انتخاب شود. سپس یا از روی مختصاتی که در صفحه ترسیم نمایش داده می‌شود و یا از پنجره Properties مقدار دو عبارت N/S  و E/W را برابر صفر قرار داده و بعد بر روی گیره کلیک کنید تا بسته شود.

جابجایی Project Base Point

Project Base Point را نیز می‌توان با درگ کردن و یا استفاده از ابزار Move جابجا کرد و در موقعیت مناسبی قرار داد، مثلا محل تقاطع دو محور پروژه.

در صورتی که Project Base Point را جابجا کرده باشید و بخواهید که به نقطه مبدأ اولیه یا همان Internal Origin بازگردد باید بر روی آن کلیک راست کرده و Move to Internal Origin را انتخاب کنید:

جابجایی Internal Origin

Internal Origin یک نقطه ثابت است و قابل جابجا شدن نیست.

در واقع این نقطه مبدأ ثابت صفر و صفر رویت است.



نکته: تمامی موارد فوق که در مورد دید پلان گفته شد، برای جابجایی ارتفاعی نقاط مبدأ مختصات در مورد نما یا سکشن نیز قابل اجرا است.

ابزار Spot Coordinate و Spot Elevation

از ابزار Spot Coordinate می‌توان برای مشخص کردن مختصات شمالی/جنوبی و شرقی/غربی یک نقطه استفاده کرد.
از ابزار Spot Elevation نیز می‌توان برای مشخص کردن ارتفاع یک نقطه استفاده کرد.

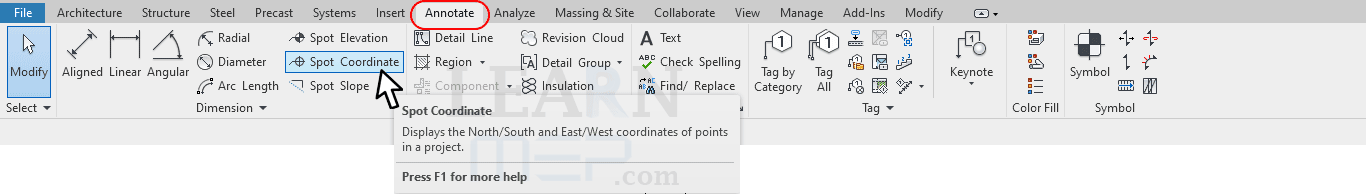

برای انتخاب این دستور از سربرگ Annotation بر روی ابزار Spot Coordinate کلیک کنید:

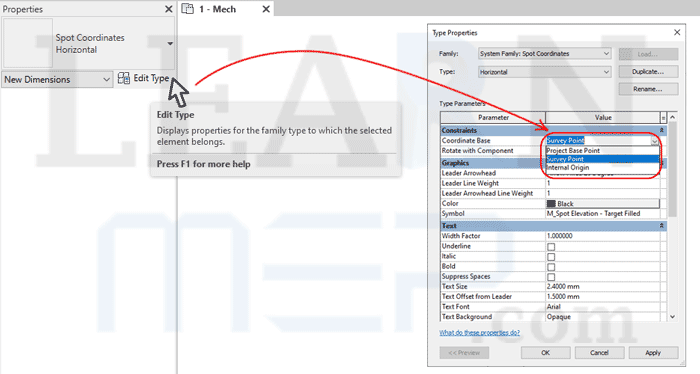

حال از پنجره Properties بر روی Edit Type کلیک کنید.
در پنجره باز شده و در قسمت Coordinate Base می‌توان تعیین کرد که این مختصات بر اساس کدام مبدأ مختصات اندازه‌گذاری شود.

در شکل زیر مختصات یک نقطه از کانال نسبت به هر سه مبدأ مختصات با استفاده از دستور Spot Coordinate مشخص شده است:

همانطور که بالاتر نیز گفته شد، در صورتی که Survey Point با گیره باز جابجا شود، دستور Spot Coordinate مختصات را بر اساس Shared Site Origin نشان می‌دهد و نه Survey Point.



با توجه به مطالب ذکر شده در این مقاله، برای لینک کردن یک نقشه اتوکد و یا مدل رویت نیز می‌توان از هر کدام از این نقط مبدأ استفاده کرد.
برای یادگیری نحوه لینک کردن نقشه و مدل رویت، بر روی لینک زیر کلیک کنید و مقاله “لینک کردن نقشه در رویت” را مطالعه کنید:

لینک کردن نقشه در رویت



مطالب فوق توسط سایت LearnMEP.com تهیه شده است. و هرگونه کپی‌برداری از آنها با ذکر منبع بلامانع است.
