موقعیت نقشه اتوکد در رویت

به صورت ایده‌آل در یک پروژه که بر مبنای BIM کار می‌کند باید تمامی فرآیندها از جمله طراحی تمامی دیسیپلین‌ها در نرم‌افزارهای بر مبنای BIM از جمله رویت انجام شود.
اما در اکثر مواقع روند کار به این صورت است که طراحی آیتم‌های تاسیسات و یا سایر دیسیپلین‌ها در اتوکد انجام می‌شود.
سپس این نقشه‌ها باید وارد نرم‌افزار رویت شوند تا مدل سه‌بعدی از آنها تهیه شود، تداخلات شناسایی شود، راهکارهای فنی و اجرایی ارائه شود، متره دقیق انجام شود، نقشه‌های اجرایی از مدل سه‌بعدی تهیه شود و …



برای مشاهده ویدئوی آموزش “موقعیت نقشه اتوکد در رویت” در یوتیوب بر روی لینک زیر کلیک کنید:



برای وارد کردن نقشه‌های اتوکد در رویت از دو دستور Link و یا Import می‌توان استفاده کرد.
برای اینکه بدانید تفاوت این دو دستور در چیست مقاله زیر را مطالعه کنید:

تفاوت Import و Link نقشه‌ها در رویت

لینک کردن نقشه در رویت

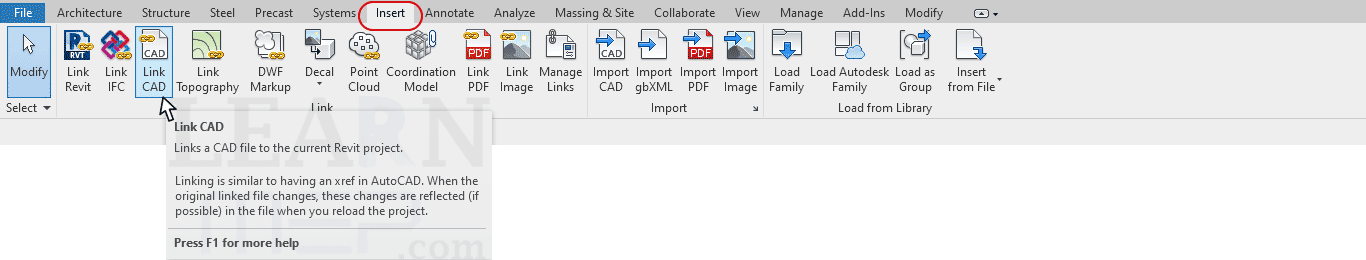

برای لینک کردن یک نقشه از سربرگ Insert بر روی دستور Link CAD کلیک کنید:

در پنجره‌ای که باز می‌شود باید ابتدا نقشه مورد نظر را انتخاب کنید،
سپس در قسمت پایین این پنجره تنظیمات لازم را انجام دهید.
در این مقاله به انجام تنظیمات قسمت Positioning پرداخته می‌شود:

موقعیت نقشه در رویت

برای ما بسیار مهم است که بدانیم نقشه‌ای که وارد فضای رویت می‌شود در چه موقعیتی قرار می‌گیرد.
این تنظیمات در قسمت Positioning انجام می‌شود.
برای جانمایی موقعیت نقشه دو حالت وجود دارد:
1- حالت اتوماتیک
     در این حالت با توجه به نقاط مشخص شده در اتوکد و رویت و تطابق این نقاط با هم نقشه در رویت جانمایی می‌شود.
2- حالت دستی
     در این حالت نقشه در کنار نشانگر ماوس و به همراه آن جابجا می‌شود و در محلی که با کلیک کردن مشخص می‌کنیم جانمایی می‌شود.

همانطور که در شکل بالا هم مشخص است، در رویت 2022، به طور کلی پنج حالت برای جانمایی اتوماتیک و دستی نقشه وجود دارد.

1- Auto-Center to Center

در این حالت محدوده‌ طرح در نقشه اتوکد تشخیص داده شده و مرکز آن به عنوان یک نقطه مشخص می‌شود.
به عنوان مثل در شکل زیر خطوط آبی نشان‌دهنده طرح موجود در نقشه اتوکد هستند،
محدوده این طرح با خط‌چین قرمز مشخص شده است که یک مستطیل است،
و مرکز (Center) این محدوده با یک + سبزرنگ مشخص شده است.

به همین صورت محدوده‌ طرح در فایل رویت نیز تشخیص داده شده و مرکز آن به عنوان یک نقطه مشخص می‌شود.
و برای جانمایی این دو مرکز (Center) در نقشه اتوکد و فایل رویت بر هم منطبق می‌شوند.

2- Auto-Origin to Internal Origin

در این حالت نقطه مبدأ WCS از نقشه اتوکد با نقطه Internal Origin از فایل رویت بر هم منطبق می‌شوند.

برای اینکه در مورد Internal Origin اطلاعات بیشتری داشته باشید مقاله زیر را مطالعه کنید:

سیستم مختصات در رویت

WCS نیز حروف اول کلمات World Coordinate System یا همان سیستم مختصات جهانی است.

WCS در نقشه اتوکد

به صورت پیش‌فرض هنگامی که در اتوکد شروع به طراحی می‌کنیم (New Drawing) سیستم مختصات بر روی WCS قرار دارد.
اگر به مکعب دید (View Cube) که در گوشه بالا سمت راست صفحه ترسیم دقت کنید، در زیر آن نوشته WCS را می‌بینید:

این دستگاه مختصات مطابق شکل زیر در صفحه نمایش قابل مشاهده است.
و محل تقاطع محورهای X و Y که همان مبدأ یا Origin است با یک مربع کوچک مشخص شده است.

ما می‌توانیم این سیستم مختصات جهانی WCS را به سیستم مختصات کاربر UCS (User Coordinate System) تغییر دهیم.
برای این کار کافیست دستور UCS را در Command Line وارد کرده و سپس با کلیک کردن و یا وارد کردن مختصات، مرکز سیستم مختصات کاربر UCS را تعیین کنید:

در این حالت که از UCS استفاده می‌کنیم، در پایین مکعب دید نوشته Unnamed نمایش داده می‌شود.
علاوه بر این در محل تقاطع محور X و Y دیگر مربعِ مرکز نمایش داده نمی‌شود.
این مربعِ مرکز وجه تمایز بین WCS و UCS به صورت دیداری است.

اگر بخواهیم دوباره با سیستم مختصات جهانی کار کنیم، باید مطابق شکل بالا از قسمت کشویی پایین مکعب دید گزینه WCS را انتخاب کنیم.

به خاطر داشته باشید اگر این روند را انجام دهید UCS از بین می‌رود.
و در صورتی که به آن UCS نیاز داشته باشید باید آن را ذخیره کنید.

برای این کار دستور UCS را وارد کنید و سپس NA را وارد کنید:

سپس یا مطابق شکل زیر S را در Command Line وار دکنید و یا Save را انتخاب کنید:

اسم مورد نظر را برای ذخیره UCS وارد کنید، که در اینجا Project-UCS وارد شده است، و سپس اینتر کنید:

به این صورت به راحتی می‌توان بین دو دستگاه مختصات WCS و UCS جابجا شد:

3- Auto-By Shared Coordinate

برای اینکه در مورد Shared Coordinate اطلاعاتی داشته باشید مقاله زیر را مطالعه کنید:

سیستم مختصات Shared Coordinate در رویت

4- Manual-Origin

در این حالت مبدأ دستگاه مختصات جهانی WCS از نقشه اتوکد بر نشانگر ماوس منطبق می‌شود.
حال با کلیک کردن در نقطه مورد نظر از فایل رویت، نقشه جانمایی می‌شود.

5- Manual-Center

در این حالت مرکز نقشه اتوکد بر نشانگر ماوس منطبق می‌شود.
مرکز نقشه اتوکد مشابه توضیحی که در حالت Auto-Center to Center ارائه شد به این صورت است که محدوده‌ طرح در نقشه اتوکد تشخیص داده شده و مرکز آن به عنوان یک نقطه مشخص می‌شود.
سپس با کلیک کردن در نقطه مورد نظر از فایل رویت، نقشه جانمایی می‌شود.
