کاندوئیت چیست؟

اصطلاح “لوله برق یا کاندوئیت” به لوله‌های مورد استفاده برای محافظت و ایجاد مسیری برای سیم‌کشی گفته می‌شود.
معمولاً در محلی که سیم‌کشی در معرض دید قرار دارد یا ممکن است آسیب ببیند از کاندوئیت استفاده می‌شود.
کاندوئیت‌ها می‌توانند “فلزی یا غیر فلزی” و “صلب و محکم یا انعطاف‌پذیر” باشند.
در این مقاله در مورد انواع کاندوئیت یا لوله برق در رویت توضیح داده شده است که در تمپلیت Electrical-Defaul_Metric وجود دارد.

انواع کاندوئیت یا لوله برق در رویت

در پنجره Electrical Settings می‌توانیم انواع کاندوئیت یا لوله برق در رویت را ببینیم.
برای باز کردن این پنجره سه روش وجود دارد:

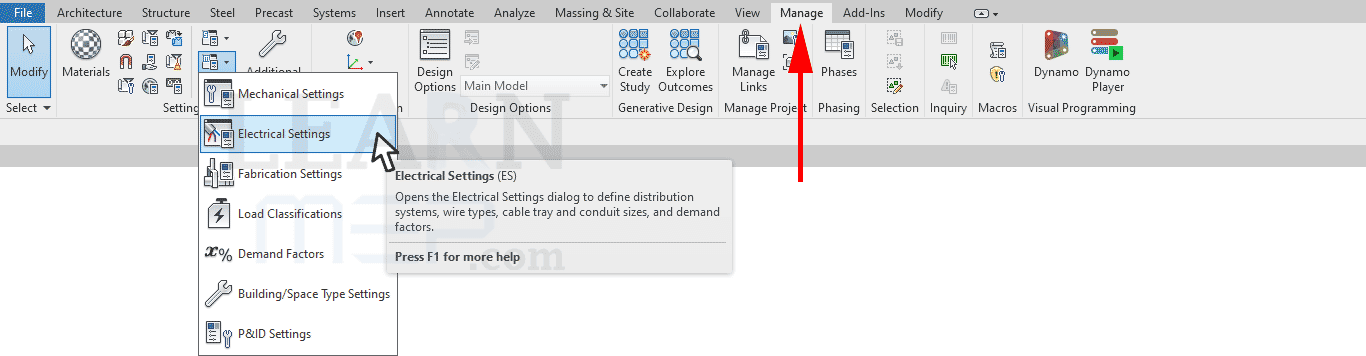

1- از سربرگ Manage و قسمت MEP Settings گزینه Electrical Settings را انتخاب کنید:

2- از کلیدهای میانبر ES استفاده کنید.

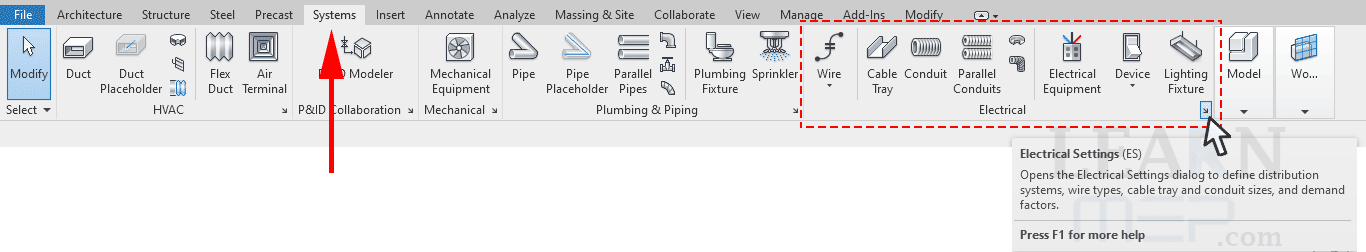

3- از سربرگ Systems بر روی فلش کنار پنل Electrical کلیک کنید:

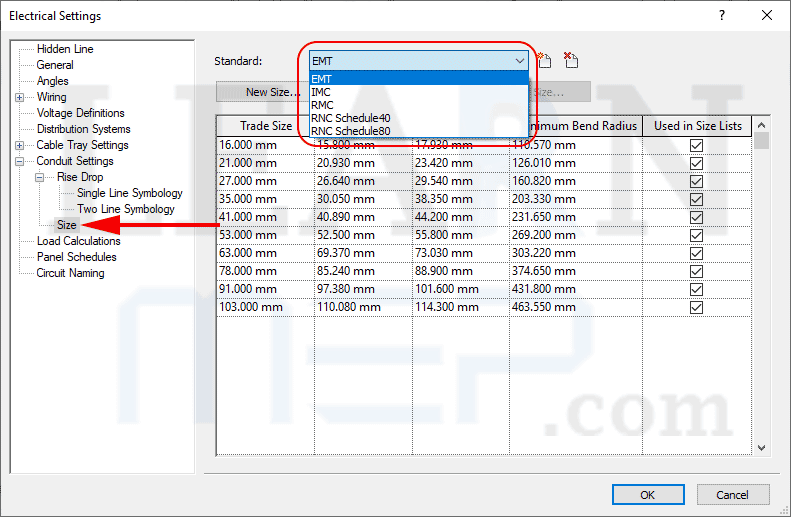

در پنجره‎‌ای که باز می‌شود از سمت چپ از قسمت Conduit Settings بر روی Size کلیک کنید،
در سمت راست بر روی کادر مقابل Standard کلیک کنید تا انواع کاندوئیت نشان داده شود:

با توجه به شکل فوق می‌توان انواع کاندوئیت یا لوله برق در رویت را به دو دسته اصلی “فلزی” و “غیرفلزی” تقسیم‌بندی کرد:

انواع کاندوئیت‌های فلزی در رویت

1- کاندوئیت RMC

RMC یا Rigid Metal Conduit یا کاندوئیت فلزی صلب، یک لوله فولادی گالوانیزه سنگین است که اتصالات رزوه‌ای دارد.
از این نوع کاندوئیت معمولاً در فضای باز و برای محافظت سیم‌کشی در برابر آسیب استفاده می شود.

2- کاندوئیت IMC

IMC یا Intermediate Metal Conduit یا کاندوئیت فلزی نیمه‌صلب، نسبت به کاندوئیت RMC، نازک‌تر و سبک‌تر است،
و برای استفاده در همه کاربردهای مشابه RMC تأیید شده است.
از آنجایی که IMC نسبت به RMC سبک‌تر و راحت‌تر است، در ساخت و سازهای جدید رایج‌تر است.

3- کاندوئیت EMT

EMT یا Electrical Metallic Tubing نمونه دیگری از کاندوئیت است که معمولاً از فولاد گالوانیزه ساخته می شود اما می‌تواند آلومینیومی نیز باشد.
EMT همچنین به دلیل نازک و سبک بودن آن، به خصوص در مقایسه با RMC، کاندوئیت “دیوار نازک” نامیده می‌شود.

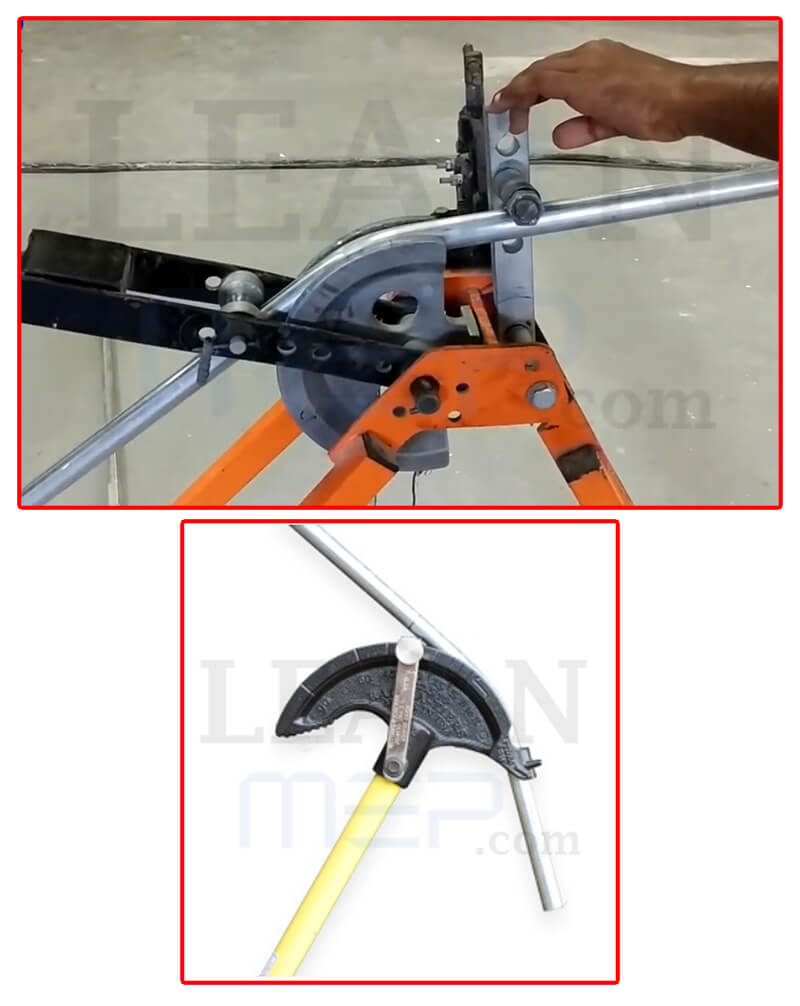

EMT سفت است اما می‌توان آن را با یک ابزار ساده به نام لوله خم‌کن خم کرد.

کاندوئیت و اتصالات EMT مانند کاندوئیت‌های RMC و IMC رزوه ندارد.

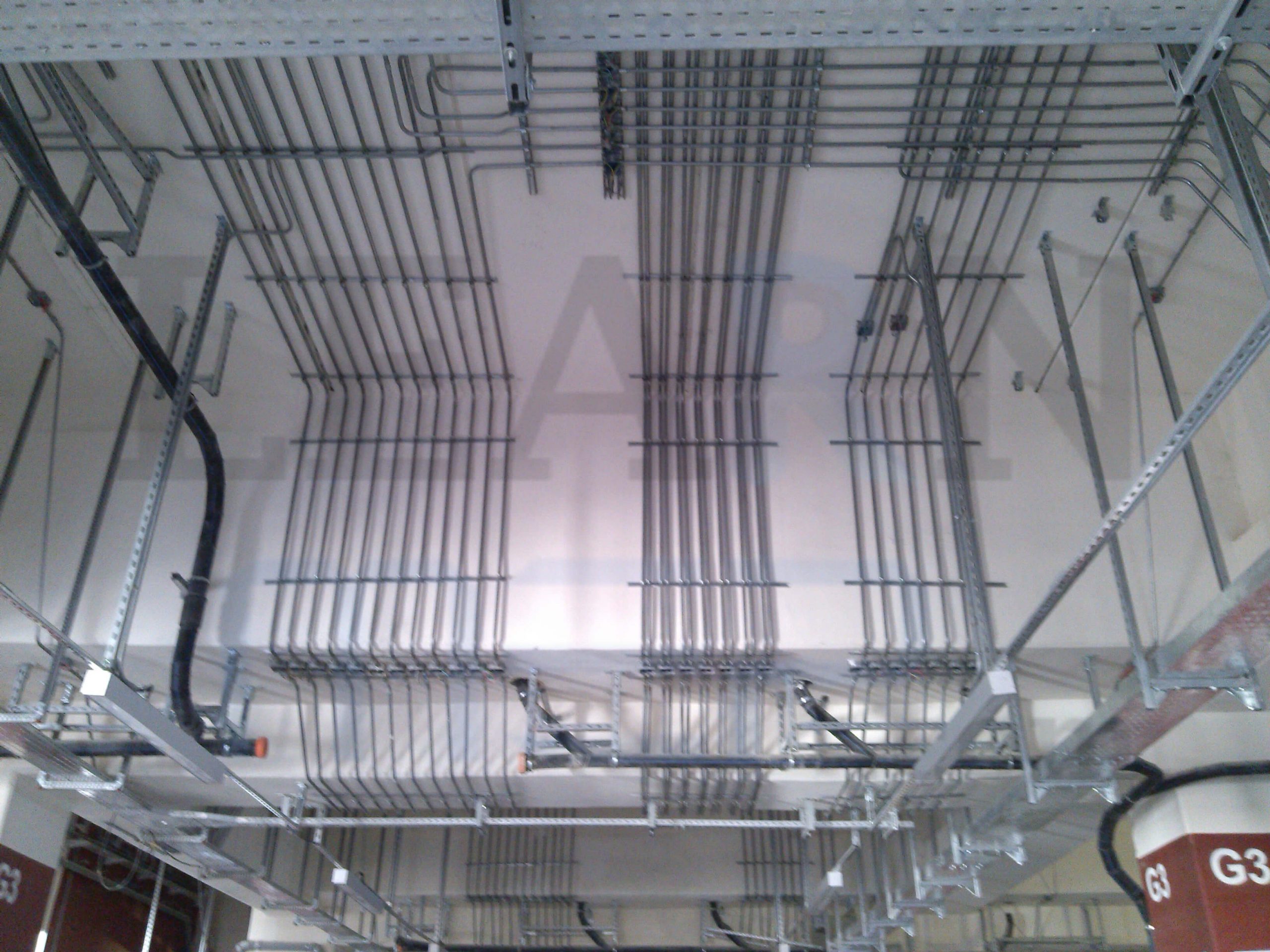

این نوع کاندوئیت معمولاً برای سیم‌کشی‌های داخلی در معرض دید در ساختمان های مسکونی و تجاری استفاده می‌شود.
کاندوئیت EMT اگر در فضای باز و در مکان‌های باز نصب شود، باید از اتصالات ضد آب مخصوص استفاده شود.

انواع کاندوئیت‌های غیرفلزی در رویت

4- کاندوئیت RNC

RNC یا Rigid Non-metallic Conduit یک کاندوئیت غیرفلزی بدون رزوه با دیواره صاف است.
کاندوئیت RNC (که به عنوان کاندوئیت PVC نیز شناخته می‌شود) از پلاستیک سخت ساخته شده است،
و بنابراین برای نصب به صورت دفنی ایده آل است.
نصب کاندوئیتی که از پلاستیک ساخته شده ارزان‌تر است،
و در آن از اتصالات پلاستیکی که در جای خود چسبانده شده‌اند استفاده می‌شود.
به علاوه محکم است، ضد آب است و در محیط های خورنده قابل استفاده است.

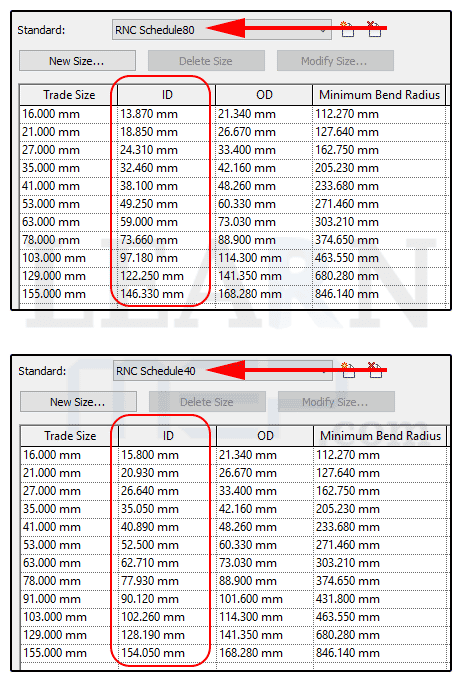

این نوع کاندوئیت در رویت با دو نوع RNC Schedule 40 و RNC Schedule 80 وجود دارد،
که نوع Schedule 80 دارای ضخامت بیشتری است.
