اگر یه نقشه دوبعدی اتوکد داشته باشم و بخوام اونو توی رویت مدل کنیم، باید نقشه رو لینک یا ایمپورت کنیم.
حالا خیلی وقتا پیش میاد که توی این نقشه یه توضیحاتی به فارسی نوشته شده،
و بازم خیلی وقتا پیش میاد که این نوشتههای نقشه توی رویت به هم ریخته یا عجیب غریب میشه،
و فونت فارسی نقشه در رویت به درستی نمایش داده نمیشه!

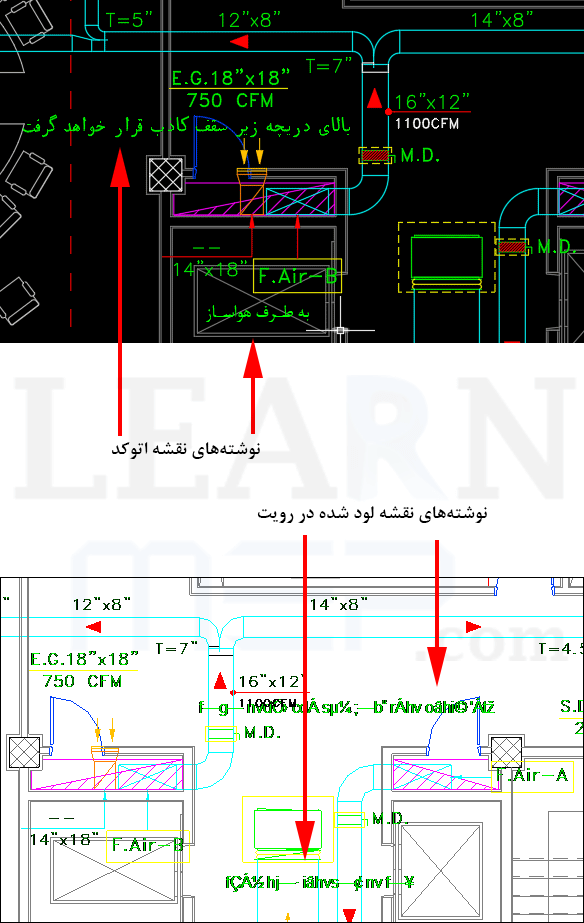

دقیقاً مثل تصویر زیر:
حالا اول روی لینک زیر بزن و ببین که فونتهای رویت چطوری هستن و چطور میشه یه متن به فارسی رو توی رویت نوشت و تنظیماتش رو انجام داد:
برای مشاهده ویدئوی آموزش “فونت فارسی نقشه در رویت” در یوتیوب بر روی لینک زیر کلیک کنید:
ما میدونیم که رویت از فونتهای ویندوز پشتیبانی میکنه و هر فونتی که توی ویندوز نصب شده باشه توی رویت هم قابل استفاده هست.
حالا برای نوشتن متن فارسی توی رویت خیلی اوقات از کاتب استفاده میشه تا متن به هم نریزه یا با یه فونت فارسی خاص باشه.
رویت از متنهایی که توی اتوکد با کاتب نوشته شده پشتیبانی نمیکنه و مثل تصویر بالا اون متن توی رویت ناخواناست.
راه حلی که برای این مشکل وجود داره اینه که به جای نقشه اتوکد از فایل پیدیاف همون نقشه استفاده کنیم.

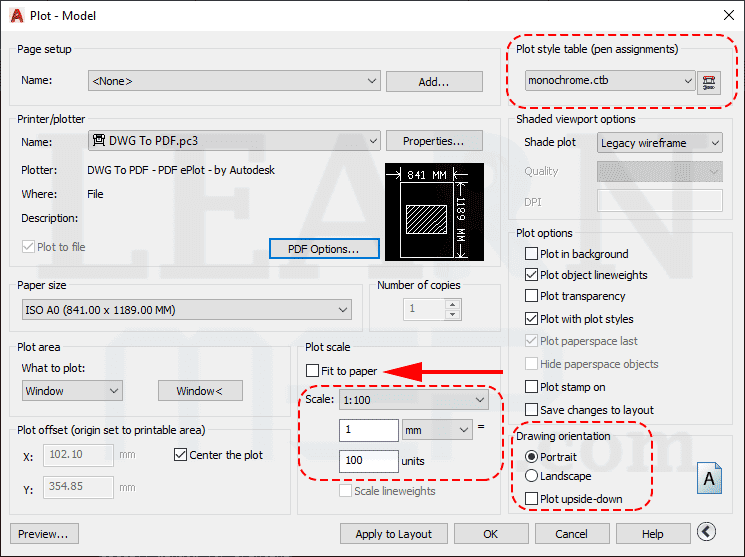

فقط وقتی که داریم از اون نقشه خروجی پیدیاف میگیریم باید تنظیمات رو به طور مناسبی انجام بدیم، مثلاً:
سایز نقشه یا Paper Size
اسکیل نقشه یا Plot Scale (دقت کنید که گزینه Fit to paper انتخاب نباشد)
جهت نقشه یا Drawing orientation
رنگ نقشه یا Plot style table

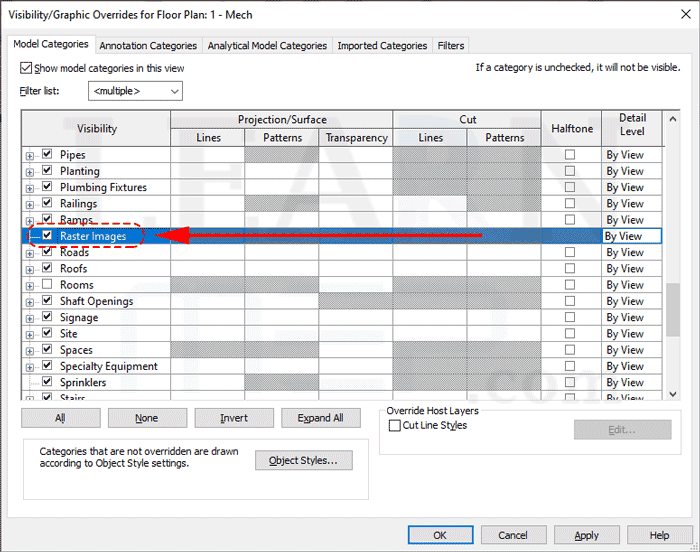

قبل از اینکه بخواید فایل پیدیاف رو وارد رویت کنید حتما از پنجره Visibility/Graphics گزینه Raster Image رو فعال کنید.
نکته: برای باز کردن پنجره Visibility/Graphics هم میتونید از شورتکات VV یا VG استفاده کنید.

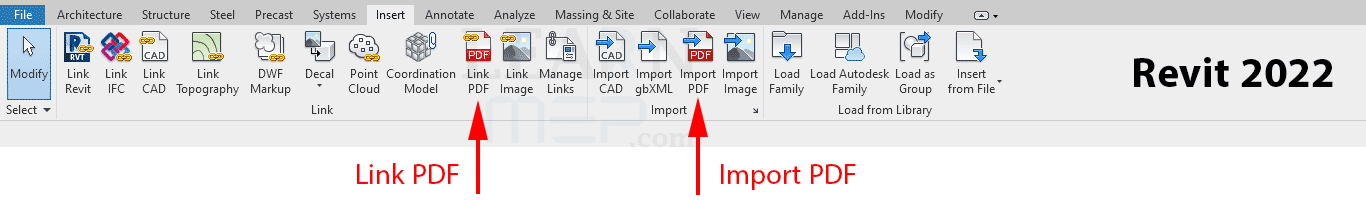

برای وارد کردن این فایل پیدیاف به رویت 2022 از دو دستور Link و Import میتونید استفاده کنید:

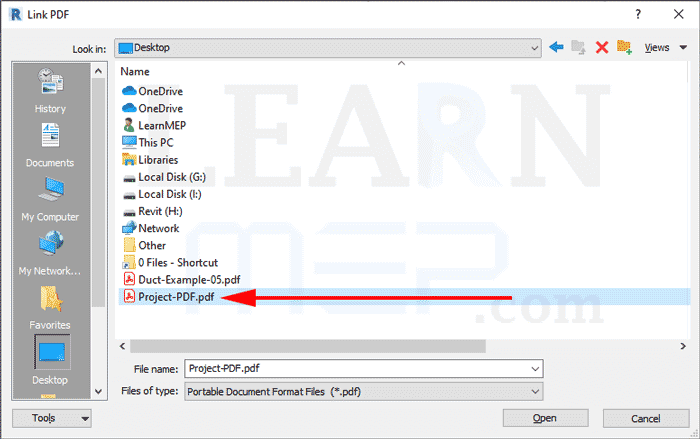

بعد از انتخاب دستور پنجرهای باز میشه که باید فایل پیدیاف رو انتخاب کنید:
در پنجره بعدی که باز میشه باید دو تا مورد رو تنظیم کنید:
1- اگر توی فایل پیدیاف چند تا صفحه بود، اون نقشه ای رو که مدنظرتون هست رو انتخاب کنید،
2- کیفیت یا همون DPI مورد نظرتون رو انتخاب کنید،

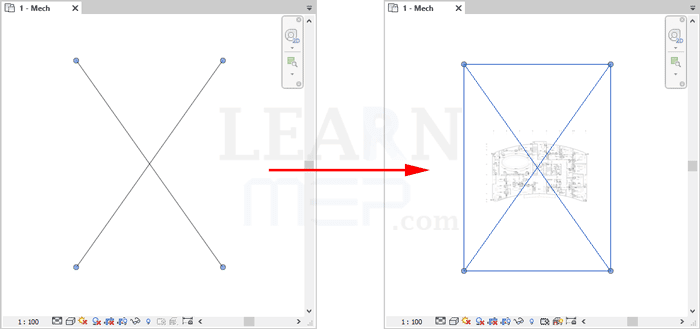

حالا توی صفحه ترسیم در یک محل مناسب کلیک کنید تا این پیدیاف جانمایی بشه:
برای اینکه در مورد وارد کردن فایل پیدیاف اطلاعات بیشتری داشته باشین روی لینک زیر بزنید و مقاله رو مطالعه کنید:
نکتهای که هست اینه که از ورژن 2019 رویت به پایین گزینه لینک یا ایمپورت پیدیاف وجود نداشته،
توی این ورژنها میتونیم اول فایل پیدیاف رو تبدیل کنیم به عکس و بعد اون عکس رو ایمپورت کنیم.
برای تبدیل پیدیاف به عکس میتونید از روشهای مختلفی استفاده کنید،

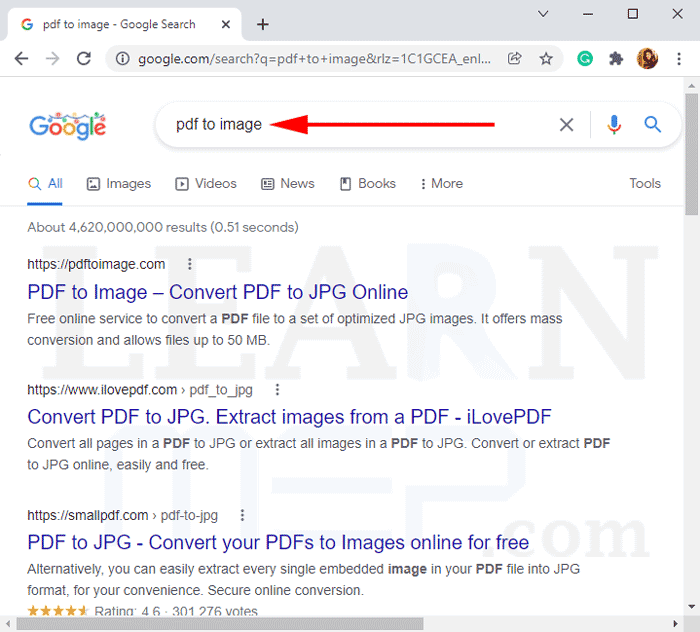

مثلاً از فتوشاپ استفاده کنید یا اینکه توی اینترنت سرچ کنید PDF to Image و توی یکی از سایتها فایل پیدیاف رو لود کنید تا به صورت آنلاین براتون تبدیلش کنه به عکس:

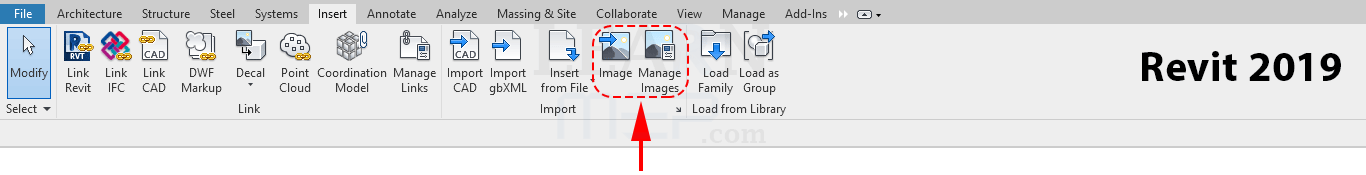

و بعد از سربرگ Insert دستور Image رو انتخاب کنید:
باقی مراحلش هم دقیقا شبیه وارد کردن فایل پیدیاف هست.

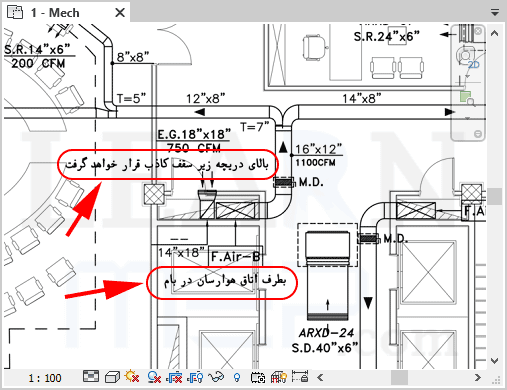

حالا به روش تبدیل نقشه به پیدیاف و یا عکس میتونیم فایلمون رو وارد رویت کنیم تا تنظیمات متنهای فارسیش به هم نریزه
حالا وارد کردن فایل به صورت پیدیاف یا عکس این مزیت رو داره که فونتها رو مرتب نشون میده ولی تنظیمات و کنترل این فایل مشکلتر از نقشه اتوکده،
پس باید بررسی کنیم ببینیم کدوم روش برای ما مناسبتره و از اون روش استفاده کنیم.
