قسمت چهارم آموزش فمیلی پمپ

قسمت چهارم آموزش فمیلی پمپ سانتریفیوژ در نرم افزار Revit

قسمت چهارم آموزش فمیلی پمپ سانتریفیوژ شامل مدلسازی محفظه اصلی پمپ است.
مدلسازی محفظه اصلی پمپ در چهار گام انجام می‌شود:
گام اول: مدلسازی قسمت اصلی محفظه
عملکرد پمپ سانتریفیوژ به این صورت است که یک پروانه دوار با چرخش خود، سیال را از ورودی گرفته و به سمت خروجی منتقل می کند.
این پروانه داخل محفظه ای حلزونی قرار دارد که پوسته نامیده می شود.

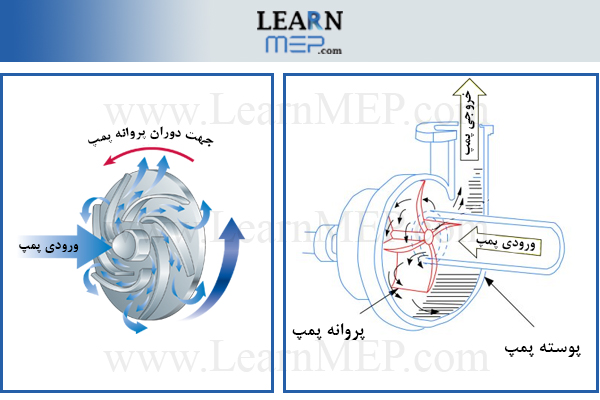

پروانه پمپ سانتریفیوژ

گام دوم: مدلسازی قسمت ورودی پمپ
سیال از قسمت ورودی پمپ توسط پره های پروانه مکش شده و در فضای خالی بین پره ها قرار می گیرد.
گام سوم: مدلسازی قسمت خروجی پمپ
در اثر گردش پروانه، سیال با فشار زیاد از قسمت خروجی خارج می شود.
گام‌ چهارم: مدلسازی قسمت متصل به رابط

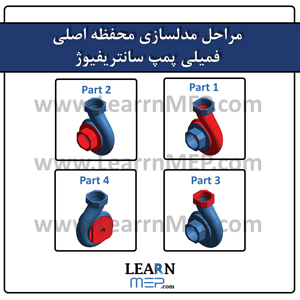

مراحل مدلسازی محفظه اصلی پمپ سانتریفیوژ

مدلسازی محفظه اصلی پمپ طبق مراحل فوق و گام‌به‌گام در این مطلب آموزش داده می‌شود.
در این مدلسازی با دستورهای ذیل آشنا خواهید شد و از آن ها برای مدلسازی استفاده خواهید کرد:
دستور Extrusion
دستور Void Revolve
دستور Swept Blend
دستور Void Swept Blend
دستور Spline
دستور Load Family
دستور Set
دستور Fillet Arc
دستور Pick Lines
دستور Circumscribed Polygon
دستور Aligned Dimension

برای مشاهده فیلم “قسمت چهارم آموزش فمیلی پمپ” در یوتیوب بر روی لینک زیر کلیک کنید.
