قسمت سوم آموزش فمیلی پمپ سانتریفیوژ در نرم افزار Revit

قسمت سوم آموزش فمیلی پمپ سانتریفیوژ شامل مدلسازی قسمت کانکشن است.
قسمت کانکشن نیروی محوری را از الکتروموتور به محفظه اصلی پمپ انتقال می دهد.

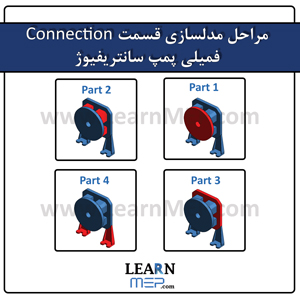

مدلسازی قسمت ارتباطی بین الکتروموتور و محفظه اصلی پمپ در چهار گام انجام می‌شود:
گام اول: مدلسازی قسمت متصل به محفظه اصلی پمپ
گام دوم: مدلسازی قسمت میانی
گام سوم: مدلسازی قسمت متصل به الکتروموتور
گام چهارم: مدلسازی پایه‌ها

قسمت سوم آموزش فمیلی پمپ

مدلسازی قسمت ارتباطی طبق مراحل فوق و گام‌به‌گام در این مطلب آموزش داده می‌شود.
در این مدلسازی با دستورهای ذیل آشنا خواهید شد و از آن ها برای مدلسازی استفاده خواهید کرد:
دستور Set
دستور Extrusion
دستور Revolve
دستور Swept Blend
دستور Rectangle
دستور Fillet Arc
دستور Mirror-Pick Axis
دستور Pick Lines
دستور Temporary Dimension
دستور Aligned Dimension

برای مشاهده فیلم “قسمت سوم آموزش فمیلی پمپ” در یوتیوب بر روی لینک زیر کلیک کنید.
