وارد کردن فایل پی‌دی‌اف در رویت

گاهی اوقات نقشه‌هایی که داریم و می‌خوایم به مدل رویت تبدیلشون کنیم فرمت پی‌دی‌اف دارن،
پس باید وارد کردن فایل پی‌دی‌اف در رویت رو یاد بگیریم تا بتونیم از این فرمت هم استفاده کنیم.

اول از همه ببینیم توی کدوم ورژن از رویت می‌تونیم فایل پی‌دی‌اف رو وارد کنیم،
توی رویت 2022 می‌تونیم از گزینه های Link و Import برای فرمت پی‌دی‌اف استفاده کنیم:

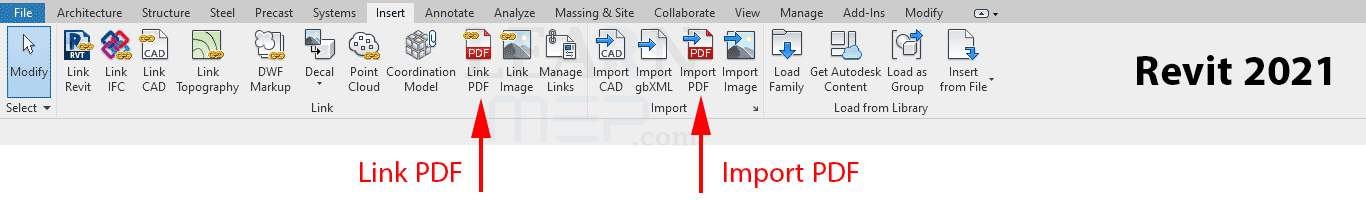

توی رویت 2021 هم می‌تونیم از گزینه های Link و Import برای فرمت پی‌دی‌اف استفاده کنیم:

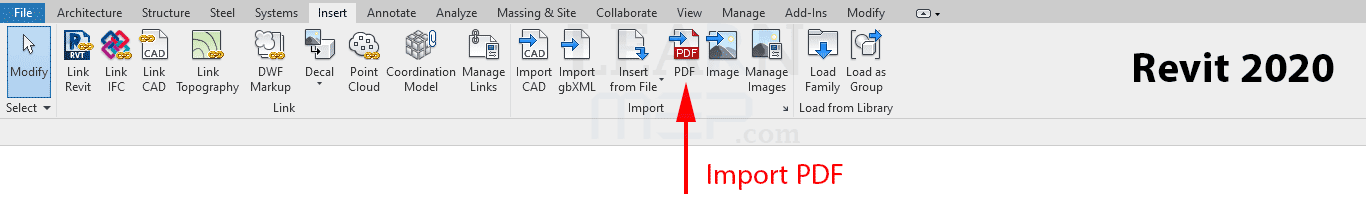

توی رویت 2020 می‌تونیم از گزینه Import برای فرمت پی‌دی‌اف استفاده کنیم:

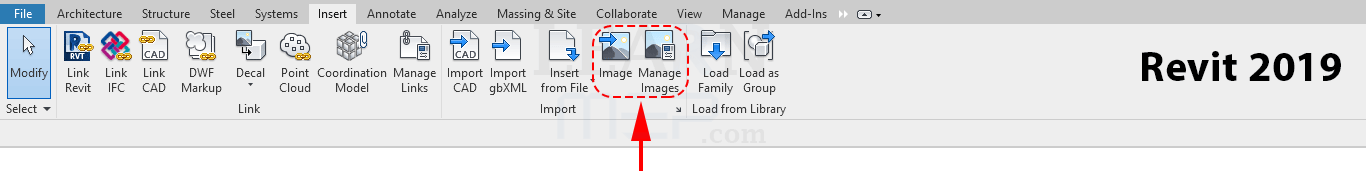

توی رویت 2019 و ورژن‌های قبل از اون، فرمت پی‌دی‌اف رو نمیشناسه ولی به جاش می‌تونیم Import Image استفاده کنیم،
یعنی فایل پی‌دی‌اف رو با هر روشی که میشه به عکس تبدیل کنیم و بعد اون عکس رو وارد رویت کنیم:

لینک کردن فایل پی‌دی‌اف

قبل از اینکه فایل پی‌دی‌اف رو وارد رویت کنید از پنجره Visibility/Graphics  و سربرگ اول، گزینه Raster Images رو فعال کنید،
چون در واقع اون فایل پی‌دی‌اف توی رویت به عکس تبدیل میشه.

نکته: برای باز کردن پنجره Visibility/Graphics از کلیدهای میانبر VV یا VG استفاده کنید.

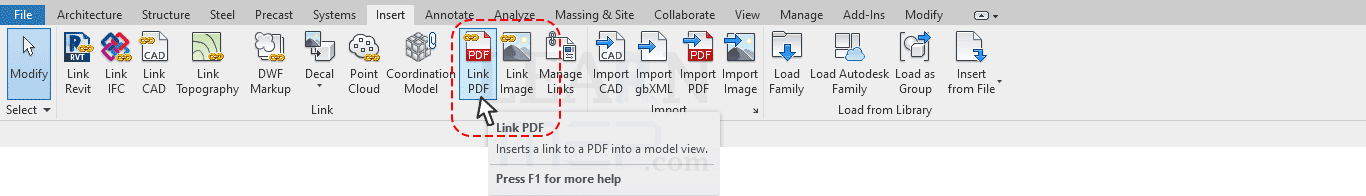

حالا از سربرگ Insert گزینه Link PDF رو انتخاب کنید:

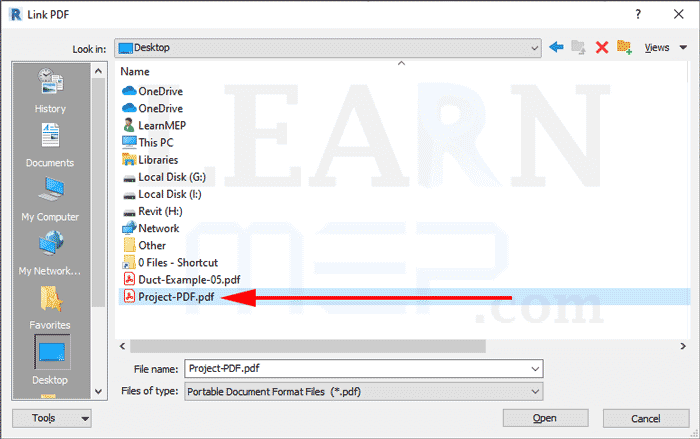

و توی پنجره باز شده فایل پی‌دی‌اف مورد نظرمون رو انتخاب می‌کنیم:

توی پنجره بعدی دو مورد رو باید تنظیم کنیم:
1- اگر فایل پی‌دی‌اف شامل چند صفحه بود، اون صفحه‌ای رو که مدنظرمونه انتخاب می‌کنیم،
2- کیفیت تصویر مورد نظر یا همون DPI (Dot Per Inch) رو انتخاب می‌کنیم.

هر چی رزولوشن بیشتر باشه کیفیت تصویرمون هم بالاتره ولی حجم فایل هم بالاتر میره،

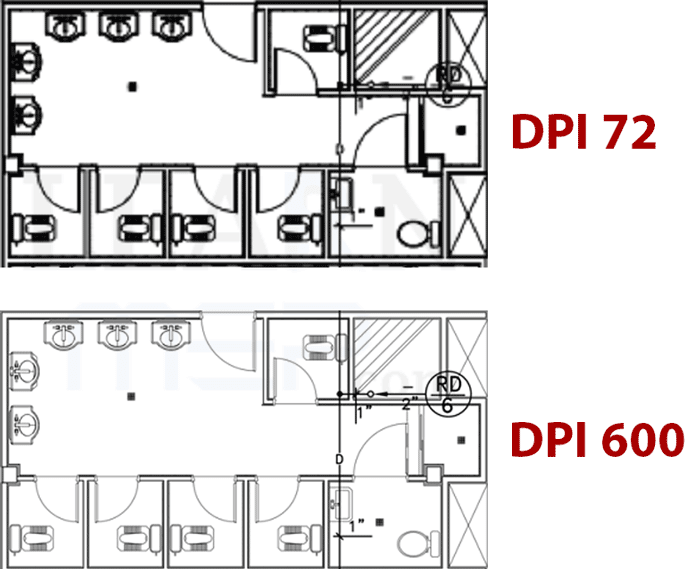

توی عمس زیر تفاوت رزولوشن 72 و 600 رو میتونید ببینید:

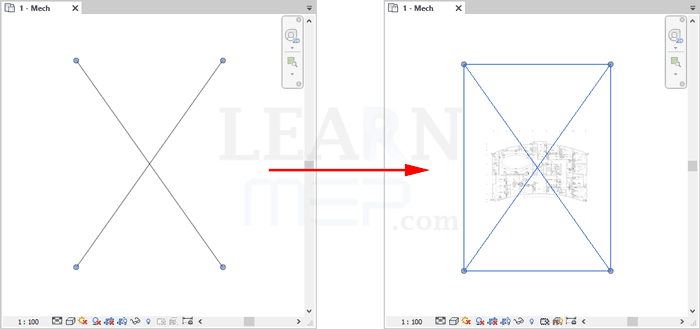

حالا باید توی یه قسمت مناسب کلیک کنیم تا نقشه جانمایی بشه:

فعال کردن نقاط Snap

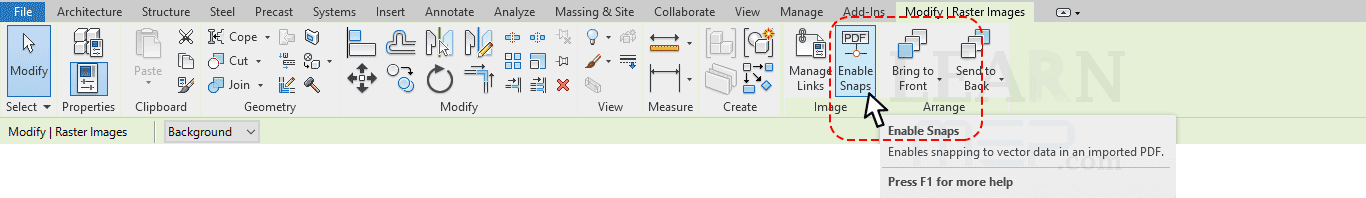

حالا می‌تونیم بعد از اینکه نقشه رو انتخاب کردیم، از قسمت ریبون، روی گزینه Enable Snaps کلیک کنیم تا فعال بشه،
با این کار نقاط Snap روی نقشه رو تشخیص میده و موقع ترسیم میتونیم ازشون استفاده کنیم:

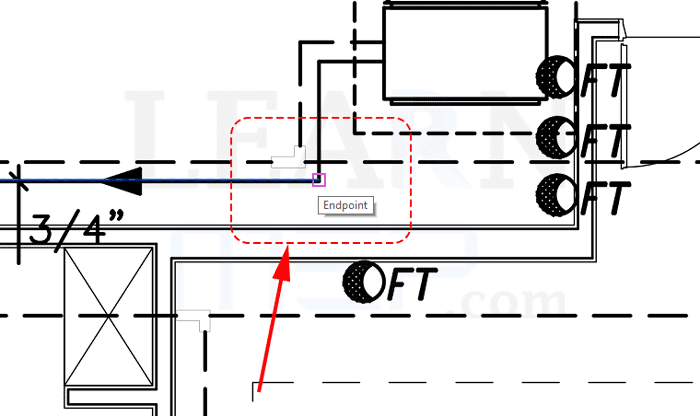

به عنوان مثال، توی تصویر زیر نقشه Endpoint به عنوان نقطه Snap موقع ترسیم شناخته شده:

اصلاح فایل پی‌دی‌اف

اگر فایل پی‌دی‌اف تغییراتی داشته باشه و بخواید دوباره فایل رو لینک کنید تا اون تغییرات رو توی رویت هم ببینید،

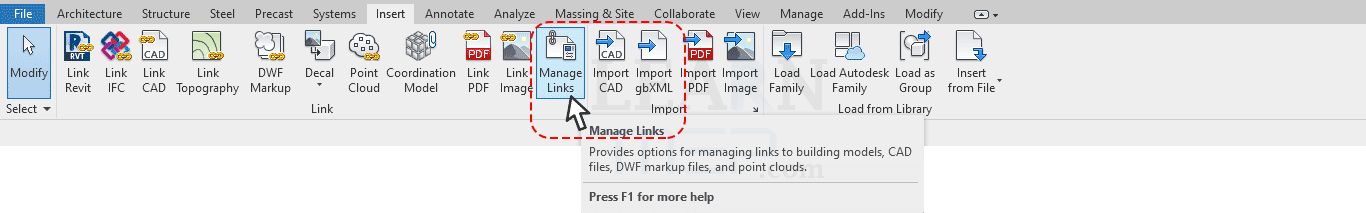

از سربرگ Insert گزینه Manage Links رو انتخاب کنید:

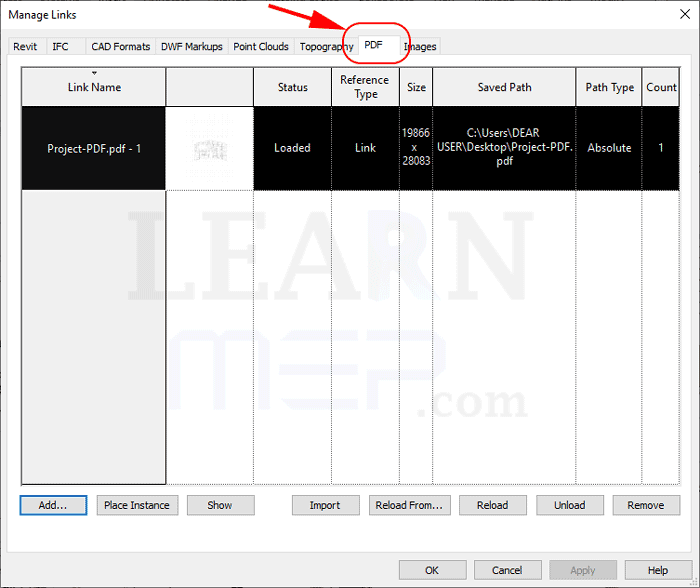

حالا توی پنجره باز شده سربرگ PDF رو انتخاب کنید:

فایلی که لینک کردید رو انتخاب کنید و از پایین همین پنجره از گزینه‌های Reload یا Reload From استفاده کنید.
