محدوده دید View Range پلان سقف کاذب در رویت

اگر به صورت بسیار ساده بخوایم پلان سقف کاذب رو تعریف کنیم میتونیم اینجوری بگیم که:
اگه توی یک طبقه ایستاده باشیم و سرمون رو بالا بگیریم، و بعد تمام المان‌هایی رو که توی سقف می‌بینیم رو توی نقشه ترسیم کنیم،
به این میگیم پلان سقف کاذب، یا حتی شاید اسم پلان معکوس هم شنیده باشید.
حالا فرض کنید این سقف کاذب شفاف باشه، پس می‌تونیم هر تاسیساتی که بالای اون هم هست ببینیم،
یا حتی ممکنه یه چیزایی هم پایین سقف کاذب باشن و دیده بشن.
توی رویت ما می‌تونیم تنظیم کنیم توی این پلان سقف کاذب از چه ارتفاع تا چه ارتفاعی دیده بشه،
که بهش میگیم محدوده دید (View Range) پلان سقف کاذب در رویت.

برای مشاهده ویدئوی آموزش “محدوده دید View Range پلان سقف کاذب در رویت” در یوتیوب بر روی لینک زیر کلیک کنید:

پنجره View Range

توی پلان سقف کاذب (Ceiling Plan) مورد نظر قرار بگیرید و از پنجره Properties در مقابل گزینه View Range بر روی Edit کلیک کنید.
تنظیمات View Range فقط مربوط به همان پلان سقف کاذبی است که در آن قرار داریم،
و برای هر پلان باید به طور مجزا این تنظیمات را انجام دهیم.

نکته: کلیدهای میانبر برای دستور View Range، کلیدهای VR هستند.

حالا پنجره‌ای باز می‌شود که می‌توانیم محدوده مورد نظری که می‌خواهیم در پلان سقف کاذب دیده شود را در آن مشخص کنیم:

در تصویر بالا مشخص شده که از ارتفاع 2300 میلیمتری نسبت به Level 1 تا کف Level 2 در پلان سقف کاذب نمایش داده می‌شود.

اصطلاحات موجود در پنجره View Range

Top: بالاترین ارتفاعی که در پلان سقف کاذب می‌توان دید

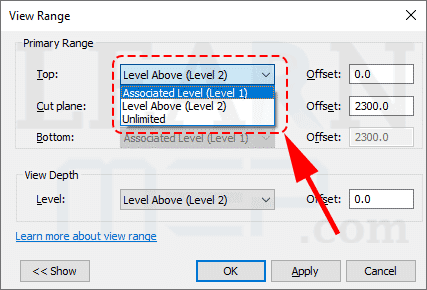

اگر کادر جلویی عبارت Top را باز کنیم، می‌توانیم یکی از سه حالت موجود را انتخاب کنیم:
-Associated Level: منظور همان Levelی است که در آن قرار داریم،
در کادر مقابل Offset می‌توان عددی را وارد کرد که از همین Level که در آن قرار داریم سنجیده می‌شود،
مثلاً اگر عدد 3000 را وارد کنیم یعنی تا سه متری همان Level، هر المانی که ترسیم شده باشد نمایش داده می‌شود.

-Level Above: منظور Level بالایی همان Levelی است که در آن قرار داریم،
در کادر مقابل Offset می‌توان عددی را وارد کرد که از Level بالایی همان Levelی که در آن قرار داریم سنجیده می‌شود،
مثلاً اگر عدد 0 را وارد کنیم یعنی تا کف Level بالایی (که همان سقف Levelی است که در آن قرار داریم)، هر المانی که ترسیم شده باشد نمایش داده می‌شود.

-Unlimited: یعنی به طور نامحدود همه آیتم‌هایی را نشان می‌دهد که در بالای همان Levelی است که در آن قرار داریم.

Top در محدوده دید سقف کاذب

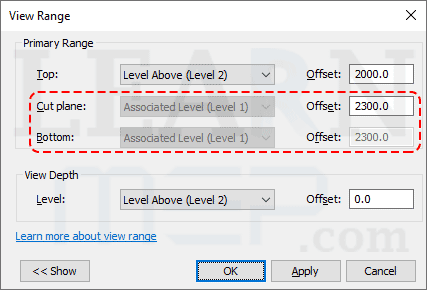

Bottom یا Cut Plane: پایین‌ترین ارتفاعی که در پلان سقف کاذب می‌توان دید

در پنجره View Range در پلان سقف کاذب گزینه Bottom غیرفعال است،
اما مقادیر آن دقیقاً برابر با مقادیر Cut Plane تغییر می‌کند.

کادر جلویی عبارت Cut Plane نیز غیرفعال است و حالت پیش‌فرض آن Associated Level است.
منظور از Associated Level همان Levelی است که در آن قرار داریم،
در کادر مقابل Offset می‌توان عددی را وارد کرد که از همین Level که در آن قرار داریم سنجیده می‌شود،
مثلاً اگر عدد 0 را وارد کنیم یعنی از کف همان Level هر المانی که ترسیم شده باشد نمایش داده می‌شود،
یا اگر عدد 2300 را وارد کنیم یعنی از دو متر و سی سانتی همان Level، هر المانی که ترسیم شده باشد نمایش داده می‌شود.
مقدار این عدد اصلاً ارتباطی به ارتفاع سقف کاذب ندارد و می‌تواند پایین‌تر یا بالاتر از آن هم باشد.

ارتباط بین Cut Plane و Bottom در محدود دید سقف کاذب

نکته مهم این است که مقدار Top بسیار به مقدار View Depth هم بستگی دارد.
مثلاً اگر مقدار View Depth=0 باشد و مقدار Topرا نسبت به Level Above عدد 2000 وارد کنیم پیام خطای زیر نمایش داده می‌شود،
و به این معنی است که مقدار View Depth پایین‌تر از مقدار Top تنظیم شده است.

ارتباط بین Top و View Depth در محدوده دید سقف کاذب

برای اینکه با مفاهیم بالا بیشتر آشنا شوید به چند تا مثال زیر با دقت توجه کنید:

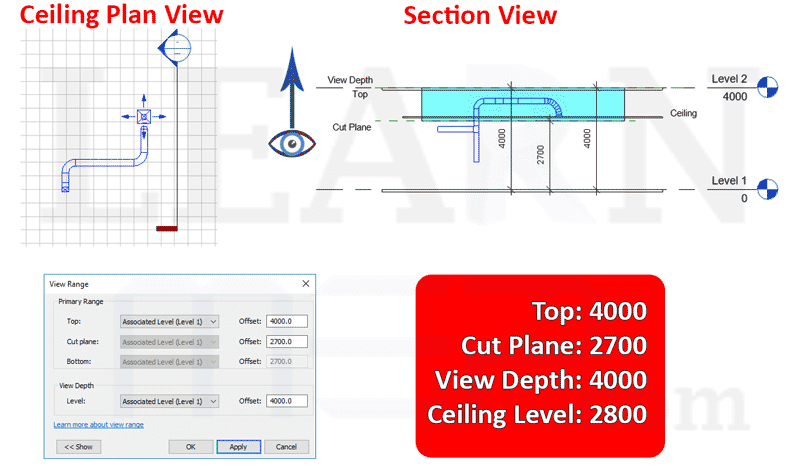

مثال اول:

در مثال زیر، با توجه به تنظیمات View Range، فقط محدوده‌ای که در سکشن با رنگ فیروزه‌ای مشخص شده در پلان سقف کاذب نیز نمایش داده می‌شود،
پس کانال‌هایی که در محدوده Cut Plane=2700 و Top=4000 رسم شده باشند دیده می‌شوند:

مثال اول محدوده دید سقف کاذب

دقت کنید اگر در این مثال مقدار View Depth برابر مقدار Top یعنی 4000 است و نمی‌تواند کمتر از مقدار Top باشد،
پس در تنظیم Top باید به View Depth هم توجه کرد.

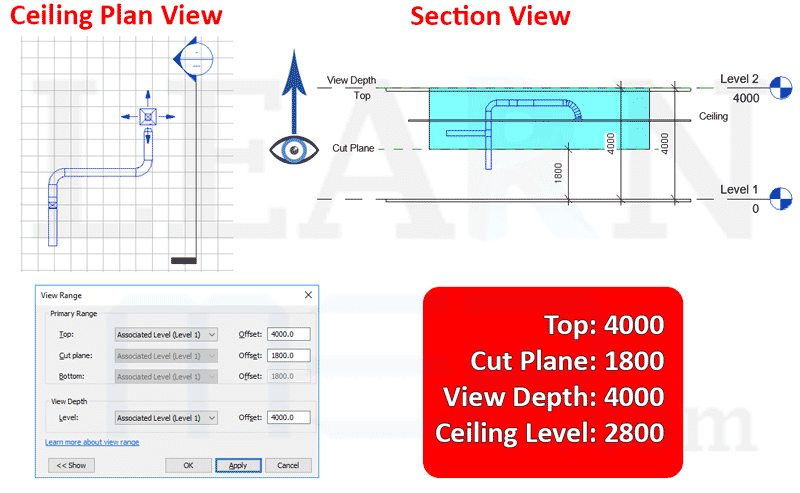

مثال دوم:

در مثال زیر، با توجه به تنظیمات View Range، فقط محدوده‌ای که در سکشن با رنگ فیروزه‌ای مشخص شده در پلان سقف کاذب نیز نمایش داده می‌شود،
یعنی کانال‌هایی که در محدوده Cut Plane=1800 و Top=4000 رسم شده باشند دیده می‌شوند:

مثال دوم محدود دید سقف کاذب

دقت کنید اگر در این مثال مقدار Cut Plane پایین‌تر از ارتفاع سقف کاذب است،
پس محدوده دید در این حالت ارتباطی با ارتفاع سقف کاذب ندارد.

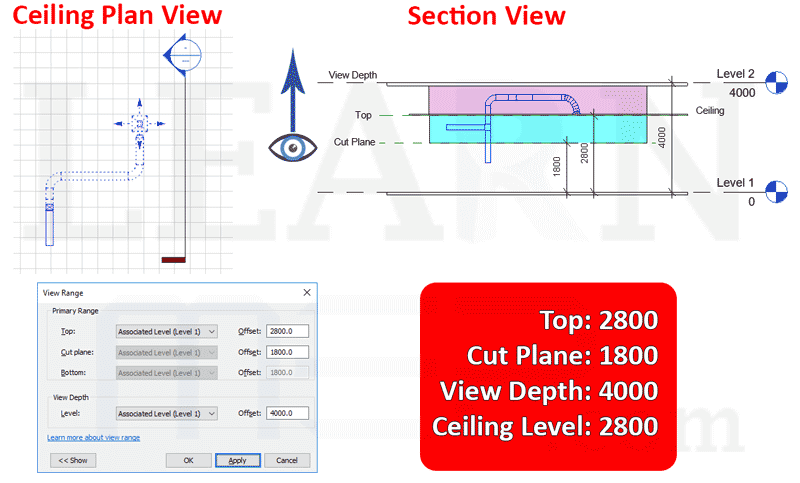

مثال سوم:

در مثال زیر، با توجه به تنظیمات View Range، محدوده‌‌هایی که در سکشن با رنگ فیروزه‌ای و بنفش مشخص شده‌اند در پلان سقف کاذب نیز نمایش داده می‌شود،
یعنی کانال‌هایی که در محدوده 1800 تا 4000 رسم شده باشند:

مثال سوم محدوده دید سقف کاذب

در مثال دوم نیز محدوده دید بین 1800 تا 4000 بود،
اما تفاوت این مثال با مثال دوم در مقدار Top است.
در پلان سقف کاذب کانال‌هایی که در محدوده Cut Plane=1800 و Top=2800 قرار دارند با خط توپر نمایش داده شده،
و کانال‌هایی که در محدوده Top=2800 تا View Depth=4000 قرار دارند با خط‌چین نمایش داده شده‌اند.
به این دلیل که این کانال‌ها در پلان سقف کاذب متمایز از یکدیگر باشند.

برای ایجاد این وجه تمایز و تنظیم نوع نمایش خطوط از سربرگ Manage و قسمت Additional Settings گزینه Line Styles را انتخاب کنید:

Line Styles

در پنجره باز شده بر روی + کنار عبارت Lines کلیک کنید تا زیر شاخه‌های آن باز شود،
سپس Line Pattern را برای قسمت Beyond به صورت خط‌چین، خط نقطه یا … تنظیم کنید:

تنظیمات Beyond در Line Style

توضیحات فوق نشان می‌دهد که با تغییر اعداد موجود در پنجره View Range می‌توان تنظیم کرد که المان‌های ترسیم شده در یک محدوده ارتفاعی مشخص در پلان سقف کاذب دیده شوند و قابل کنترل باشند.

برای تنظیم محدوده دید در پلان، بر روی لینک زیر کلیک کنید:

محدوده دید View Range پلان در رویت
