فلوسوئیچ/فلودتکتور، فلو ایندیکیتور و پرشرسوئیچ

توی فمیلی‌های رویت سه تا فمیلی به اسم فلوسوئیچ/فلودتکتور، فلو ایندیکیتور و پرشرسوئیچ در سیستم‌های اطفاءحریق داریم:
1- Alarm Pressure Switch
2- Flow Detector – Switch
3- Water Flow Indicator

Fire Protection Families

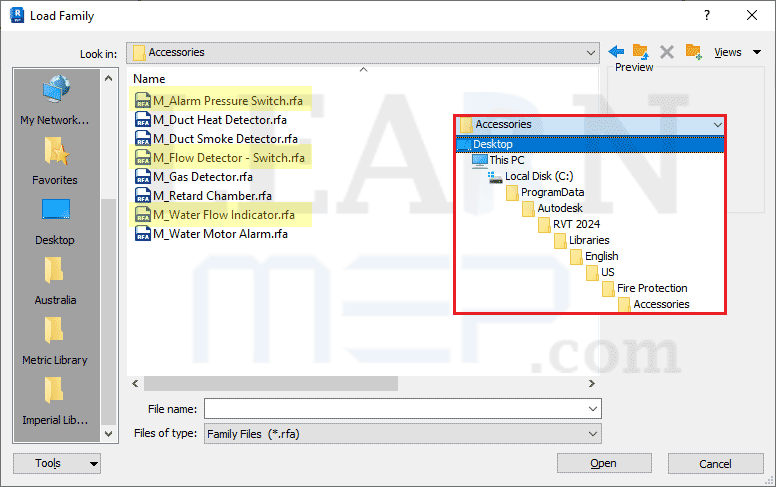

این فمیلی‌ها رو می‌تونیم از مسیر زیر توی پروژه لود کنیم:

C:\ProgramData\Autodesk\RVT 2024\Libraries\English\US\Fire Protection\Accessories

Fire Protection Families-Directory

توی این مقاله به طور کامل توضیح میدم که هر کدوم این آیتم‌ها چه کاربردی دارن.

اگه می‌خوای در مورد انواع اسپرینکلر و فمیلی اونها توی رویت اطلاعاتی داشته باشی می‌تونی روی لینک زیر کلیک کنی:

انواع اسپرینکلر در رویت و پارامترهای آن

آشکارساز جریان آب (من خیلی این ترجمه رو نمی‌پسندم و ترجیح میدم تو این مقاله از فلودتکتور یا Flow Detector استفاده کنم)، به اسم فلوسوئیچ (Flow Switch) نیز شناخته می‌شود.
پس تا همینجا نتیجه گرفتیم که فلودتکتور همون فلوسوئیچِ.

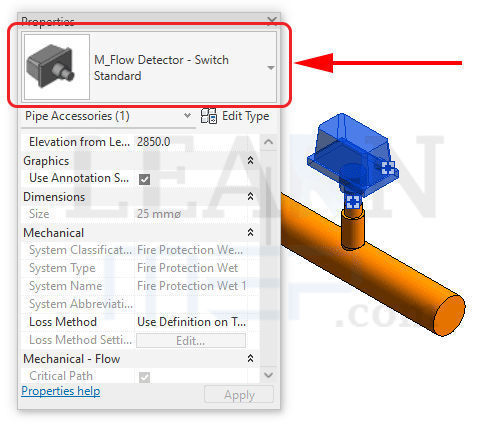

توی فمیلی‌های رویت هم به اسم Flow Detector – Switch نوشته شده.

فلودتکتور/فلوسوئیچ

پس برای اینکه یه وقت اشتباه نکنیم من تو این مقاله از اصطلاح “فلوسوئیچ/فلودتکتور” استفاده می‌کنم که یادمون بمونه هردوتاشون یکیه.

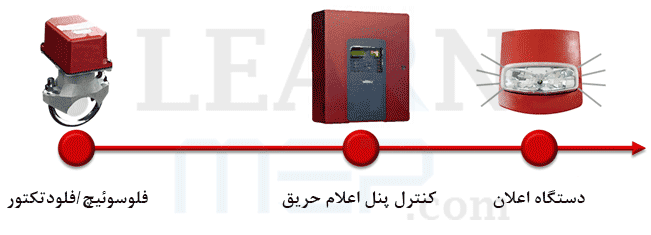

فلوسوئیچ/فلودتکتور یک دستگاه الکترومکانیکی است که به پنل اعلان حریق سیگنال ارسال می‌کند.
این سیگنال وقتی ارسال می‌شود که حباب اسپرینکلر بشکند و جریان مداوم آب داخل لوله اطفاءحریق به وجود بیاد.

عملکرد فلوسوئیچ/فلودتکتور

اگه می‌خوای در مورد انواع تجهیزات اعلام و اعلان حریق و فمیلی اونها توی رویت اطلاعاتی داشته باشی می‌تونی روی لینک زیر کلیک کنی:

فمیلی تجهیزات اعلام حریق رویت

– شکل ظاهری فلوسوئیچ/فلودتکتور

این فلوسوئیچ/فلودتکتور پره‌ای یا پارویی (بازم من ترجیح میدم ترجمه نکنم و از Vane-Type استفاده کنم.) در سیستم تر اطفاءحریق استفاده می‌شود.

Vane-Type Flow Detector

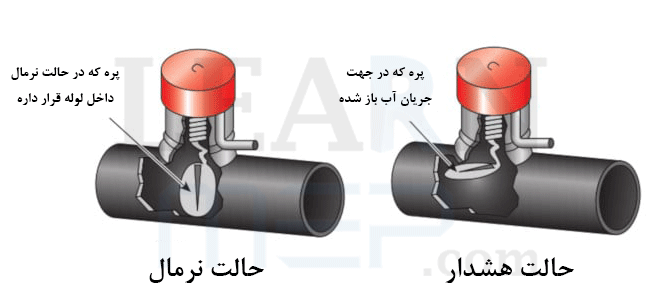

پره یا Vane این فلودتکتورها در مسیر جریان آب قرار می‌گیره و وقتی آب داخل لوله جریان پیدا میکنه، این پره هم حرکت میکنه.
اما در سیستم خشک اطفاءحریق، وقتی اسپرینکلرها فعال شوند، آب به‌سرعت جایگزین هوای فشرده می‌شود،
که می‌تواند باعث آسیب رساندن یا شکسته شدن پره شود.

Vane-Type Flow Detector

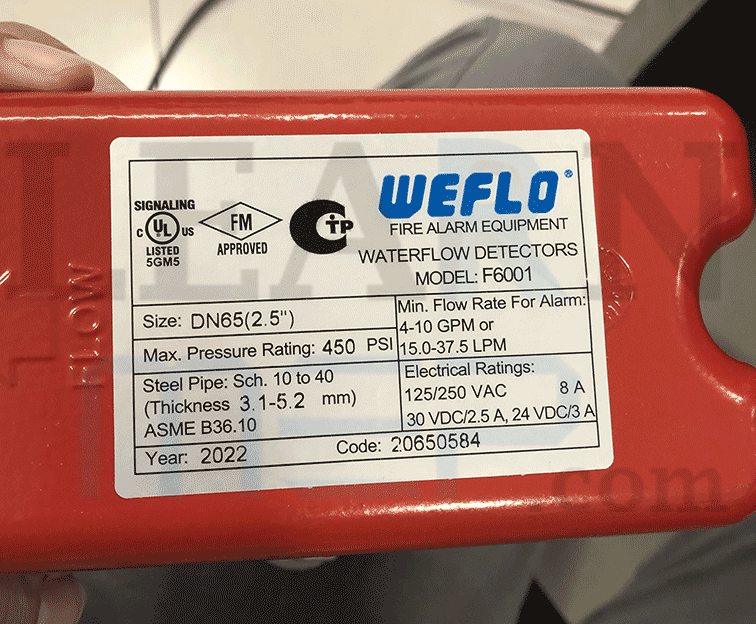

این فلوسوئیچ/فلودتکتوری که توی عکس دست منه از برند WEFLO هست،
که روش نوشته Water Flow Detector

WEFLO Flow Detector

من کاتالوگش رو میذارم اینجا برای اطلاعات بیشتر:

کاتالوگ فلودتکتور برند WEFLO

توی سایت WEFLO هم می‌تونید اطلاعات بیشتری رو ببینید.

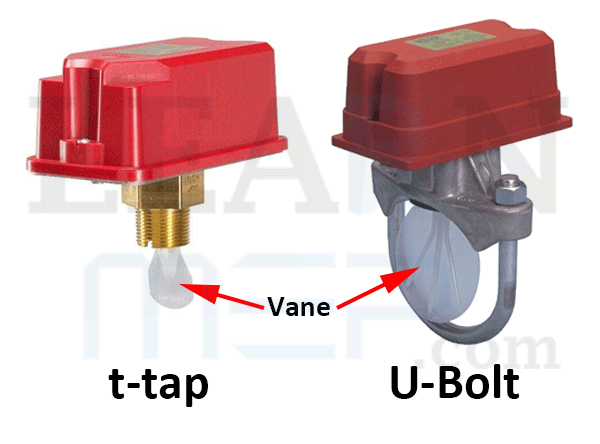

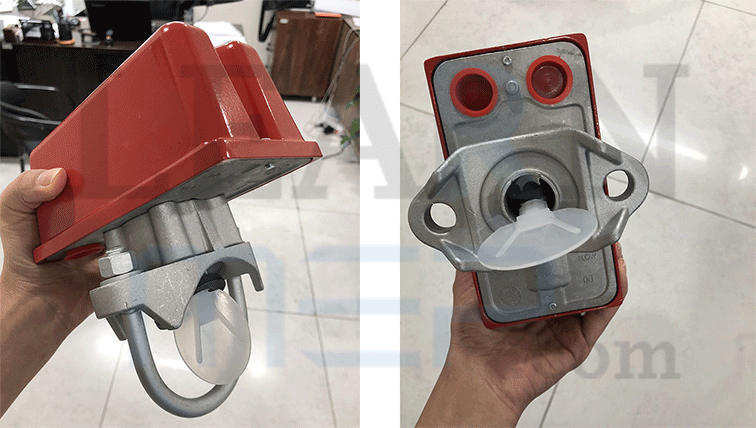

این فلوسوئیچ/فلودتکتورهای پارویی دو نوع دارند:
1- یکی که بهش t-tap گفته میشه، معمولا برای سایزهای کوچکتر از 2 اینج استفاده میشه، و اتصال دنده‌ای یا همون رزوه‌ای داره، و روی سه‌راهی نصب میشه
2- یکی دیگه که اتصال U-Bolt داره، برای سایز لوله‌های بالاتر از 2 اینچ استفاده میشه، روی لوله یه سوراخ ایجاد میشه که پره فلوسوئیچ/فلودتکتور از اونجا میره داخل لوله، و بعد فلوسوئیچ/فلودتکتور با U-Bolt به لوله بسته و محکم میشه

انواع فلوسوئیچ/فلودتکتور پره‌ای

– نصب و جهت‌گیری فلوسوئیچ/فلودتکتور

فلوسوئیچ/فلودتکتورهای پره‌ای باید در جهت جریان آب نصب شوند.
روی فلودتکتور هم با فلش‌هایی جهت نصب که همان جهت جریان است مشخص شده است.
فلودتکتورها می‌توانند هم روی لوله افقی و هم روی لوله عمودی نصب شوند.

– فعال‌سازی و سیگنال‌دهی فلوسوئیچ/فلودتکتور

فلوسوئیچ/فلودتکتورها زمانی فعال می‌شوند که نرخ جریان از مقدار از پیش تعیین‌شده بالاتر رود.
اما چون ممکنه این بالا رفتن نرخ جریان به دلایل دیگه‌ای غیر از فعال شدن اسپرینکلر باشه،
ممکن است از مکانیزمی برای به تاخیر انداختن این سیگنال‌ها استفاده کنند.

فلوسوئیچ/فلودتکتورها معمولاً دارای دو سوئیچ الکتریکی دارند:
یکی که سیگنال کنترل پنل اعلام حریق را نشان می‌دهد،
و دیگری که زنگ یا سایر اعلان‌های سمعی و بصری را به صدا در می‌آورد.

فلوسوئیچ/فلودتکتورهای متصل به یک کنترل پنل اعلام حریق باید دارای مدار غیر قابل خاموش شدن باشند،
به این معنی که پانل نمی‌تواند سیگنال هشدار فلوسوئیچ/فلودتکتور را غیرفعال کند.

پِرِشِرسوئیچ

پرشرسوئیچ یا سوئیچ‌ فشار در سیستم‌های اطفاءحریق خشک Dry، پری‌اکشن Pre-Action و سیلابی Deluge استفاده می‌شوند.
از نظر شکل ظاهری، یکی از تفاوت‌های قابل مشاهده بین پرشرسوئیچ و فلوسوئیچ/فلودتکتور، عدم وجود پره در پرشرسوئیچ است.

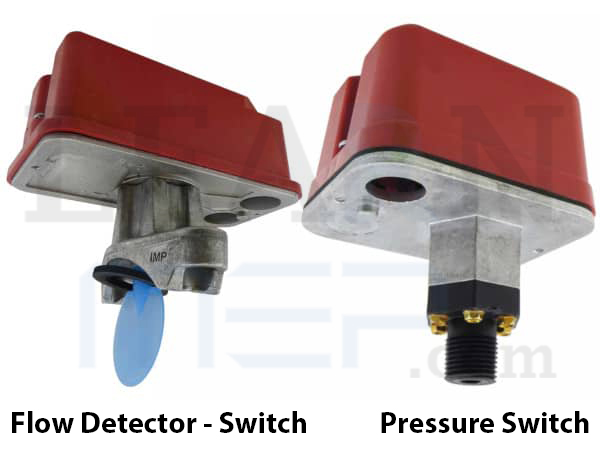

مقایسه شکل ظاهری فلوسوئیچ و پرشرسوئیچ

توی رویت هم از نظر ظاهری فلوسوئیچ/فلودتکتور و پرشرسوئیچ شبیه همدیگه هستن.

مقایسه فمیلی فلوسوئیچ و پرشرسوئیچ

تغییرات فشار درون لوله باعث می‌شود که قطعات درون پرشرسوئیچ حرکت کنند.
هنگامی که این فشار بیش از حد بالا یا پایین می‌آید، کنتاکت‌های الکتریکی بسته می‌شوند،
و مداری را تشکیل می‌دهند که یک سیگنال هشدار به کنترل پنل اعلام حریق می‌فرستد یا زنگ خطر را به صدا در می‌آورد.
اکثر پرشرسوئیچ‌ها قابل تنظیم هستند،
و به نصاب این امکان را می‌دهد که دقیقاً تصمیم بگیرند که چه تغییری در فشار به اندازه‌ای قابل توجه است که نگران‌کننده باشد و سیگنال هشدار را ارسال نماید.

دو نوع کلی از پرشرسوئیچ وجود دارد:
1- پرشرسوئیچ‌هایی که فقط تغییرات فشار آب را کنترل می‌کنند،
که همان هدف فلوسوئیچ/فلودتکتورها را انجام می‌دهند.
2- پرشرسوئیچ‌هایی که تغییرات فشار هوا را در سیستم‌های خشک و پری‌اکشن کنترل می‌کنند.

فلو ایندیکیتور

فلو ایندیکیتور یا فلومتر وسیله‌ایست که برای مشخص کردن جهت و نرخ جریان آب در یک سیستم استفاده می‌شود،
و معمولاً به عنوان وسیله‌ای برای نظارت بر عملکرد صحیح شیر اطمینان استفاده می‌شود.
فلو ایندیکیتور یا فلومتر می‌تواند شکل‌های ظاهری و نحوه عملکرد متفاوتی داشته باشد.

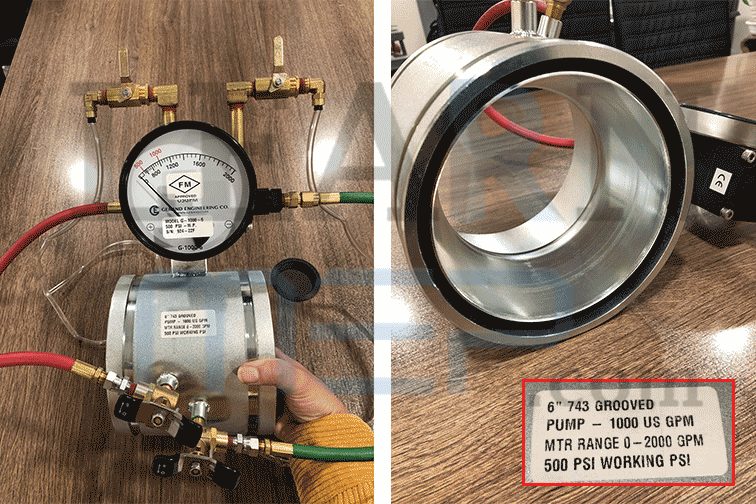

در شکل زیر یک نمونه از فلومتر نشان داده می‌شود که اتصال آن از نوع Grooved است.

فلو ایندیکیتور یا فلومتر

اتصال بعضی از فلومترها نیز به صورت اوریفیس است.

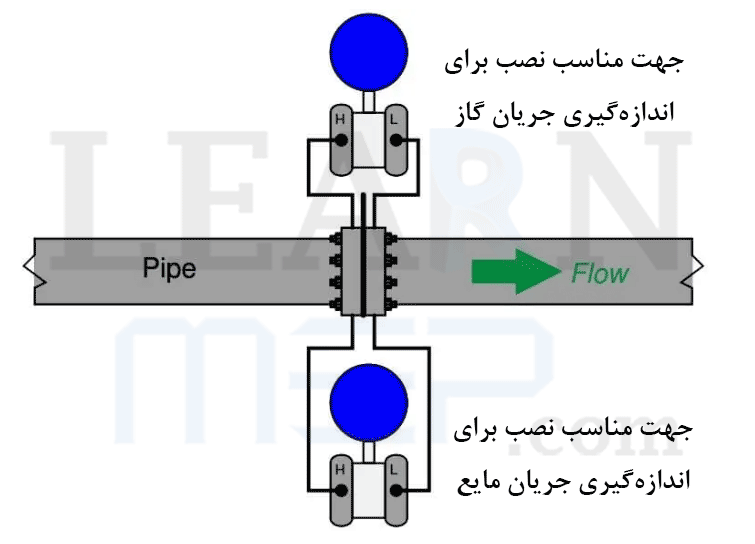

در این نوع فلومتر جهت نصب بر روی لوله برای جریان گاز یا مایع مهم است:

جهت نصب فلومتر اوریفیسی

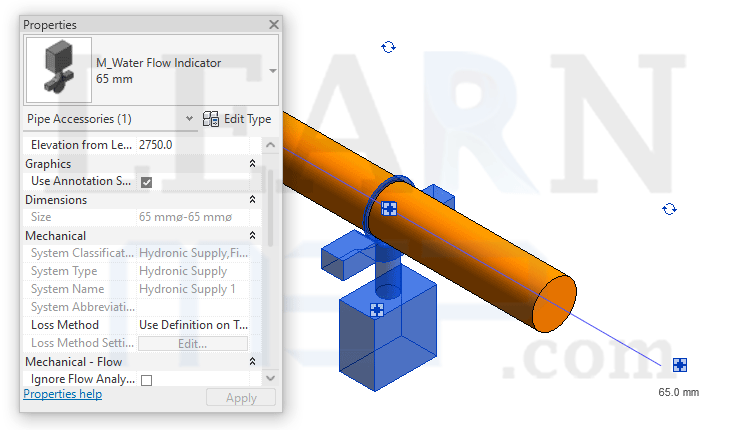

فمیلی‌ای که در رویت برای فلو ایندیکیتور وجود دارد از این نوع است و وقتی جانمایی می‌شود در جهت صحیح قرار می‌گیرد.
البته با فلش‌های Rotate هم قابلیت چرخش دارد.

فمیلی فلو ایندیکیتور
