بویلر چیست؟

برای اینکه با انواع فمیلی بویلر در رویت آشنا شویم، ابتدا باید اجزاء بویلر را شناخته و بدانیم که بویلرها بر چه اساسی دسته‌بندی می‌شوند.

بویلر یا دیگ، دستگاهی است که عمل ایجاد گرمایش را انجام می‌دهد.
در بویلرها، انرژی حرارتی در بخش مشعل ایجاد شده و و این حرارت به آب ورودی به مشعل انتقال پیدا می‌کند.
در بویلر آب گرم (250 درجه فارنهایت و پایین‌تر)، یا آب داغ(250 تا 350 درجه فارنهایت) و یا بخار آب(350 تا 450 درجه فارنهایت) ایجاد شده و از حرارت آنها برای گرمایش استفاده می‌شود.
این گرمایش در دو قسمت کاربرد دارد:
1- تأمین گرمایش ساختمان
2- تأمین حرارت مورد نیاز برای آب گرم بهداشتی؛
(در این حالت بخشی  آب گرم ایجاد شده در بویلر، وارد مبدل حرارتی می‌شود،
آب سرد بهداشتی نیز از ورودی دیگری وارد مبدل حرارتی می‌شود،
آب گرم بویلر و آب سرد بهداشتی در مبدل با هم تبادل حرارتی انجام می‌دهند،
سپس آب گرم بویلر که حرارتش را از دست داده است دوباره وارد بویلر می‌شود و این سیکل ادامه دارد.)

بویلرها را می‌توان از نظر ساختار، کاربری و نوع مصرف انرژی دسته‌بندی کرد:

انواع بویلر از نظر ساختار

بویلرها را می‌توان از نظر ساختار در سه دسته جای داد:
1- چدنی (Cast Iron Boiler)
2- فولادی
3- چگالشی (Condensing Boiler)

دیگ‌ چدنی

بدنه دیگ‌(بویلر)های چدنی از پره‌هایی از جنس چدن ساخته شده،
که این پره‌ها در محل نصب دیگ در کنار یگدیگر مونتاژ می‌شوند و در بین آنها نیز به جهت آب‌بندی، نوار نسوز قرار می‌گیرد.

دیگ‌ فولادی

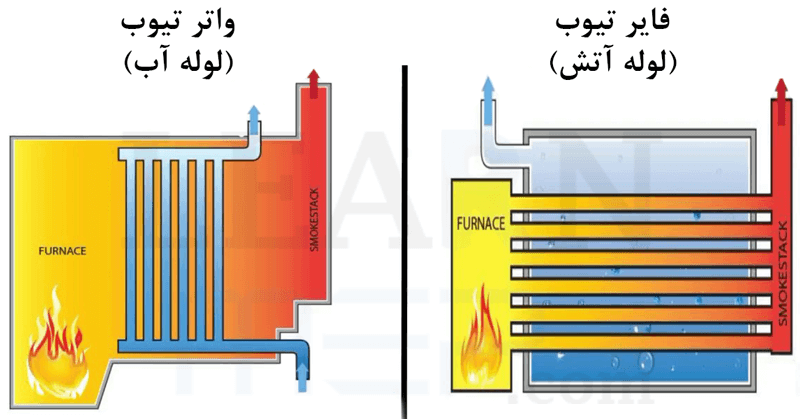

دیگ‌های فولادی به دو دسته تقسیم می‌شوند:
1- فایر تیوب (لوله آتش یا اسکات) (Fire Tube)، که داخل تیوب‌ها آتش هست؛
2- واتر تیوب (لوله آب) (Water Tube)، که داخل تیوب‌ها آب جریان دارد، این نوع دیگ‌ها کاربردهای صنعتی دارند و به عنوان مثال در نیروگاه‌ها مورد استفاده قرار می‌گیرند؛

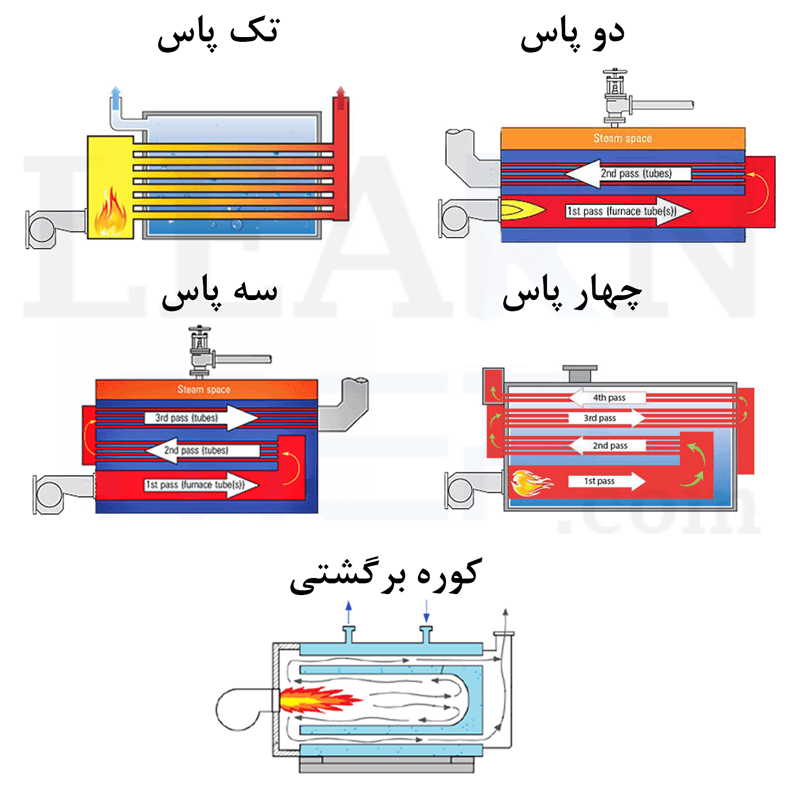

دیگ‌های فایرتیوب بر اساس مسیری که آتش طی می‌کند به چند دسته تقسیم می‌شوند،
که هدف از ایجاد این مسیرهای مختلف برای آتش رسیدن به بالاترین بازدهی ممکن است:
1- تک پاس
2- دو پاس
3- سه پاس
4- چهار پاس
5- کوره برگشتی

دیگ‌ چگالشی

در دیگ چگالشی، برای بالا بردن هر چه بیشتر راندمان دیگ، از انرژی و حرارت گاز خروجی از دودکش استفاده می‌شود،
به این صورت که آب ورودی به دیگ را با استفاده از حرارت گاز خروجی پیش‌گرم می‌شود.

انواع بویلر از نظر کاربری

بویلرها از نظر کاربری در سه دسته زیر قرار می‌گیرند:
1- دما پایین (آب گرم) (LTW): 250 درجه فارنهایت و پایین‌تر و ماکزیمم فشار 160 psig
در اکثر موارد، تجهیزاتی که در ساختمان‌ها استفاده می‌شود، مناسب حالت دما پایین هستند.
2- دما متوسط(آب داغ) (MTW): بین 250 تا 350 درجه فارنهایت و پایین‌تر و ماکزیمم فشار 160 psig
1- دما بالا(سیستم بخار) (HTW): بین 350 تا 450 درجه فارنهایت و پایین‌تر و ماکزیمم فشار 300 psig

انواع بویلر از نظر مصرف انرژی

بویلرها بر اساس نوع انرژی مصرفی نیز دسته‌بدی می‌شوند،
انرژی مصرفی بویلرها می‌تواند گاز، گازوئیل، مازوت، الکتریسیته باشد و یا مشعل دوگانه سوز داشته باشند.

انواع فمیلی بویلر در رویت

همانطور که می‌دانیم هنگامی که رویت را نصب می‌کنیم، مجموعه‌ای از فمیلی‌ها در درایو C قرار داده می‌شود که می‌توانیم در مدلسازی از آنها استفاده کنیم.
انواع فمیلی‌ بویلر در رویت از مسیر زیر قابل دسترسی هستند:

Drive C:/ Program Data/ Autodesk/ RVT2022/ Libraries/ English/ Mechanical/ MEP/ Water-Side Component/ Boilers

با توجه به توضیحاتی که در ابتدای این مقاله ارائه شد، می‌توانیم فمیلی مناسب را از بین فمیلی‌های موجود بویلر در درایو C انتخاب کرده و در پروژه استفاده کنیم.

نکته دیگری که در انتخاب انواع فمیلی‌ بویلر در رویت مهم است ظرفیت آنهاست.

ظرفیت حرارتی بویلرها

برای سنجش ظرفیت بویلرها می‌توانیم از واحدهای بی‌تی‌یو بر ساعت (BTU/hr) و یا کیلووات (kW) استفاده کنیم.
این واحدها قابل تبدیل به یکدیگر هستند:

پس اگر ظرفیت بویلر در نقشه‌ها و یا جدول مشخصات بر حسب واحدهای دیگری بود، با استفاده از جدول فوق می‌توانیم این واحدها را به یکدیگر تبدیل کنیم.

برای یادگیری مدلسازی موتورخانه بر روی لینک زیر کلیک کنید:

آموزش مدلسازی موتورخانه
