قسمت دوم آموزش فمیلی پمپ سانتریفیوژ در نرم افزار Revit

قسمت دوم آموزش فمیلی پمپ سانتریفیوژ شامل مدلسازی الکتروموتور است.
الکتروموتور قسمت الکتریکی پمپ است.
توسط الکتروموتور انرژی الکتریکی به حرکت مکانیکی تبدیل می شود.

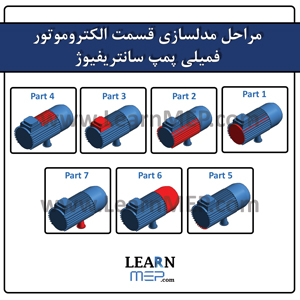

مدلسازی قسمت الکتروموتور پمپ در نرم افزار رویت در هفت گام انجام می‌شود:
گام اول: مدلسازی بدنه اصلی
این قسمت از الکتروموتور که شامل روتور و استاتور است با یک استوانه مدل می شود.
گام دوم: مدلسازی پره‌های جانبی
بدنه الکتروموتور به صورت پره دار ساخته می شود تا سطح تماس بیشتر و در نتیجه میزان تبادل حرارتی بیشتری با هوای محیط داشته باشد.
گام سوم: مدلسازی قسمت برق‌رسانی
جعبه ترمینال برق در الکتروموتور برای جانمایی و محافظت از صفحه ترمینال الکتروموتور از ضربه یا اتصالی های احتمالی است.
گام چهارم: مدلسازی پره‌های بالایی
گام پنجم: مدلسازی پره‌های پایینی
گام ششم: مدلسازی محفظه انتهایی
الکتروموتورها در انتهای بدنه خود پروانه ای دارند که وظیفه خنک کردن موتور را بر عهده دارد.
این پروانه داخل یک محفظه قرار دارد.
در واقع این پروانه به صورت مداوم هوا را از خارج به داخل و جلوی موتور هدایت میکند.
بدین جهت درجه حرارت در الکتروموتورها از اهمیت بالایی برخوردار است.
گام هفتم: مدلسازی پایه
الکتروموتور بر روی این پایه سوار می شود و بر روی زمین قرار می گیرد.

قسمت دوم آموزش فمیلی پمپ

مدلسازی الکتروموتور طبق مراحل فوق و گام‌به‌گام در این پست آموزش داده می‌شود.
در این مدلسازی با دستورهای ذیل آشنا خواهید شد و از آن ها برای مدلسازی استفاده خواهید کرد:
دستور Set
دستور Extrusion
دستور Revolve
دستور Copy
دستور Split Elements
دستور Mirror-Pick Axis
دستور Copy
دستور Trim-Extend
دستور Aligned Dimension

برای مشاهده فیلم “قسمت دوم آموزش فمیلی پمپ” در یوتیوب بر روی لینک زیر کلیک کنید.

برای مشاهده سایر قسمت های آموزش فمیلی پمپ سانتریفیوژ بر روی لینک‌های زیر کلیک کنید:

قسمت اول آموزش فمیلی پمپ سانتریفیوژ

قسمت سوم آموزش فمیلی پمپ سانتریفیوژ

قسمت چهارم آموزش فمیلی پمپ سانتریفیوژ

قسمت پنجم آموزش فمیلی پمپ سانتریفیوژ
