قسمت اول آموزش فمیلی پمپ سانتریفیوژ در نرم افزار Revit

در این مطلب قسمت اول آموزش فمیلی پمپ ارائه می شود.
برای مدلسازی هر فمیلی در رویت لازم است که ابتدا شناخت و اطلاعات کافی در مورد آن المان و اجزائش داشته باشیم.
حال چه اطلاعات فنی و ظاهری و چه اطلاعات ابعادی.

این شناخت باعث می شود تا بتوانیم به بهترین شکل و بر اساس LOD یا همان سطح جزئیات مورد نظر آن المان را ساده سازی کرده و بتوانیم به راحتی مدلسازی کنیم.
در این مطلب نحوه جمع آوری اطلاعات فنی و ابعادی پمپ آموزش داده می شود.
سازوکار پمپ سانتریفیوژ یا گریز از مرکز بر اساس نیروی گریز از مرکز است.
بدین صورت که مایع به مرکز پمپ و پای پره‌های پروانه وارد می‌شود.
پروانه توسط الکتروموتور با سرعت بالا دوران می‌کند.
مایع قرارگرفته در بین پره‌های پروانه همراه با آن به دوران در می‌آید.
لذا انرژی جنبشی آن افزایش می‌یابد و در اثر نیروی گریز از مرکز به طرف خارج پرتاب می‌شود و پوسته پمپ را پر از سیال می‌کند.
در نهایت انرژی جنبشی مایع به دلیل طراحی خاص مجرای خروجی پمپ به انرژی پتانسیل فشار تبدیل می‌گردد.

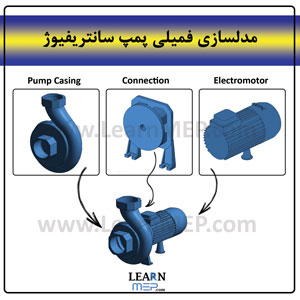

بر اساس اطلاعات بدست آمده پمپ را می توان به سه قسمت زیر تقسیم کرده تا هر قسمت را به صورت مجزا مدل کنیم:
1- قسمت الکتروموتور
2- محفظه اصلی پمپ
3- قسمت ارتباطی بین الکتروموتور و محفظه
این قسمت ها در شکل زیر مشخص شده اند:

فمیلی پمپ سانتریفیوژ

در واقع فمیلی پمپ به صورت تودرتو یا Nested مدل می‌شود. Nested Family به فمیلی گفته می شود که از مجموعه چند فمیلی دیگر ایجاد شده باشد تا قابلیت کنترل و انعطاف پذیری بیشتری داشته باشد.
