انواع هندسه در محیط فمیلی در نرم افزار Revit

برای مدلسازی فمیلی در محیط نرم افزار Revit لازم است انواع هندسه قابل ایجاد در این محیط را بشناسیم تا بتوانیم از هندسه مناسب برای ایجاد فمیلی مورد نظر استفاده کنیم.

هندسه‌های قابل ایجاد در محیط مدلسازی فمیلی در پنج دسته قرار میگیرند:
1-Extrusion
که از امتداد یک پروفیل دوبعدی در یک فاصله عمودی ایجاد می‌شود.
از این هندسه به عنوان مثال در مدلسازی فمیلی هواساز و یا چراغ مربعی سقفی استفاده می شود.
2-Blend
این هندسه مشابه Extrusion است با این تفاوت که دو سطح مقطع واقع در قسمت بالایی و پایینی فاصله عمودی، غیریکسان هستند.
از این هندسه به عنوان مثال در مدلسازی فمیلی دریچه هوا استفاده می شود.
3-Revolve
که از دوران یک پروفیل دوبعدی حول یک محور دوران ایجاد می‌شود.
از این هندسه به عنوان مثال در مدلسازی قسمت کانکشن فمیلی چراغ پارکینگی استفاده می شود.
4-Sweep
که از امتداد یک پروفیل دوبعدی در طول یک مسیر ایجاد می‌شود.
از این هندسه به عنوان مثال در مدلسازی فمیلی زانویی لوله استفاده می شود.
5-Swept Blend
که ترکیبی از دو هندسه Blend و Swept است، به این صورت که دو پروفیل غیریکسان در طول یک مسیر به یکدیگر می‌رسند.
از این هندسه به عنوان مثال در مدلسازی محفظه اصلی فمیلی پمپ سانتریفیوژ استفاده می شود.

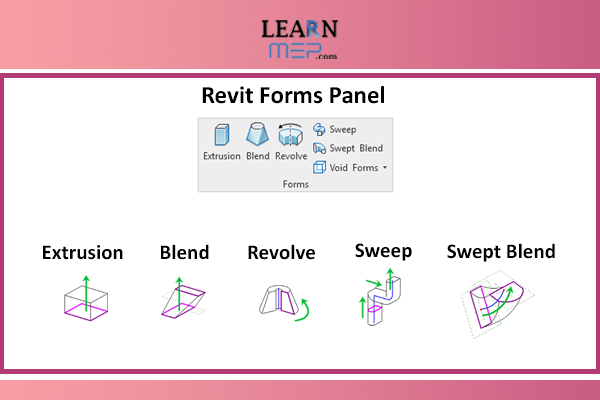

انواع هندسه در محیط فمیلی

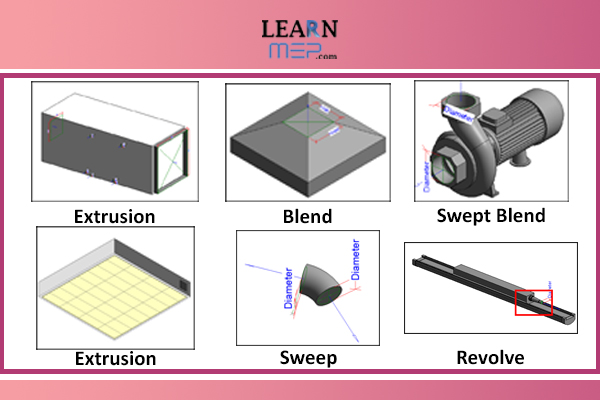

در شکل زیر مثال هایی که با انواع هندسه در محیط فمیلی قابل مدلسازی هستند نشان داده می شود.

مثال انواع هندسه در محیط فمیلی

در این ویدئو انواع هندسه در محیط مدلسازی فمیلی توضیح داده می شود و نحوه استفاده از این هندسه ها نیز بیان می گردد.
