انواع سیم و مشخصات آنها در رویت
ترسیم سیم در نرم‌افزار رویت با استفاده از دستور Wire و به صورت دوبعدی انجام می‌شود.
برای آنکه بتوانیم به درستی از دستور Wire استفاده کنیم باید انواع سیم و مشخصات آنها در رویت را بشناسیم.
برای ترسیم سیم ابتدا تمپلیت مناسب برای ترسیم آیتم‌های الکتریکال یعنی Electrical_Default-Metric را باز کنید.

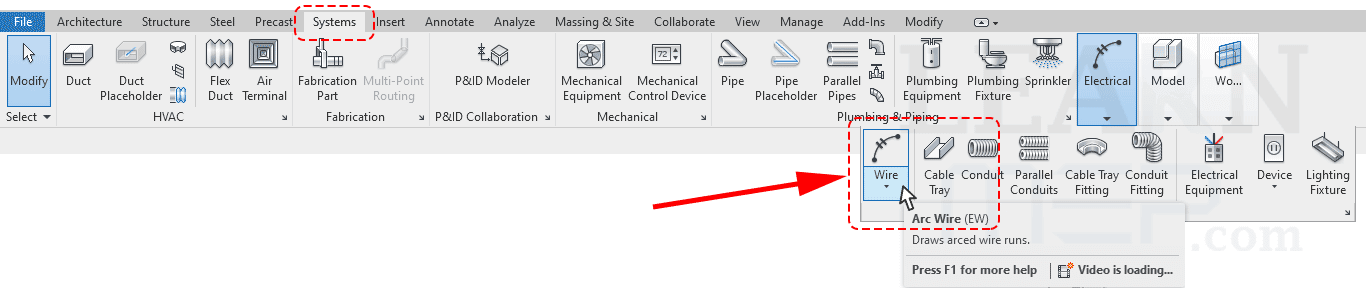

برای اجرای این دستور از سربرگ Systems بر روی دستور Wire کلیک کنید:
اجرای دستور ترسیم سیم
اگر بر روی فلش پایین دستور Wire کلیک کنید سه حالتی که برای ترسیم وجود دارد نشان داده می‌شود:
– Arc Wire برای ترسیم سیم به شکل یک کمان
– Spline Wire برای ترسیم سیم به شکل منحنی
– Chamfered Wire برای ترسیم سیم با گوشه پخ‌زده
انواع حالات ترسیم سیم

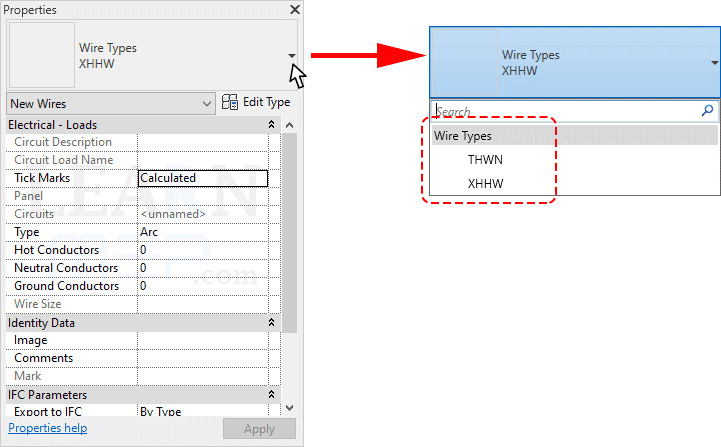

بعد از انتخاب یکی از انواع حالات ترسیم برای سیم با توجه به نقشه، از پنجره Properties می‌توان نوع سیم را انتخاب کرد:
انواع سیم در رویت
مشخصات سیم‌های THWN و XHHW
THWN و XHHW دو نوع رایج سیم ساختمان هستند و درک تفاوت بین این دو برای انتخاب بهترین سیم بسیار مهم است.

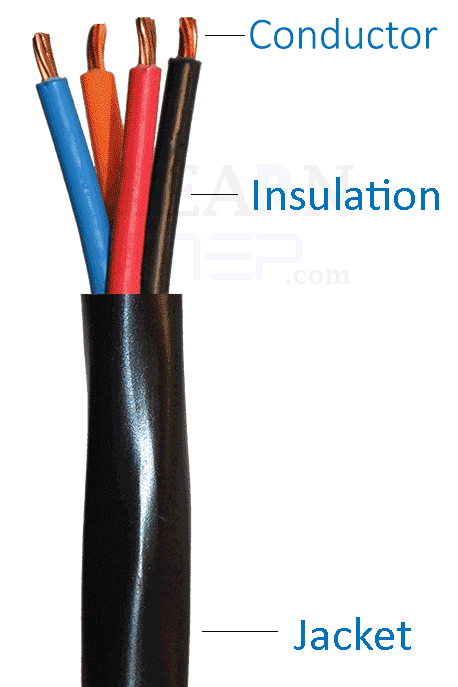

برای درک تفاوت این دو نوع سیم ابتدا در شکل زیر با قسمت‌های مختلف یک سیم آشنا شوید:
– Conductor رشته‌های هادی سیم
– Insulation روکش رشته‌های سیم
– Jacket روکش کلی سیم
قسمت‌های مختلف سیم
در جدول زیر تفاوت کلی این دو نوع سیم را می‌توان دید:
| XHHW | THWN | Wire Type |
| Cross-linked Polyethylene (XLPE) | Polyvinylchloride (PVC) | Jacket |
| Thermoset | Thermoplastic | Insulation |
| -40° C | -10° C | Min. Installation Temp |
| 130° C | 105° C | Emergency Overload Temp |
| 250° C | 150° C | Max. Short Circuit Temp |
سیم THHN / THWN / THWN-2
| THWN-2 | THWN | THHN |
| T = Thermoplastic H = Heat and W = Water Resistance N = Nylon Coated Temp Rating: 90° C in both dry and wet locations |
T = Thermoplastic H = Heat and W = Water Resistance N = Nylon Coated Temp Rating: 90° C in dry locations and 75° C in wet locations |
T = Thermoplastic |
محبوب‌ترین نوع سیم ساختمانی که در ساخت و ساز استفاده می‌شود، سیم نایلونی مقاوم در برابر حرارت بالا (THHN) است.
سیم THHN همچنین معمولاً در ماشین ابزار، مدارهای کنترل و برخی از لوازم خانگی استفاده می‌شود.
سیم THHN دارای ویژگی‌های زیر است:
– Conductor یا هادی: رشته‌ای یا توپر
– جنس هادی: مس یا آلومینیوم
– جنس روکش: روکش رشته‌های سیم پلی‌وینیل‌کلراید (PVC) با روکش کل سیم نایلونی
جدا از حفاظت مکانیکی، یک روکش نایلونی از سیم در برابر سایش درون کاندوئیت محافظت می‌کند.
علاوه بر این، روکش سیم را در برابر هیدروکربن‌هایی مانند روغن، بنزین و گریس محافظت می‌کند.
روکش نایلونی سخت همچنین سیم را از سوراخ شدن یا برش تصادفی محافظت می‌کند.
سیم XHHW / XHHW-2
| XHHW-2 | XHHW |
| X = Cross-Linked Polyethylene (XLPE) HH = High Heat-Resistance W = Water Resistance Temp Rating: 90° C in both dry and wet locations |
X = Cross-Linked Polyethylene (XLPE) HH = High Heat-Resistance W = Water Resistance Temp Rating: 90° C in dry locations and 75° C in wet locations |
کاربرد اصلی سیم XHHW برای ساختمان‌های مسکونی، تجاری و صنعتی است، اما برای فیدر و سیم‌کشی مدار نیز استفاده می‌شود.
سیم XHHW دارای ویژگی‌های زیر است:
– Conductor یا هادی: رشته‌ای یا توپر
– جنس هادی: مس یا آلومینیوم
مقایسه سیم THHN و XHHW
از نظر روکش:
علاوه بر مشخصات ذکر شده در بالا، تفاوت اصلی بین THHN و XHHW در روکش سیم است.
روکش سیم THHN نازک تر است،
این بدان معنی است که در حالی که THHN می‌تواند از نظر جانمایی کاربرد بیشتر داشته باشد،
اما روکش آن به اندازه XHHW محافظت نمی‌کند.
همچنین، روکش سیم XHHW در برابر مواد شیمیایی، ازن و ساییدگی مقاوم‌تر است،
در حالی که پوشش نازک‌تر THHN، در شرایط شدید، می‌تواند منجر به نشت جریان شود،
و می‌تواند در اثر قرار گرفتن در معرض مواد شیمیایی یا محیطی شکسته شود و در هنگام سوختن دود سمی منتشر کند.
از نظر انعطاف‌پذیری:
با کمال تعجب، با وجود اینکه XHHW دارای روکش ضخیم‌تر و محافظ‌تر است، از سیم THHN نیز انعطاف‌پذیرتر است.
این موضوع به دلیل روکش XLPE سیم XHHW است که به آن اجازه می‌دهد راحت‌تر از روکش PVC سیم THHN خم شود،
و کار با XHHW را در طول فرآیند نصب بسیار آسان‌تر می‌کند.
تعریف سیم با روکش جدید
علاوه بر دو نوع سیمی که به صورت پیش‌فرض در تمپلیت الکتریکال تعریف شده است، می‌توان سیم با روکش دیگری نیز تعریف کرد.
برای این کار باید پنجره Electrical Settings را باز کنید.
برای باز کردن این پنجره سه روش وجود دارد:

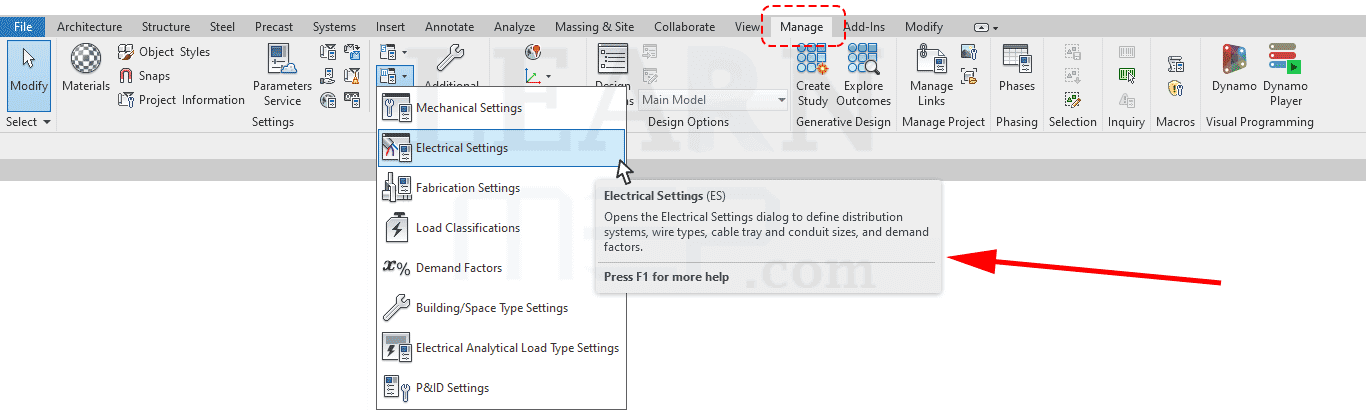

1- از سربرگ Manage و قسمت MEP Settings بر روی Electrical Settings کلیک کنید:
پنجره Electrical Settings
2- از کلیدهای میانبر E و S استفاده کنید.

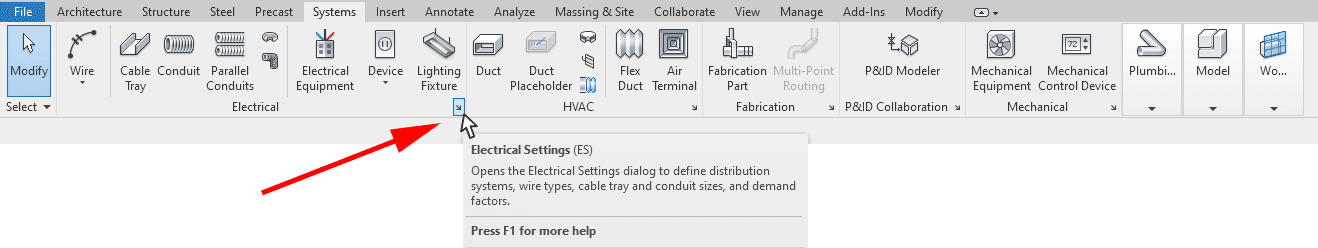

3- از سربرگ Systems بر روی فلش پایین پنل Electrical کلیک کنید:
پنل الکتریکال

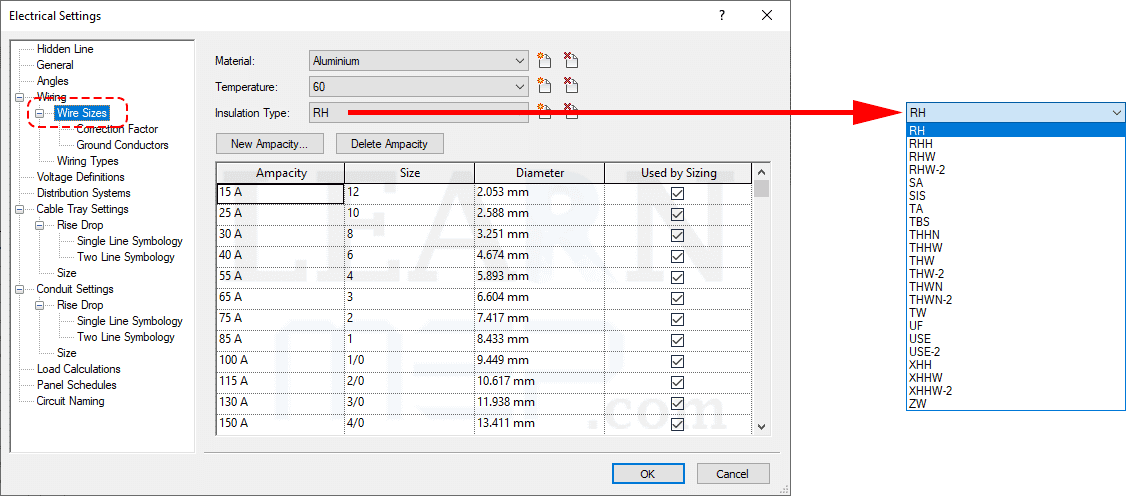

در پنجره باز شده از سمت چپ Wire Sizes را انتخاب کنید،
حالا در سمت راست این پنجره می‌توانید انواع روکش را در قسمت Insulaion Type ببینید و یا روکش جدیدی را تعریف کنید:
تنظیمات روکش سیم
انواع روکش سیم
در جدول زیر توضیحات مربوط به روکش‌هایی که در قسمت Insulation Type وجود دارد آورده شده است:
| Thermoset, 167°F. Dry and Damp only, Flame Retardant, and Moisture Resistant. | RH |
| Thermoset, 194°F. Dry and Damp only, Flame Retardant, and Moisture Resistant. | RHH |
| Flame, Ozone and Moisture Resistant, 167°F. For dry and wet locations over 2,000 volts. | RHW |
| 194°F. Continuous Temperature Thermoset. For Dry and Damp locations. | RHW-2 |
| Silicone Rubber or Silicone Asbestos, 194°F. For dry and Damp Areas. Silicone Rubber insulation with Glass or other Braided covering. (392°F. Special Applications) | SA |
| Switchboard wire 194°F. Thermoplastic Flame Resistant for Switchboards. Synthetic Heat resistant Rubber. Dry only. | SIS |
| Thermoplastic and Asbestos, 194°F., Switchboard use only. | TA |
| Thermoplastic with Fibrous outer braid, 194°F. Fire Retardant (Switch Boards). | TBS |
| Thermoplastic 194°F. Insulation with outer nylon (or equivalent) jacket Heat Resistant, Flame Retardant with nylon or equivalent jacket. Dry and Damp Locations. | THHN |
| Thermoplastic 167°F. Wet Locations. Flame Retardant, Heat Resistant. (194°F. Dry Locations.) | THHW |
| TW-Wire 167°F. With heavier heat resistant insulation. Dry and Wet Locations, Flame Retardant. (194°F. Special Applications within electric discharge lighting equipment, 1,000w. open circuits or less.) | THW |
| THW-2 | |
| Thermoplastic insulation, 167°F. with outer nylon (or equivalent) jacket; Flame Retardant, Heat and Water Resistant. | THWN |
| THWN-2 | |
| T-Wire with water-resistant insulation. Should not be buried directly in ground. 140° Flame Retardant, Heat and Moisture resistant thermoplastic. | TW |
| Underground Feeder and Branch Circuit Cable, 140°F. a water proof version of NMC, rated for burial in the ground. | UF |
| Underground Service Entrance Cable not fire resistant but high temp. Wire 167°F. Replaces Lead shielded cable. Heavily rubber coated, with outer covering extra water resistant, can also be type “T” with thermoplastic protection. | USE |
| USE-2 | |
| Thermoset, 194°F. Dry and damp locations. Flame Retardant. | XHH |
| Moisture Resistant Thermoset, 194°F. For dry and Damp locations and 167°F. For wet locations. Flame Retardant, and moisture resistant. | XHHW |
| XHHW-2 | |
| Modified Ethylene Tetrafluoroethylene Wet Locations, 167°F; (194°F. Dry and Damp; 302°F. Dry, special Applications). | ZW |

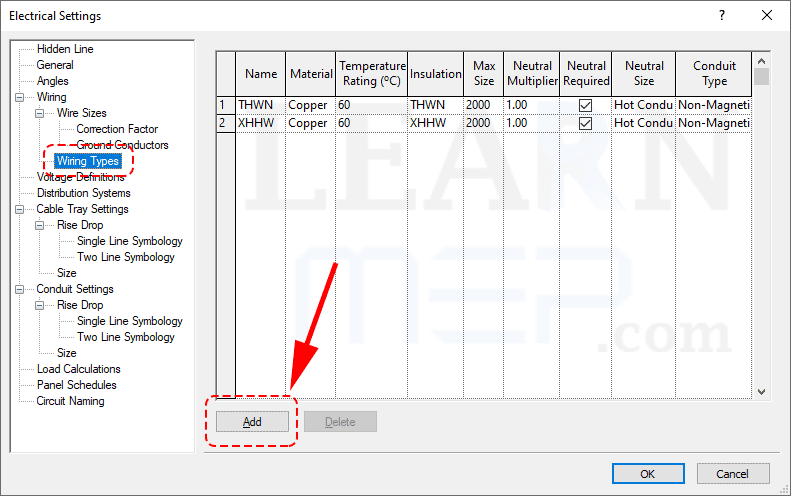

حالا برای تعریف نوع سیم جدید در پنجره Electrical Settings بر روی دکمه Add کلیک کنید،
سپس در سطر ایجاد شده تنظیمات مورد نظر را بر اساس نوع سیم انجام دهید:
اضافه کردن نوع سیم جدید
