اتصال لوله فاضلاب به کفشور در رویت

برای ترسیم لوله فاضلاب در نرم‌افزار رویت روش‌های مختلفی وجود دارد.
به طوری که می‌شود گفت به تعداد افراد راه برای ترسیم لوله وجود دارد!
در این مقاله یک روش برای اتصال لوله فاضلاب با زاویه 45 درجه به کفشور در نرم‌افزار رویت توضیح داده می‌شود.

برای مشاهده ویدئوی آموزش “اتصال لوله فاضلاب به کفشور در رویت” در یوتیوب بر روی لینک زیر کلیک کنید:

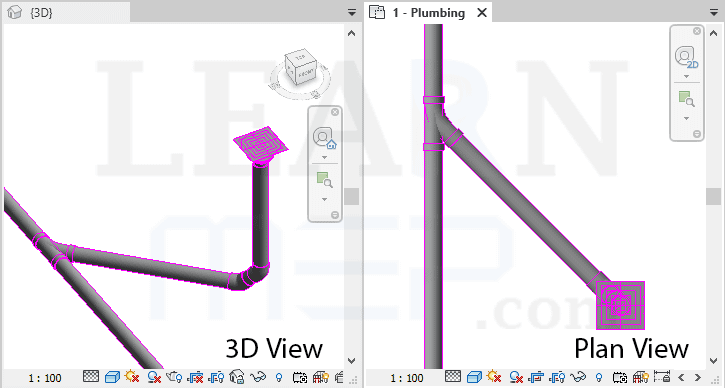

در این مثال مطابق شکل زیر می‌خواهیم از روی خط اصلی یک انشعاب با زاویه 45 درجه ترسیم کرده و به کفشور اتصال دهیم:

برای ترسیم این انشعاب باید بدانیم که دقیقا بر روی کدام نقطه از خط اصلی کلیک کنیم تا در انتها به کفشور متصل شود.
برای این کار لازم است از یک خط راهنما استفاده کنیم که از مرکز کفشور و با زاویه 45 درجه ترسیم می‌شود.
برای انتخاب ابزار خط راهنما، از سربرگ Systems یا Architecture یا Structure، و از پنل Work Plane دستور Reference Plane را انتخاب کنید.
(پنل Work Plane به علت پرکاربرد بودن ابزارهایش در هر سه سربرگ وجود دارد)

نکته: کلیدهای میانبر برای ترسیم صفحه راهنما RP هستند.

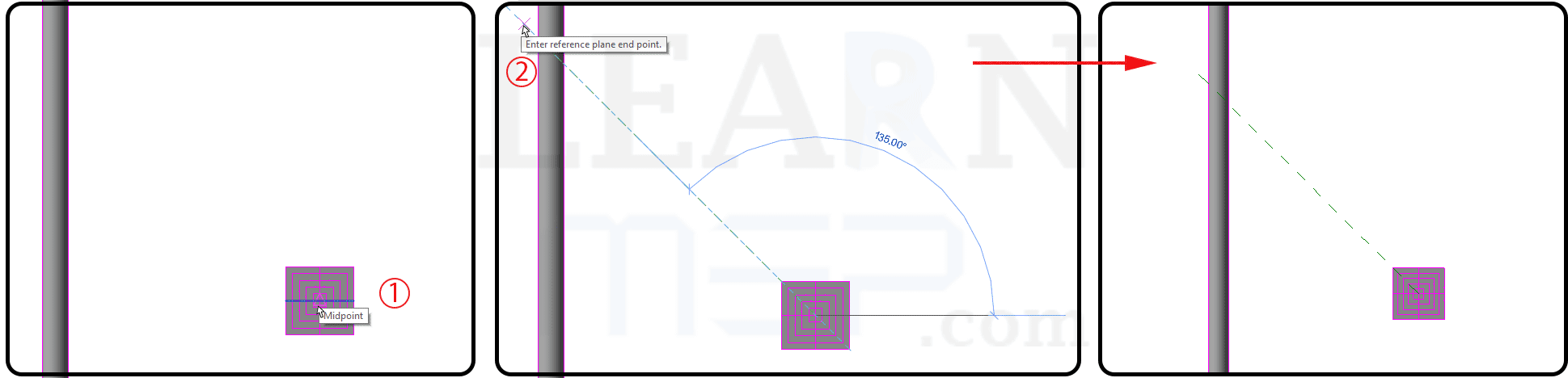

حال ابتدا در مرکز کفشور کلیک می‌کنیم تا به عنوان نقطه ابتدایی Reference Plane در نظر گرفته شود.
سپس مطابق شکل، نشانگر ماوس را در زاویه 45 و بعد از خط اصلی قرار داده و برای بار دوم کلیک می‌کنیم تا خط راهنمای مورد نظر ماترسیم شود.
محل تقاطع خط راهنما و خط اصلی لوله فاصلاب، نقطه‌ایست که باید برای ترسیم انشعاب در آنجا کلیک کرد.

ترسیم لوله

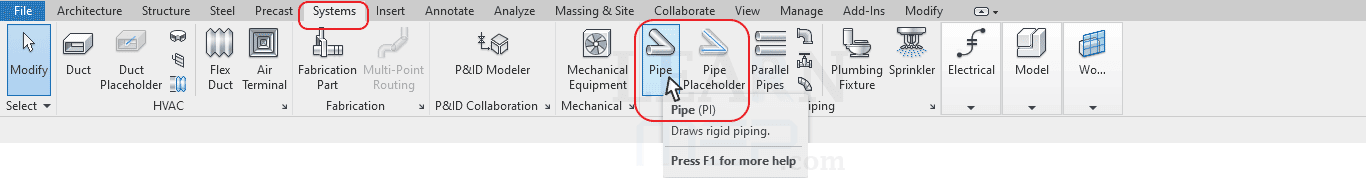

برای ترسیم لوله فاضلاب، از سربرگ Systems بر روی دستور Pipe کلیک می‌کنیم.

نکته: کلیدهای میانبر برای ترسیم لوله PI هستند.

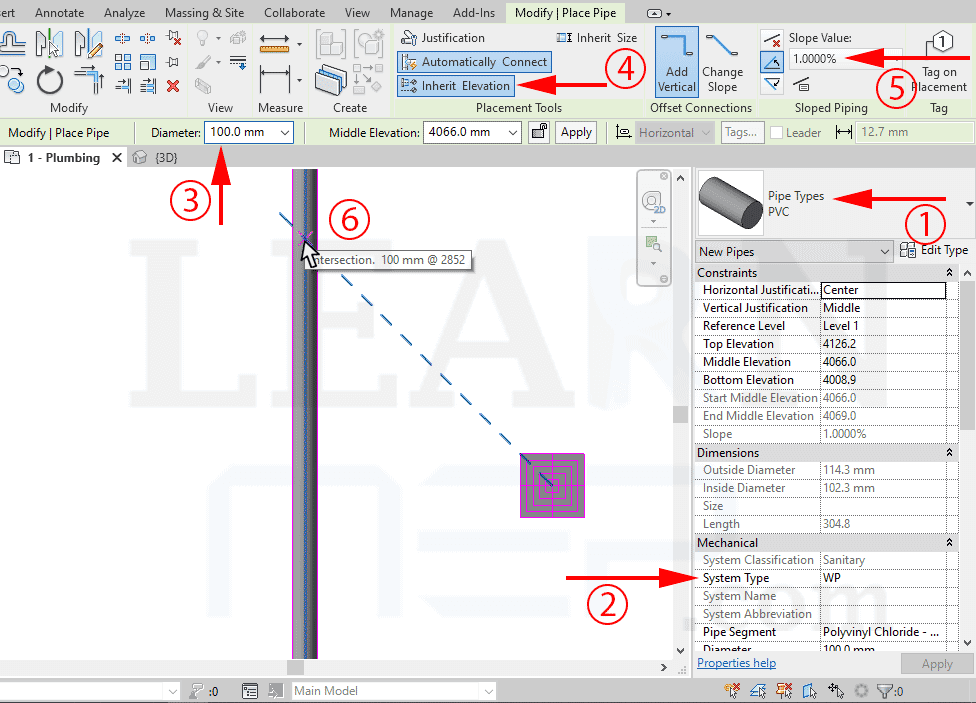

برای ترسیم لوله تنظیمات را باید مطابق مراحل زیر و با دقت انجام دهیم:
1- انتخاب تیپ لوله با اتصالات مناسب از پنجره Properties (که در این مثال PVC است)
2- انتخاب System Type مناسب از پنجره Properties (که در این مثال برای ترسیم لوله فاضلاب WP بوده و اختصار کلمات Waste Pipe است)
3- انتخاب سایز مناسب لوله با توجه به طرح و نقشه از Options Bar
4- انتخاب گزینه Inherit Elevation از ریبون (با انتخاب این گزینه ارتفاع انشعاب مورد نظر دقیقا با ارتفاع نقطه‌ای از خط اصلی که بر روی آن کلیک می‌کنیم یکسان در نظر گرفته می‌شود.)
5- انتخاب شیب با جهت و مقدار مناسب (که در این مثال شیب به سمت بالای یک درصد است چون از سمت لوله به کفشور ترسیم را انجام می‌دهیم.)
6- کلیک کردن در محل تقاطع خط راهنما و خط لوله اصلی فاضلاب

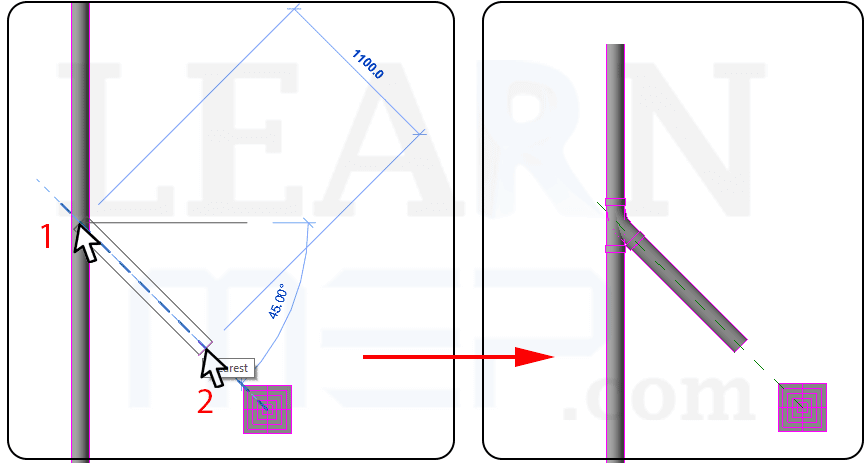

در همان راستای خط راهنما برای دومین بار کلیک می‌کنیم تا انشعاب مورد نظر رسم شود:

اتصال لوله فاضلاب به کفشور

برای اتصال لوله انشعاب به کفشور از آنجا که باید از اتصالات 45 درجه استفاده کنیم، نیاز داریم که ادامه ترسیم را در برش انجام دهیم.

برای این کار از Quick Access Toolbar بر روی دستور Section کلیک می‌کنیم:

مطابق شکل زیر یک Section با زاویه 45 درجه در صفحه ترسیم قرار می‌دهیم:

برای ورود به فضای Section بر روی خط برش کلیک راست کرده و گزینه Go To View را انتخاب می‌کنیم:

در برش تنظیمات دیداری لازم را انجام داده و روی لوله کلیک می‌کنیم تا انتخاب شود.

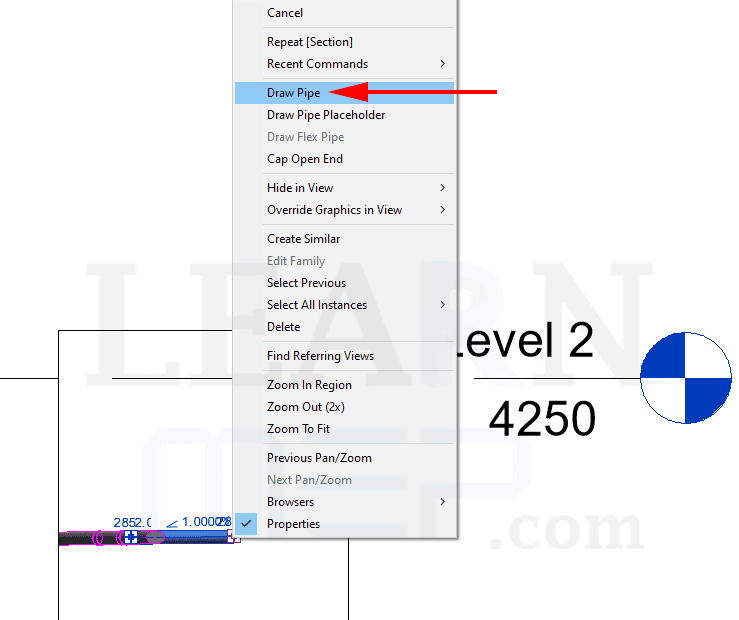

سپس در انتهای آزاد لوله کلیک راست کرده و گزینه Draw Pipe را انتخاب می‌کنیم:

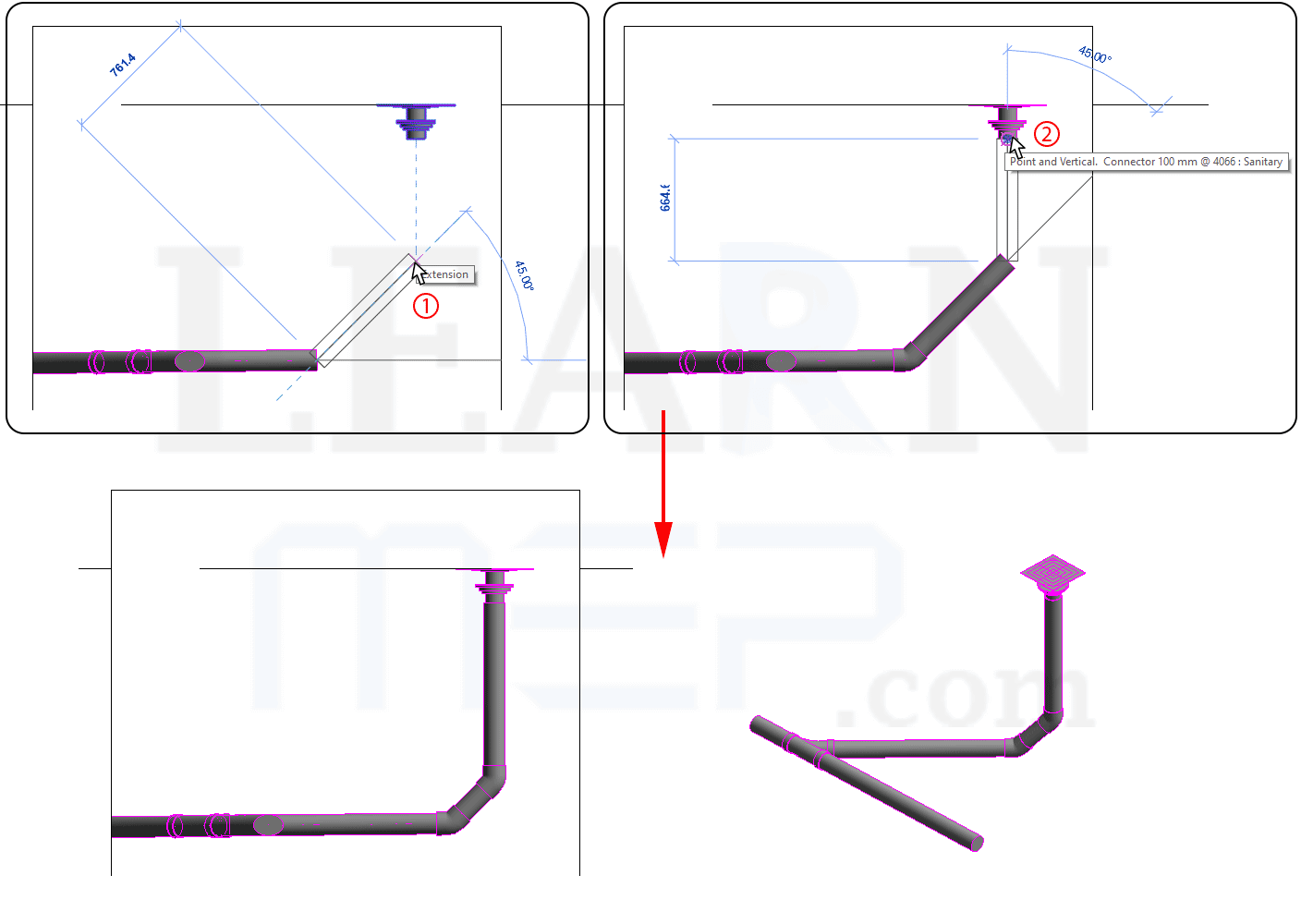

مطابق شکل زیر با زاویه 45 درجه تا امتداد راستای کفشور کلیک کرده تا قسمت مورب لوله ترسیم شود.
و سپس بر روی نقطه اتصال با کفشور کلیک می‌کنیم تا ترسیم تکمیل شود:

در صورتی که فاصله بین زانویی‌ها زیاد بود، در همان نمای سکشن، می‌توانیم یکی از زانویی‌ها را انتخاب کرده و با استفاده از کلیدهای جهت‌نمای کیبرد آن را جابجا کنیم تا به زانویی دیگر نزدیک شده و فاصله دو زانویی مقدار استانداردی شود.
