LOD تاسیسات

LOD حروف اول کلمات Level Of Development و به معنی سطح جزئیات است. و LOD تاسیسات بدین معنیست که چه مقداری از جزئیات در مدل رویت تاسیسات مورد نیاز است.
قطعاً هرچه میزان جزئیات بیشتری در مدلسازی مد نظر باشد به همان میزان سایز فایل، زمان مورد نیاز مدلسازی و هزینه نیز بیشتر خواهد شد.

میزان این سطح جزئیات با عددی که بعد از LOD آورده می‌شود، مشخص می‌شود.

LOD تاسیسات رنج اعداد بین 100 تا 500 را شامل می‌شود.

در مدلسازی تاسیسات معمولا LOD350 مدنظر است، چون در این LOD تمام المان‌های تاسیسات با المان‌های دیگر پروژه مثلاً سازه و معماری کاملا هماهنگ هستند، تداخل‌ها شناسایی شده، و ساپورت‌ها و اتصالات هم شامل می‌شود.

اگر اطلاعات بیشتری درمورد LOD تاسیسات نیاز دارید و می‌خواهید بدانید در پروژه‌ها و قرادادهای کاری از چه LOD ای باید استفاده کنید ادامه‌ این مقاله را مطالعه کنید.

LOD تاسیسات

LOD حروف اول کلمات Level of Development است که به آن سطح جزئیات هم گفته می‌شود و با یک عدد که بعد از LOD آورده می‌شود، مشخص می‌شود.

هر چه عدد LOD بالاتر رود میزان اطلاعاتی که وارد فایل مدلسازی شده نیز بیشتر می‌شود.
و البته با بالا رفتن میزان جزئیات، فایل نیز قابل اعتمادتر است.
فقط به یاد داشته باشید که LOD فقط شامل اطلاعات گرافیکی نمی‌شود و اطلاعات غیرگرافیکی هم شامل می‌شود.
در حوزه کار تاسیسات LOD رنج اعداد بین 100 تا 500 را شامل می‌شود.

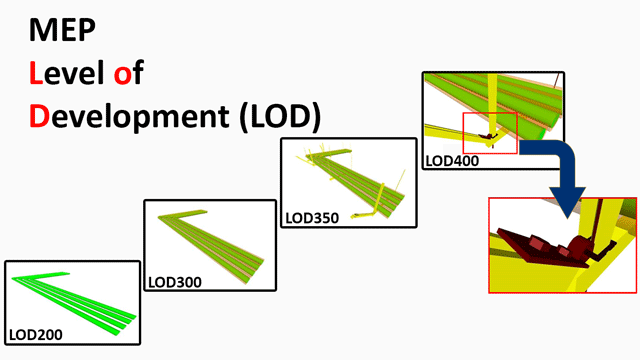

تفاوت LOD های تاسیسات

• LOD100

LOD100 که به آن Conceptual Design یا طراحی مفهومی گفته می‌شود.

در این LOD یک طرح کلی از پروژه داریم، المان‌ها به صورت هندسی ارائه نمی‌شوند و مثلا فقط یه سیمبول از آنها ارائه می‌شود.

پس محل دقیق، اندازه و شکل المان‌ها را نداریم و کاملاً مشخص است که این سطح از جزئیات کم استفاده‌ترین است و فقط یک دید کلی به ما می‌دهد.

• LOD200

LOD200 که به آن Design Development گفته می‌شود.

در این LOD مسیر، سایز و شکل المان‌ها به صورت تقریبی نشان داده می‌شود، مثلاً مسیر یه لوله یا کانال با Placeholder مشخص شده اما طول دقیق لوله یا کانال قابل استنباط نیست.

• LOD300

LOD300 که به آن Documentation گفته می‌شود.

این LOD شامل اطلاعات موقعیت، اندازه، شکل و جهت‌گیری دقیق المان هاست و همه این اطلاعات به صورت مستقیم از مدل قابل برداشت است.
مثلاً با ابزار dimension می‌توان فواصل را اندازه‌گذاری کرد ولی لزوماً خط اندازه‌ای که فواصل را مشخص کند در مدل قرار داده نشده است.

• LOD350

LOD350 که به آن Model Coordination گفته می‌شود.

در مدلسازی معمولاً این سطح از جزئیات مدنظر است، حالا چرا؟؟
چون در این LOD تمام المان‌های تاسیسات با المان‌های دیگر پروژه مثلاً سازه و معماری کاملاً هماهنگ هستند، تداخل‌ها شناسایی شده، و ساپورت‌ها و اتصالات هم شامل می‌شود.

مثلاً ساپورت کانال‌ها مدل شده و اگر کانالی در مسیرش از دیوار عبور کند، بازشو یا opening هم در دیوار مشخص شده است.

• LOD400

LOD400 که به آن Ready for Construction گفته می‌شود.

این LOD شامل اطلاعات لازم برای سیستم‌های خاص، حالا چه اطلاعات گرافیکی و چه اطلاعات غیرگرافیکی، می‌شود مثلاً fabrication، مونتاژ و پروسه نصب.

به طور کلی مدلی با LOD400 آماده برای ساخت است.

• LOD500

LOD500 که به آن field verified گفته می‌شود.

در این LOD، موقعیت، اندازه‌ها و جهت‌گیری المان‌ها بر اساس سازه واقعیِ ساخته شده هست.

مدل as built هم در این دسته جا می‌گیرد.

LOD500 به این معنی نیست که مثلاً اطلاعات یا جزئیات بیشتری وارد مدل شده است، ممکن است مدل کاملاً شبیه مدل LOD400 باشد، فقط چون با سازه واقعی تطبیق داده شده بیشتر قابل اعتماد است.

کدام LOD در مدلسازی تاسیسات استفاده شود؟

حال که با LOD های مختلف آشنا شدیم این سوال پیش می‌آید که آیا واقعا ورود همه این اطلاعات به مدل لازم است؟
و اینکه وقتی این اطلاعات وارد مدل شوند قطعاً حجم و سایز فایل هم بالاتر رفته و به همان نسبت سرعت استفاده از فایل هم پایین می‌آید.

پس راه‌حل چیست؟

ما می‌توانیم سطح جزئیات را به دو قسمت Level of Detail و Level of Information تقسیم کنیم.

Level of Detail شامل اطلاعات گرافیکی می‌شود.
مثلاً یه المان می‌تواند در کمترین سطح جزئیاتش به صورت یک مکعب یا استوانه نشان داده شود.
و یا در بالاترین سطح جزئیاتش شامل تکسچر، برند ساخت و یا جزئیات ظاهری دیگر شود.

Level of Information هم شامل اطلاعات ساخت، دیتاشیت و یا اطلاعات مربوط به تعمیر و نگهداری می‌شود.

برای درک بهتر این موضوع فرض کنید که یک پروژه LOD500 را برای تعمیر و نگهداری نیاز دارد.

در این پروژه Level of Detail ما باید در پایین‌ترین سطح جزئیات باشد و فقط Level of Information ما 500 باشد تا به خاطر سطح جزئیات بالا سرعت کار با فایل پایین نیاید.

پس به طور کلی می‌توان گفت که LOD دید خوبی به ما می‌دهد و مسیر مدلسازی را برایمان مشخص می‌کند.

در پروژه‌ها بهتر است از کدام LOD استفاده کنیم؟

وقتی LOD بالاتر می‌رود ما زمان و انرژی بیشتری نیز برای مدلسازی صرف می‌کنیم و انتظار داریم در ازای آن مبلغ بیشتری را برای انجام پروژه دریافت کنیم.
اما از طرف دیگر کارفرما معمولاً بودجه خاص و محدودی را به مدلسازی اختصاص می‌دهد.

پس بهترین راه این است که با توجه به نوع پروژه مدرکی تدوین شود و در آن مقدار Level of Detail و Level of Information مشخص شود

به عنوان مثال می‌توان مسیر کانال به صورت کامل مدلسازی شود و فضای لازم برای ساپورت‌ها در نظر گرفته شود.
ولی لزوماً ساپورت‌ها با تمام جزئیاتشان مدل نشوند.
