پسوند فایل‌ها در نویسورک

نویسورک نرم‌افزاری است که بسیاری از نرم‌افزارهای دیگر و بیش از 70 پسوند را ساپورت می‌کند.
به این معنی که می‌توان فایل‌هایی با پسوندهای مختلف را به طور مستقیم در نرم‌افزار نویسورک باز کرد،
که شامل نرم‌افزارهایی مانند کتیا، اتوکد، پی‌دی‌اف، رویت، راینو، اسکچاپ، سالیدورک و … است:

پسوندهای مورد قبول نرم‌افزار نویسورک

به طور کلی پسوند فایل‌ها در نویسورک، به طور اختصاصی، NWC و NWF و NWD هستند.
هر کدام از این پسوند فایل‌ها کاربرد خاص خود را دارند.
در این مقاله در مورد این پسوندها توضیحات کاملی ارائه می‌شود.

پسوند NWC در نویسورک

پسوند NWC اختصاری از Navisworks Cache است،
و یک پسوند میان برنامه‌ای است، یعنی اگر بخواهیم از یک برنامه خروجی‌ مناسبی برای نویسورک داشته باشیم باید آن فایل را با پسوند NWC ذخیره کنیم.
نرم‌افزار رویت یکی از مهم‌ترین نرم‌افزارهای حوزه BIM است،
فایل‌های نرم‌افزار رویت را هم به طور مستقیم و هم با پسوند NWC می‌توانیم در نرم‌افزار نویسورک باز کنیم.

پس از نصب نرم‌افزار رویت و نرم‌افزار نویسورک که هر دو از یک ورژن هستند،
ابزار مناسب خروجی گرفتن فایل NWC در نرم‌افزار رویت ایجاد می‌شود.
برای این کار می‌توان از یکی از دو روش زیر استفاده کرد:
روش اول: از سربرگ Add-Ins بر روی External Tools کلیک کرده و Navisworks 2023 را انتخاب کنید:

ابزار External Tools

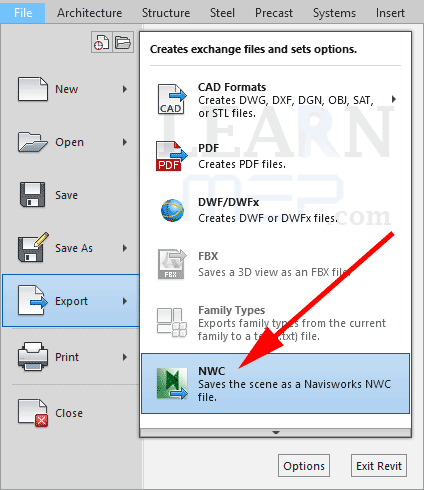

روش دوم: از منوی Files بر روی Export کلیک کرده و NWC را انتخاب کنید:

Export NWC

نصب Navisworks Exporter

ممکن است که بعد از نصب هر دو نرم‌افزار رویت و نویسورک، ابزار ایجاد خروجی NWC در رویت ایجاد نشود.
در این صورت ابتدا فایل زیر را دانلود کنید:

دانلود Navisworks Exporter 2023

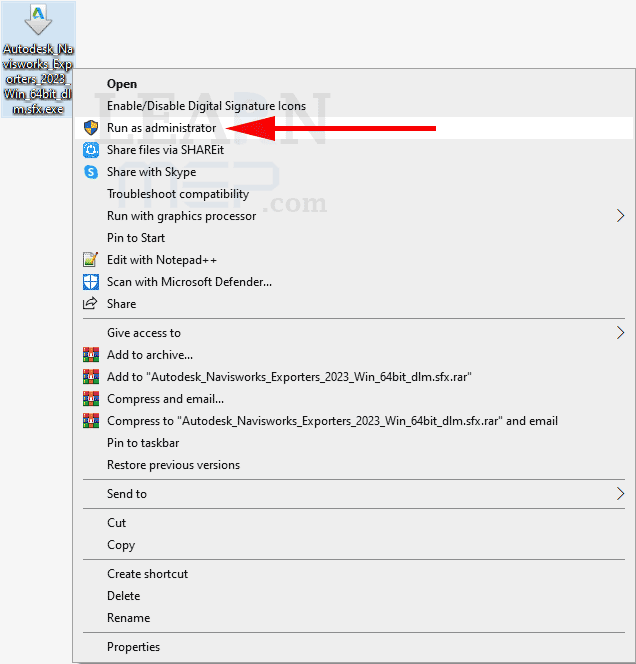

حالا بر روی فایل دانلود شده کلیک راست کرده و Run as administrator را انتخاب کنید:

اجرای فایل نصب

در پنجره باز شده باید مسیری را مشخص کنید که فایل در آن مسیر از حالت فشرده خارج شود،
که حالت پیش‌فرض آن درایو C و فولدر Autodesk است:

معرفی مسیر برای خارج کردن فایل از حالت فشرده

منتظر باشید تا فایل از حالت فشرده خارج شده و عملیات نصب آغاز شود:

Extract Files

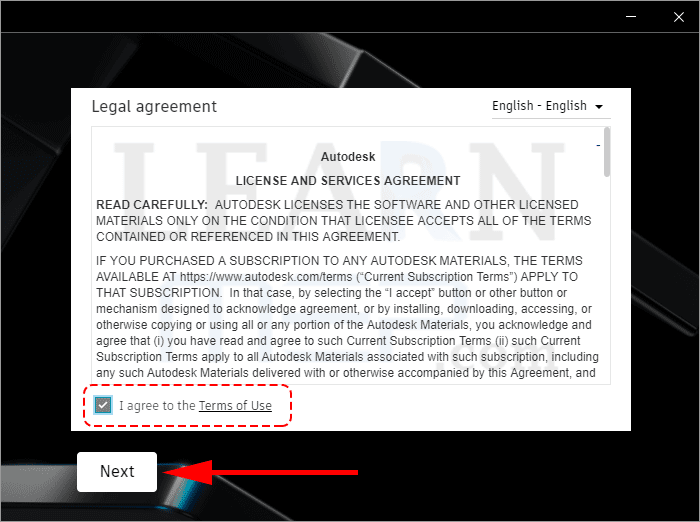

در پنجره باز شده گزینه I agree to the Terms of Use را تیک بزنید و Next را انتخاب کنید تا نصب آغاز شود:

Terms of Use

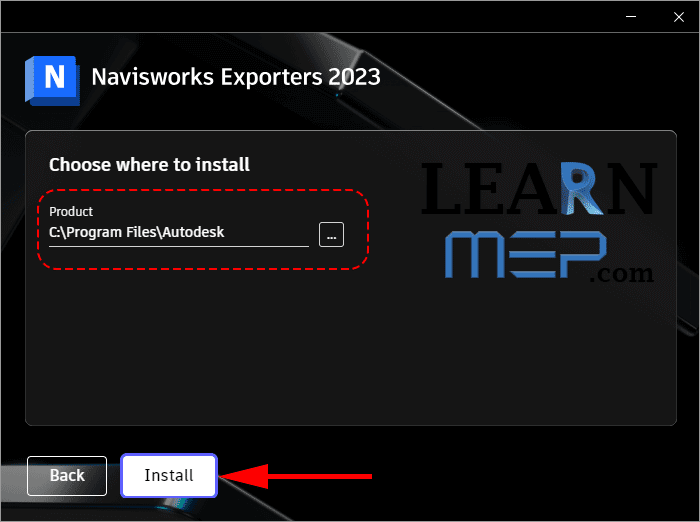

محل نصب را انتخاب کنید، که بهتر است حالت پیش‌فرض باشد، و Install را بزنید:

محل نصب

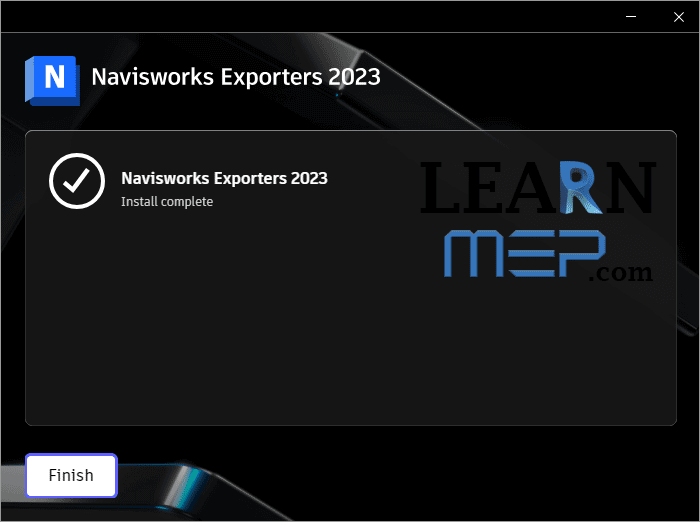

پس از اتمام نصب، پیام زیر ظاهر شده و در نرم‌افزار رویت می‌توانید از ابزار External Tools استفاده کنید:

پایان نصب

پس به طور کلی، پسوند NWC یک پسوند میان‌برنامه‌ای است،
تبدیل فایل رویت به NWC آنچنان زمانبر نیست،
و از طرف دیگر، باز کردن فایل NWC در نویسورک نیز زمان زیادی نمی‌گیرید و به سرعت انجام می‌شود.
این در حالی است که باز کردن فایل رویت به صورت مستقیم در نرم‌افزار نویسورک زمانبر است.
پس سرعت خروجی گرفتن از رویت و باز کردن فایل در نویسورک از مزایای NWC است.

ایجاد خروجی NWC از مدل رویت

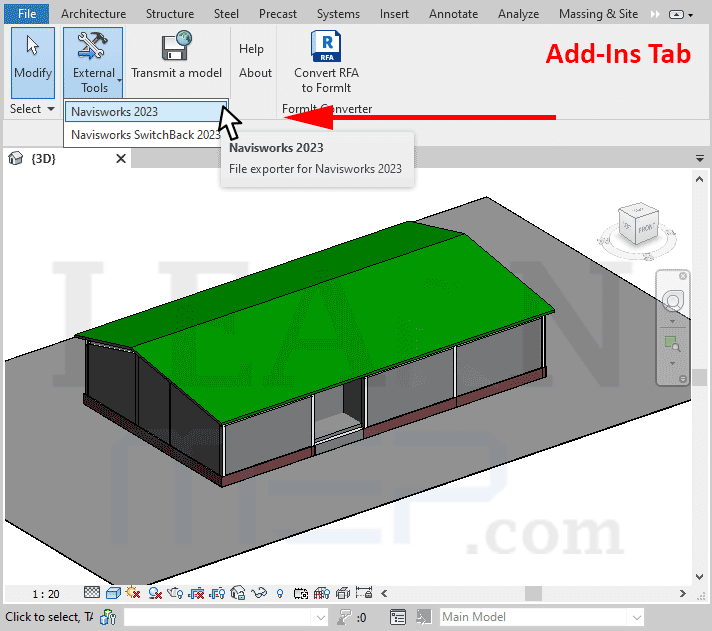

به عنوان مثال برای ایجاد یک خروجی NWC از یک فایل رویت ابتدا از سربرگ Add-Ins بر روی External Tools کلیک کنید،
و سپس مطابق شکل Navisworks 2023 را انتخاب کنید:

ایجاد خروجی NWC از مدل رویت

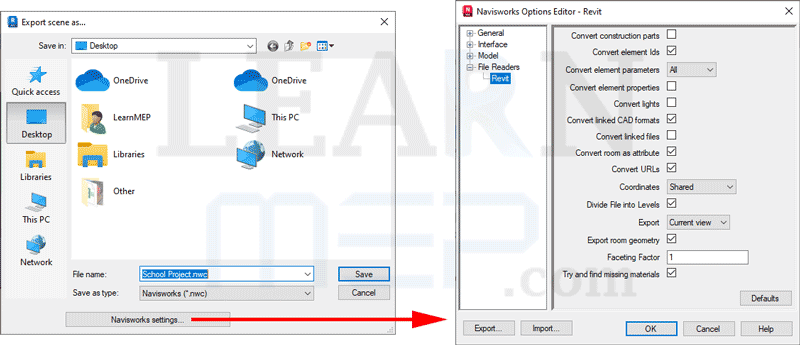

حالا در پنجره باز شده می‌توانید بر روی Navisworks Settings کلیک کرده و تنظیمات فایل خروجی را انجام دهید،
سپس محل ذخیره فایل را مشخص کرده و Save را بزنید:

تنظیمات فایل خروجی NWC

در حداقل زمان ممکن خروجی NWC از فایل رویت ایجاد می‌شود:

Navisworks NWC Exporter

پسوند NWF در نویسورک

پسوند NWF اختصاری از Navisworks File است.
وقتی که مدلی را در نویسورک باز می‌کنیم، حال با پسوند خود نرم‌افزار مبدأ باشد و یا با پسوند NWC،
فایل نویسورک را با پسوند NWF ذخیره می‌کنیم،
تا در دفعات بعد نیز بتوانیم آن را باز کرده و بررسی‌های لازم را انجام دهیم.

پسوند NWD در نویسورک

پسوند NWD اختصاری از Navisworks Document است.
برای پرزنت و ارائه فایل نویسورک می‌توان آن را با پسوند NWD ذخیره کرد.
ذخیره کردن فایل با این پسوند را می‌توان به پی‌دی‌اف گرفتن از فایل ورد تشبیه کرد.

علاوه بر این اگر نیاز باشد فایل نویسورک را با سیستمی پرزنت کنیم که نویسورک Manage را نصب ندارد،
می‌توانیم روی آن سیستم نویسورک Freedom را نصب کرده و مدل با خروجی NWD را در آن باز کنیم.
تفاوت بین نسخه‌های مختلف نرم‌افزار نویسورک را در مقاله زیر مطالعه کنید:

کدام نسخه نویسورک؟ Manage یا Simulate یا Freedom؟
