هر آنچه در مورد فبریکیشن در رویت باید بدانید! MEP Fabrication Parts

اگر با نرم‌افزار رویت در بخش تأسیسات آشنایی داشته باشید قطعاً اصطلاح فبریکیشن را شنیده‌اید.
استفاده از ابزار فبریکیشن اگرچه مزایای زیادی دارد، گرفتاری‌هایی نیز ایجاد می‌کند.
اگر می‌خواهید با این ابزار و مزایا و معایب آن آشنا شوید حتما این مقاله را مطالعه کنید، تا هرآنچه در مورد فبریکیشن (MEP Fabrication Parts) در رویت نیاز است را بدانید.
پس از مطالعه این مقاله به این نتیجه خواهید رسید که در چه مواردی از ابزار فبریکیشن استفاده کنید و از مزایای آن در مدلساری بهره ببرید.

فبریکیشن چیست؟

فبریکیشن در لعت به معنی “ساخت” است.
استفاده از ابزار فبریکیشن در رویت برای LOD400 الزامی است.
LOD400 در تأسیسات به معنی آماده برای ساخت (Ready for Construction) است.
برای اطلاع دقیق از LOD تأسیسات حتماً مقاله زیر را مطالعه کنید:

LOD تأسیسات

که یعنی در تمامی ترسیمات باید به طور کامل از قطعاتی استفاده شود که منطبق بر قطعاتی هستند که ساخته می‌شوند.
به عنوان مثال طول راسته‌ها و اتصالات کانال به همراه فلنج باید با توجه به ابعاد آن و همچنین ورق موجود مشخص شده باشد.

استفاده از فبریکیشن در رویت

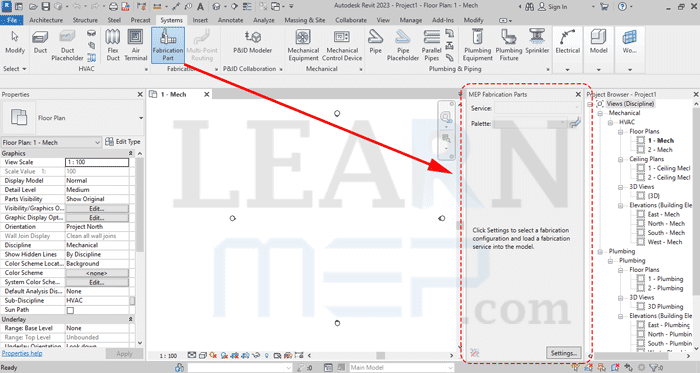

برای فعالسازی و استفاده از فبریکیشن در رویت از سربرگ Systems بر روی Fabrication Parts کلیک کنید.
پس از کلیک بر روی این ابزار پنجره‌ای باز می‌شود که می‌توان تنظیمات را از توی آن انجام داد.

فعالسازی دستور Fabrication

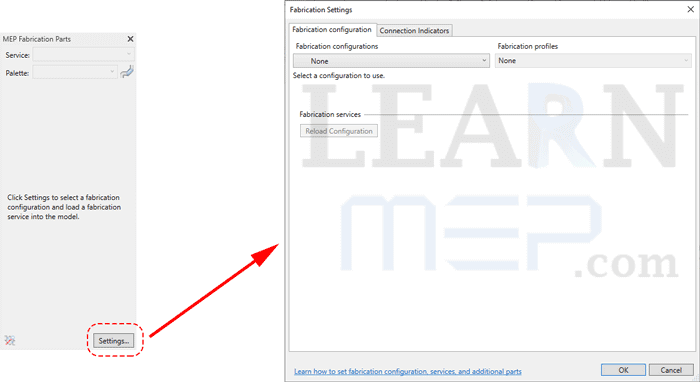

برای فراخوانی قطعات مورد نظر از همین پنجره بر روی Settings کلیک کنید تا پنجره Fabrication Settings باز شود:

تنظیمات دستور فبریکیشن

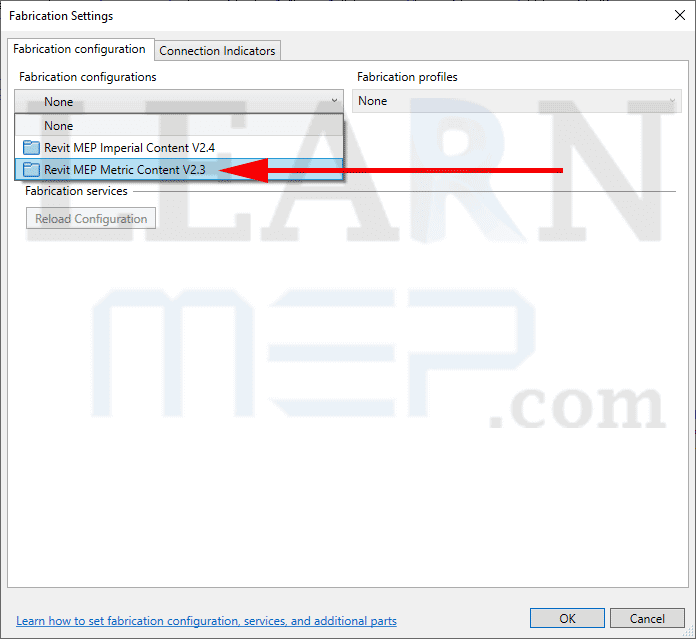

حالا از کادرِ پایینیِ قسمت Fabrication Configuration انتخاب کنید که می‌خواهید از قطعات متریک استفاده کنید و یا ایمپریال.
به عنوان مثال Revit MEP Metric Content V2.3 را برای قطعات متریک انتخاب کنید.

Fabrication Configurations

حالا باید در کادر پایینی سیستم مورد نظر را انتخاب کنید.
به عنوان مثال Ductwork: (500PA) برای استفاده از قطعات کانال با فشار کاری 500 پاسکال.
حتی می‌توان تمامی سیستم‌ها را نیز به صورت همزمان انتخاب کرد تا در پروژه بارگذاری شوند.

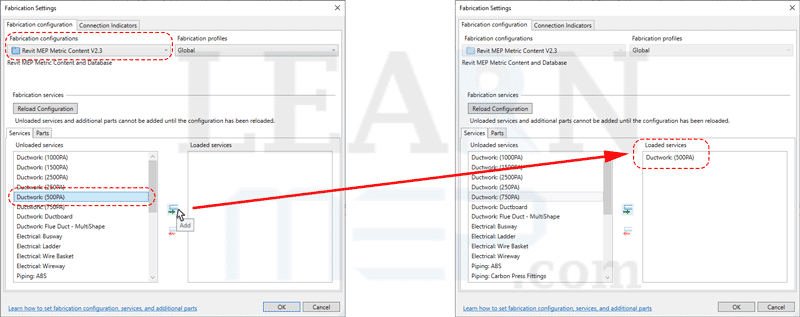

و بر روی فلش سبزرنگ کلیک کنید تا Ductwork: (500PA) از کادر سمت چپ (Unloaded Services) به کادر سمت راست (Loaded Services) منتقل شود.

قطعات لود شده فبریکیشن

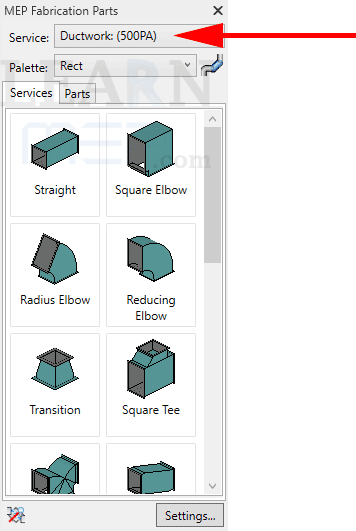

حال با OK کردن و بستن این پنجره، قطعات کانال در پنجره MEP Fabrication Parts نشان داده می‌شوند.

Fabrication Ductwork(500PA)

در پنجره MEP Fabrication Parts از قسمت Palette می‌توانید از آیتم‌های زیر برای ترسیم استفاده کنید:

انواع قطعات فبریکیشن کانال

Rect: انواع قطعات کانال با سطح مقطع مستطیلی
Rnd: انواع قطعات کانال با سطح مقطع دایره‌ای
Oval: انواع قطعات کانال با سطح مقطع بیضی
GRD: انواع دریچه‌های Grilles, Registers and Diffusers

برای اطلاعات بیشتر در مورد انواع دریچه‌های هوا مقاله زیر را مطالعه کنید:

انواع دریچه هوا در فمیلی‌های رویت

Access: انواع اکسسوری مانند دمپرها
Hanger: انواع ساپورت

ترسیم و استفاده از قطعات فبریکشن تکنیک‌های خاص خود را دارد که در مقاله‎ای دیگر به آن اشاره خواهد شد.
در این مقاله می‌خواهیم به آشنایی با ابزار فبریکشن و مزایا و معایب آن بپردازیم.

نکته اول: ترسیم قطعات فبریکیشن در رویت

برای ترسیم با استفاده از قطعات فبریکشن باید تنظیمات هر قطعه انجام شده و هر قطعه در کنار قطعه دیگر قرار داده شود تا مسیر مورد نظر ترسیم شود.
بنابراین استفاده از قطعات فبریکشن نیازمند زمان و دقت بیشتری است.

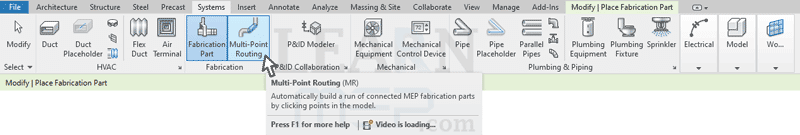

گرچه استفاده از دستور Multi-Point Routing تا حدی این امر را تسهیل می‌کند.

Fabrication Multi-Point Routing

علاوه بر این می‌توان پس از ترسیم با استفاده از ابزارهای مرسوم در رویت آنها را به قطعات فبریکیشن نیز تبدیل کرد.

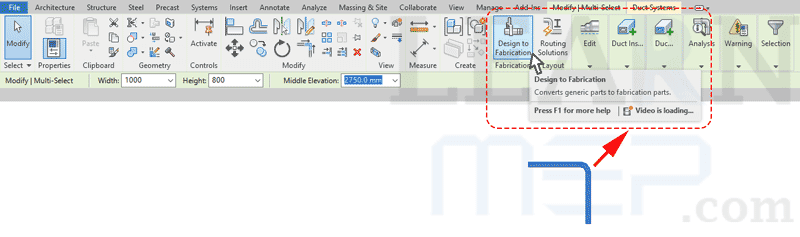

به عنوان مثال پس از ترسیم کانال با استفاده از ابزار Duct، می‌توان کانال ترسیم شده را انتخاب کرد و از ریبون دستور Design to Fabrication را انتخاب کرد تا به قطعات فبریکیشن تبدیل شود.

Design to Fabrication

نکته دوم: شناسایی تداخلات قطعات فبریکیشن در رویت

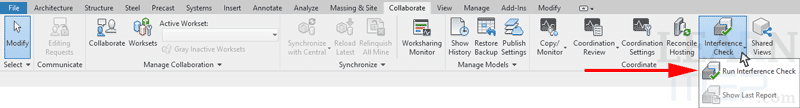

برای شناسایی تداخلات در رویت می‌توان از سربرگ Collaborate و از دستور Interference Check استفاده کرد.

شناسایی تداخلات در رویت

اما این دستور توانایی شناسایی قطعات Fabrication را در تداخلات ندارد.

تشخیص ندادن قطعات فبریکیشن در دستور شناسایی تداخلات

بنابراین برای شناسایی تداخلات قطعات Fabrication با سایر ترسیمات یا باید این کار را به صورت چشمی انجام داد که قطعاً روش دقیقی نخواهد بود.
و یا باید از نرم‌افزار Navisworks برای شناسایی تداخلات تمامی آیتم‌های ترسیم شده و از جمله قطعات فبریکیشن استفاده کرد.

نکته سوم: متره قطعات فبریکیشن در رویت

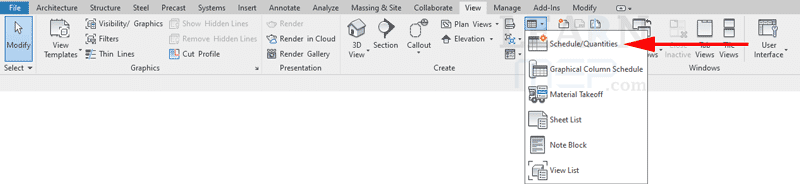

برای شناسایی تداخلات در رویت می‌توان از سربرگ View و از دستور Schedule/Quantities استفاده کرد:

متره در رویت

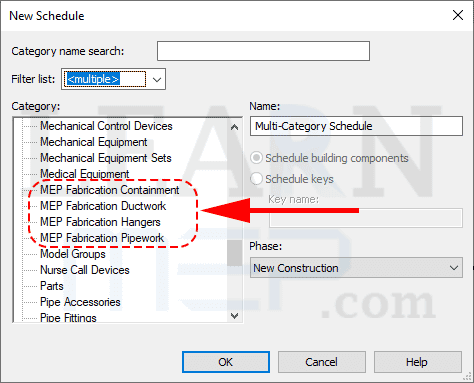

دسته‌بندی قطعات فبریکیشن و پارامتر آیتم‌هایی که با دستور فبریکیشن ترسیم شده باشند در جداول متره نیز نمایش داده خواهد شد:

متره قطعات فبریکیشن

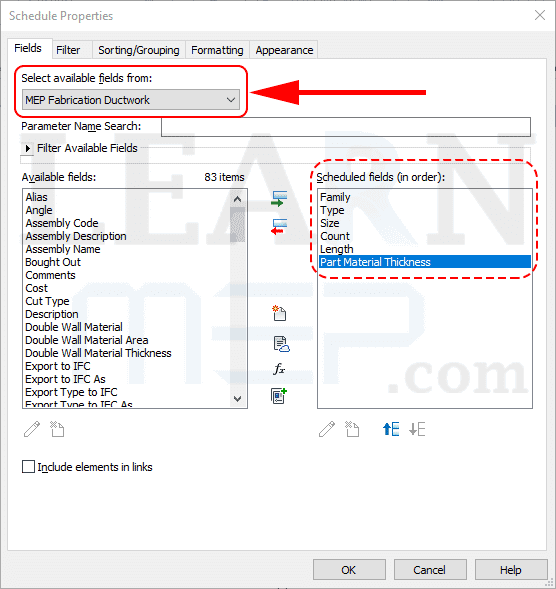

به عنوان مثال برای متره کانال‌های ترسیم شده با دستور فبریکیشن می‌توان از پارامترهای زیر از جمله ضخامت ورق استفاده کرد:

متره فبریکیشن کانال

در چه مواردی بهتر است از فبریکیشن استفاده کرد؟

با توجه به موارد عنوان شده استفاده از دستور فبریکیشن به طور کلی در سطح جزئیات 300 یا 350 تأسیسات مناسب نیست و بسیار زمانبر است.
پس بهتر است که به صورت موضعی و در قسمت‌هایی که نیاز به دقت و جزئیات بیشتری در مدلسازی داریم از این دستور استفاده کنیم.
اما در هر صورت توجه به مدت زمان مورد نیاز برای مدلسازی و حجم فایل از موارد ضروری در روند پروژه است که باید به آن دقت شود.
