واحد نقشه لینک شده در رویت

واحد نقشه لینک شده در رویت از مواردیست که ممکن است گیج‌کننده باشد.
و حتی انجام مدلسازی را بسیار تحت‌تأثیر قرار دهد.
در این مقاله توضیحات لازم در مورد واحد نقشه در هنگام لینک کردن در رویت توضیح داده شده است.
و با مطالعه این مقاله دیگر هیچ ابهامی در این مورد نخواهید داشت.

برای مشاهده ویدئوی آموزش “واحد نقشه لینک شده در رویت” در یوتیوب بر روی لینک زیر کلیک کنید:

برای لینک کردن یک نقشه از سربرگ Insert بر روی دستور Link CAD کلیک کنید:

در پنجره‌ای که باز می‌شود باید ابتدا نقشه مورد نظر را انتخاب کنید،
سپس در قسمت پایین این پنجره تنظیمات لازم را انجام دهید.

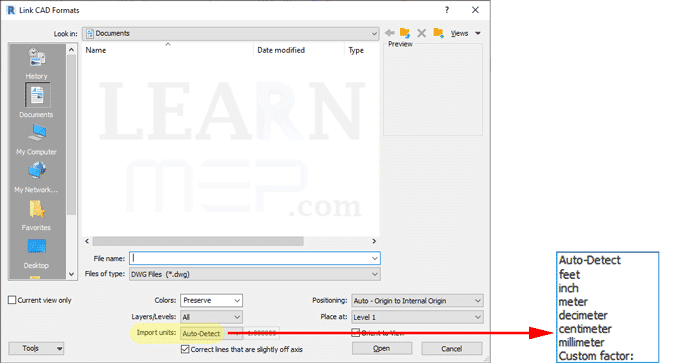

در این مقاله به انجام تنظیمات قسمت Import Units پرداخته می‌شود:

کدام واحد را برای لینک کردن نقشه انتخاب کنیم؟

برای اینکه بدانید واحد صحیح برای لینک کردن نقشه در رویت چیست باید ابتدا آن نقشه را در اتوکد باز کنید.
قسمتی از نقشه را که در آن اندازه‌گذاری وجود دارد در نظر بگیرید.

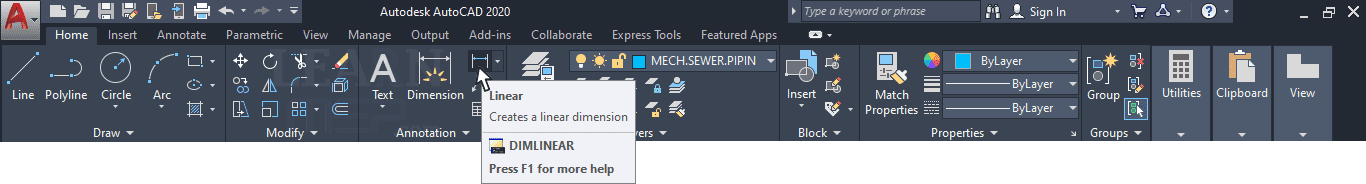

و ابزار اندازه‌گذاری را انتخاب کنید:

باید دقت کنید که Style خط اندازه Scale یک داشته باشد.

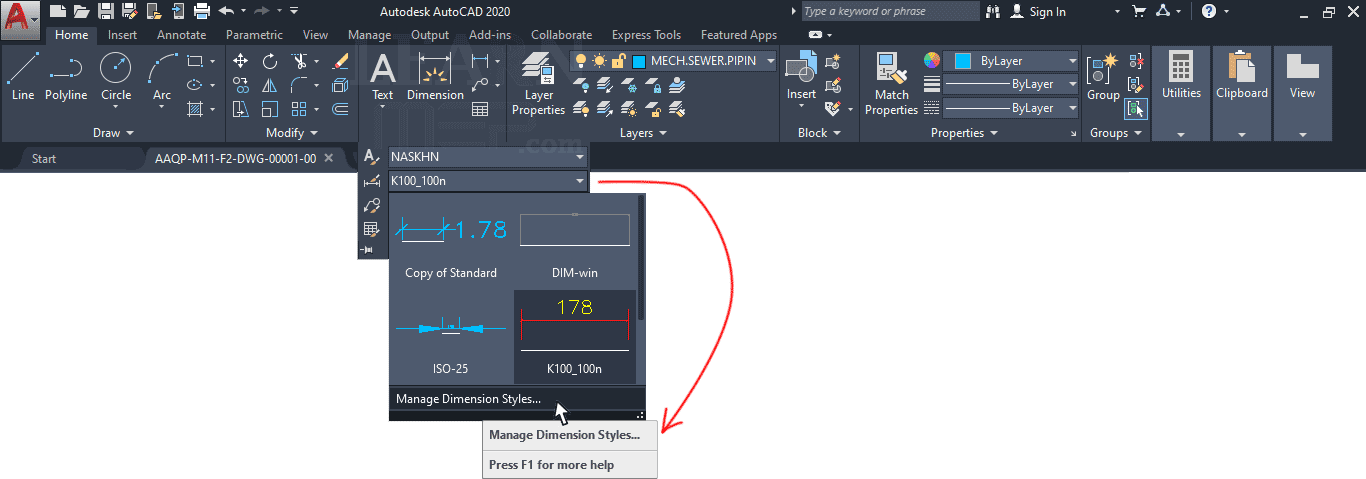

برای چک کردن این موضوع مطابق شکل زیر بر روی Manage Dimension Style کلیک کنید:

از سمت چپ پنجره باز شده استایل مورد نظر را انتخاب کرده و سپس Modify را بزنید:

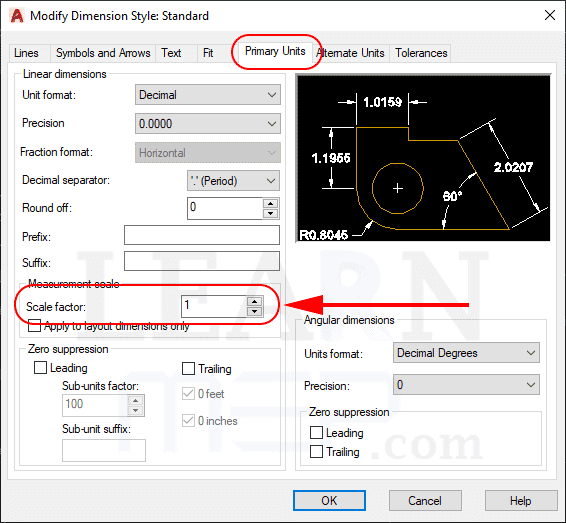

از سربرگ Primary Units بررسی کنید که Scale factor برابر یک باشد:

حال با همان خط اندازه، قسمتی از نقشه را که اندازه دارد، اندازه‌گذاری کنید:

همانطور که در شکل بالا مشخص است، اندازه‌ای که از قبل در نقشه وجود داشت بر اساس متر بود،
خط اندازه ما هم دقیقا همین عدد را نشان می‌دهد.

این بدین معنی است که موقع لینک کردن نقشه در رویت باید Import Units را برابر meter قرار داد.

حال اگر خط اندازه‌ای که ما قرار دادیم عدد 762 را نشان می‌داد به این معنی بود که باید واحد را میلی‌متر در نظر می‌گرفتیم.

برای وضوح بیشتر مطلب و به عنوان یک مثال دیگر عکس زیر را در نظر بگیرید:

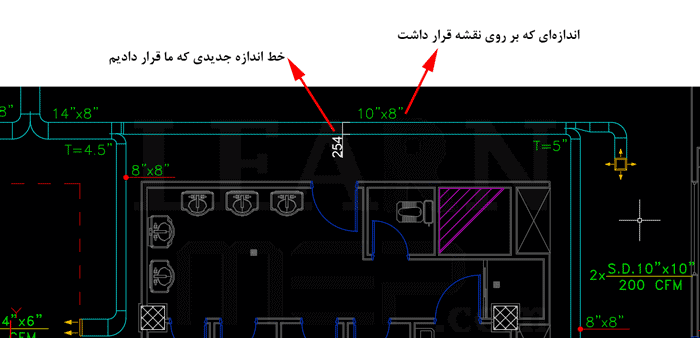

در نقشه فوق اندازه عرض سطح مقطع کانال برابر 10 اینچ است.
خط اندازه‌ای که ما بر روی نقشه قرار دادیم عدد 254 را نشان می‌دهد.

10 inch x 25.4 = 254 mm

و این بدین معنی است که واحد ورود نقشه به رویت باید میلی‌متر باشد.

چه زمانی می‌توان از Auto-Detect استفاده کرد؟

در نقشه اتوکد، دستور Units را وارد کنید.
در پنجره باز شده در قسمت Insertion scale واحد تنظیم شده را در نظر بگیرید:

اگر این واحد با واحد خط اندازه‌ای که بر روی نقشه قرار داده بودید یکسان بود می‌توانید از گزینه Auto-Detect استفاده کنید.
به عنوان مثال اگر خط اندازه شما بر اساس میلی‌متر بود و در این قسمت هم تنظیمات برای میلی‌متر انجان شده بود، می‌توانید از Auto-Detect استفاده کنید.
