برای مدلسازی سه بعدی در نرمافزار رویت میتوانیم نقشه اتوکد موجود را در فایل بارگذاری کرده و ترسیمات را بر مبنای آن انجام دهیم.
یکی از نکاتی که در هنگام بارگذاری نقشه اتوکد در فایل رویت باید رعایت کنیم استفاده از واحد صحیح نقشه است.
برای اینکه در مورد واحد نقشه بارگذاری شده اطلاعات بیشتری داشته باشید میتوانید مقاله زیر را مطالعه کنید»
حالا ممکن است به هر علتی این واحد در هنگام بارگذاری نقشه به صورت صحیح انتخاب نشده باشد.
در این صورت اصلاح نقشه بارگذاری شده اهمیت ویژهای دارد.
زیرا در صورتی که بخواهیم نقشه را حذف کرده و مجددا بارگذاری کنیم، با توجه به حجم نقشه، زمانی را باید صرف کنیم که منطقی نیست.
و در این حالت اصلاح واحد نقشه بارگذاری شده منطقیتر به نظر میرسد.
برای این کار ابتدا نقشه را انتخاب کنید.
نکته: برای انتخاب نقشه حتماً به گزینه های Select Pinned Element و Select Link Element که در View Control Bar قرار دارند دقت کنید:

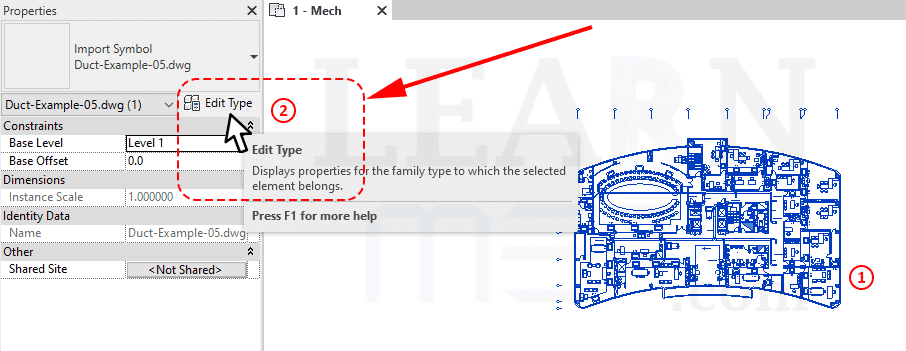

سپس از پنجره Properties بر روی گزینه Edit Type کلیک کنید:

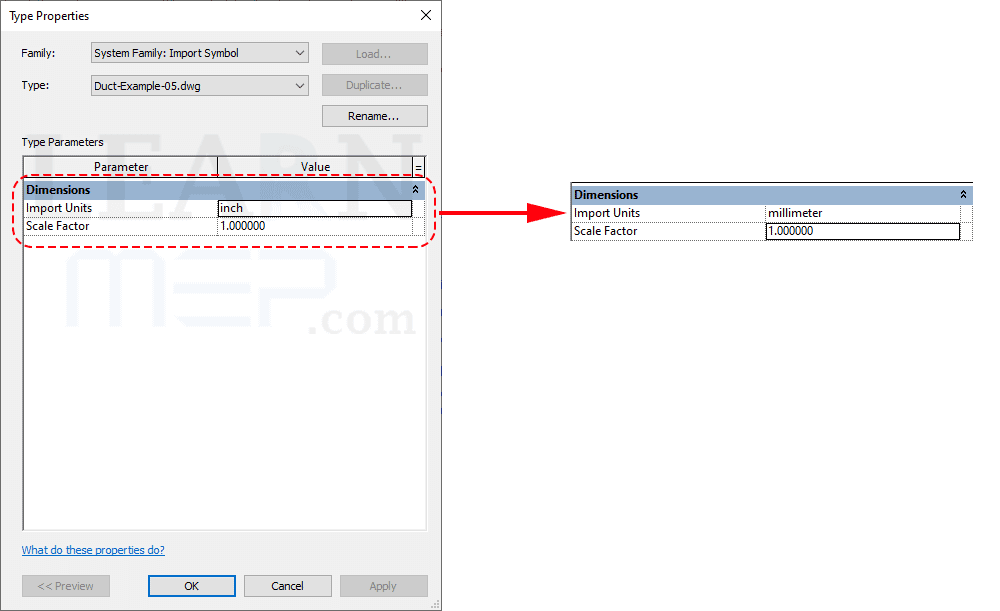

در پنجرهای که باز میشود و در قسمت Dimensions واحد صحیح را که با استفاده از تکنیکهای گفته شده تشخیص دادهاید در قسمت Import Units انتخاب کنید.
سپس در قسمت Scale Factor نیز عدد 1 را وارد کنید:
برای اینکه اطلاعات بیشتری در مورد وارد کردن نقشه به مدل رویت داشته باشید مقاله زیر را مطالعه کنید:
8 نکته برای وارد کردن نقشه به رویت
