تهویه نیازمند کنترل نرخ ورودی و خروجی هوا و جهت آن است، و یک دریچه این عملکرد را انجام می دهد.
سه نوع دریچه اصلی عمدتاً گریل، رجیستر و دیفیوزر هستند.
در این مقاله با انواع دریچه هوا در فمیلیهای رویت آشنا خواهید شد.
عملکرد اصلی یک گریل به عنوان پوششی است که اجازه میدهد هوا به داخل و خارج از آن عبور کند. از بین سه نوغ دریچه هوا، گریلها تنها گزینه ای هستند که هم برای ورود و هم برای خروج هوا از فضای داخلی مناسب هستند. با توجه به اینکه گریلها شامل اجزای متحرک یا دمپر نیستند، نگهداری آن نیز یکی از سادهترین موارد است.
اکثر گریلها یک پوشش ثابت هستند، اما اگر پوششی نیاز به تنظیم جهت جریان هوا یا مقدار جریان به داخل و خارج داشته باشد، گریل مناسب نخواهد بود.
پس گریلها زمانی مفید هستند که میخواهید هوا را بدون مانع به داخل و خارج هدایت کنید.
گریلها همچنین آزادی بیشتری برای قرار گرفتن در هر نقطه ای دارند.
برخی از نقاط نصب گریلها شامل تقسیمکنندههای کف/دیوار بین اتاقها/طبقهها هستند تا هوا از هر دو فضا به یکدیگر گردش کند.
دیفیوزر مشابه رجیستر است، اما از نظر تغییر جهت جریان هوا متفاوت است.
رجیستر جریان هوا را در یک جهت هدایت میکند در حالی که دیفیوزر قابلیت هدایت جریان هوا به چند جهت را دارد.

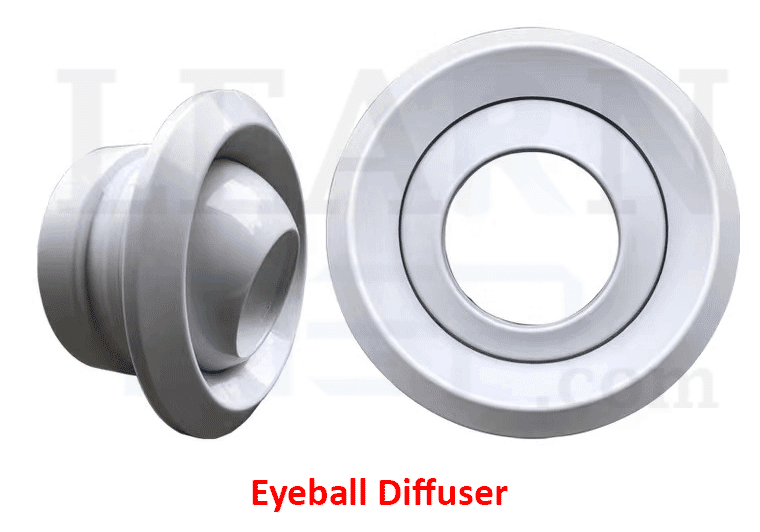

بیشتر دیفیوزرها به شکل مربع یا دایره و با منافذی هستند که مطلابق شکل دیفیوزر طراحی شدهاند و رو به جهات مختلف هستند. برخی از دیفیوزرهای منحصربهفرد مانند دیفیوزرهای کره چشم (eyeball diffuser) وجود دارد که در آن دیفیوزر از یک کره داخل یک محفظه نگهدارنده تشکیل شده است که میتواند داخل محفظه بپرخد تا دهانه هوای کره را به هر جهتی هدایت کند.
پس هنگامی که نیاز به توزیع یکنواخت هوا باشد، یک دیفیوزر مؤثر است. با این حال، الگو و مسیر جریان هوا به طراحی و موقعیت دمپر بستگی دارد.
انواع دریچه هوا در فمیلیهای رویت در مسیر پیشفرض زیر قرار دارد:
C:\ProgramData\Autodesk\RVT 2023\Libraries\English\US\Mechanical\MEP\Air-Side Components\Air Terminals
در این مسیر فمیلی انواع دریچههای هوای تازه، برگشت و اگزاست و همچنین انواع هودها و لووِرها قرار داده شده است.
در این مقاله انواع دریچههای هوای تازه، برگشت و اگزاست بررسی خواهد شد.

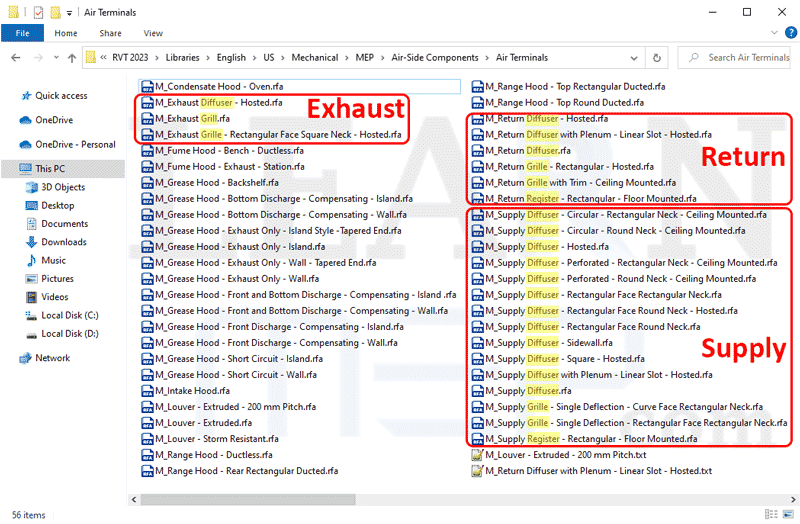

در تصویر زیر از بین فمیلیهای رویت، فمیلی دریچههای هوای تازه، برگشت و اگزاست به تفکیک از یگدیگر مشخص شدهاند.
همانطور که مشخص شده است در ادامه اسامی دریچههای هوای تازه (Supply)، برگشت (Return) و اگزاست (Exhaust) از اصطلاحات Diffuser و Register و Grill استفاده شده است که در بالا توضیحات لازم در مورد آن ارائه شد.
همانطور که در شکل بالا نیز مشخص است، این دریچهها با انواع شکلهای مربعی، مستطیلی و دایرهای برای بدنه دریچه و همچنین قسمت اتصال کانال به دریچه موجود هستند.

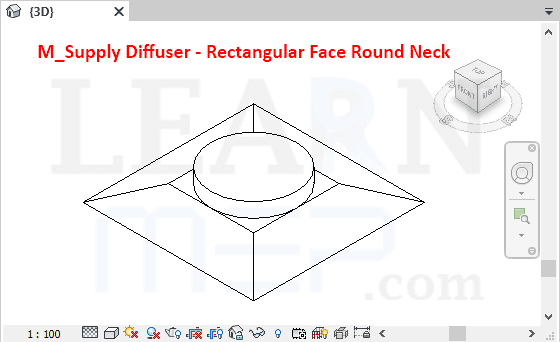

به عنوان مثال دریچه با اسم M_Supply Diffuser – Rectangular Face Round Neck دریچهای با بدنه مستطیلی و دهانه دایرهای برای اتصال کانال به دریچه است.
این دریچهها همچنین در دو حالت Hosted و Free قابل جانمایی هستند.
دریچههای Free در هر ارتفاع و موقعیتی جانمایی میشوند.
اما دریچههای Hosted برای جانمایی حتماً به یک میزبان احتیاج دارند تا بر روی آن جانمایی شوند.
این میزبان میتواند دیوار، در، سقف کاذب، کف و … باشد.
پس برای انتخاب دریچه از بین فمیلیهای رویت و لود کردن آن در پروژه به نکات زیر دقت کنید:
1- نوع سیستم دریچه (Supply یا Return یا Exhaust)
2- نوع دریچه (Grill یا Diffuser یا Register)
3- شکل ظاهری بدنه دریچه و قسمت اتصال کانال به آن
4- Free یا Hosted بودن دریچه
